L-барабаны Sartoclear L-Drum

L-барабаны Sartoclear® L-Drum - это большие одноразовые фильтрующие капсулы на основе глубинных фильтров из целлюлозы для применения в биофармацевтической промышленности.

Преимущества

Sartoclear® P L-Drum - новая линия одноразовых глубинных фильтров для производственных процессов, исключающая необходимость применения дорогостоящих систем зажимов.

Принцип “Plug and Play” сводит к минимуму время инсталяции фильтрующих капсул и обеспечивает полностью одноразовую технологию для всех компонентов, контактирующих с фильтруемой средой.

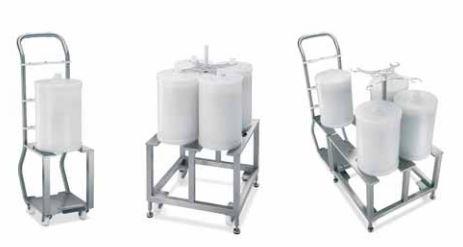

Капсулы могут устанавливаться на стойках-тележках, которые по заказу могут быть снабжены дополнительными клапанами для создания автоматизированного полностью одноразового фильтрационного блока.

Многослойные комбинации фильтров Sartoclear® P

Капсулы Sartoclear® P L-Drum созданы с четырьмя различными многослойными комбинациями фильтрующих сред:

• PB1 и PB2 для стандартных применений после биореактора
• PC1 и PC2 для стандартных применений после центрифуги.

Многослойные фильтры позволяют объединить две ступени процесса фильтрации в один, благодаря чему обработка среды становится более быстрой, сокращаются затраты на буферы и занимаемая производственная площадь.

Применение

очистка, осветляющая и тонкая фильтрация жидких сред:

• задержания клеток, клеточных фрагментов и коллоидов после биореактора
• снижения бактериальной нагрузки на мембрану перед концентрированием и хранением
• очистки клеточной культуры и питательной среды перед биореактором после центрифуги
• отделения крио-преципитантов и липидов перед концентрированием
• удаления частиц и липидов в сыворотке и плазме
• лизатов бактерий и дрожжей

Комбинации рейтингов фильтрации:

11 µm | 4 µm (РВ1)

8 µm | 1 µm (РВ2)

1 µm | 0,3 µm (РС1)

0,3 µm | 0,3 µm (РС2)



Тип капсулы	Применение	Комбинация фильтрующих сред
PB1	Жидкости после биореактора с высокой плотностью клеток и низкой жизнеспособностью	C3 + C8HP
PB2	Жидкости после биореактора с обычной плотностью клеток и жизнеспособностью	C4-P + F7HP
PC1	Применения после центрифуги (100-150 FNU)	F7HP + S5-P
PC2	Применения после центрифуги (<100 FNU)	S5-P + S5-P



Характеристики используемой фильтрующей среды

Тип	Порог задержания (номинальный рейтинг), µm	Толщина, мм	Вес, кг/м2	Зольность, %	Пропускная способность по дист. воде, л/м2/мин
С4-Р	8	4,1	0,93	20	1250
С8НР	4	4,1	1,08	35	700
F7HP	1,0	4,0	1,42	50	100
S5-P	0,3	4,0	1,55	50	70



Фильтруемые объемы

Фильтры Sartoclear® P L-Drum, в зависимости от применений, используются для фильтрации жидких сред в объемах от 100 л до 600 л через один модуль.



Материалы

Глубинная фильтрующая среда	Целлюлоза с неорганическими примесями: диатомической солью, перлитом, смолой
Уплотняющая среда	Силикон
Корпус, сердечник, коневые заглушки	Полипропилен



Рабочие параметры

Макс.рабочее давление	2.5 bar | 36 psi
Макс. допустимое дифференциальное давление	2.0 bar | 29 psi
Макс. допустимое обратное давление	2.0 bar | 29 psi



Стерилизация

1 цикл автоклавирования в сухом виде при 121°C и давлении 1 бар в течение 30 минут. Не допускается стерилизация текучим паром.



Технические данные L-Drum

Поверхность фильтрации	2 м2
Высота	60 см
Диаметр	31 см
Вес	16 кг



Коннекторы

Впускной	Санитарный фланец 1 ½"
Выпускной	Санитарный фланец 1 ½"



Биологическая безопасность

Все материалы фильтра отвечаю требованиям USP <88> Class VI test для пластмасс.

Содержание LAL < 0.25 EU/ml

Данные по экстрагированию металлов Вы найдете в соответствующем Руководстве по валидации.



Информация для заказа

Тип	Порог задержания (номинальный рейтинг)	Применение	Номер заказа
PB1	11 μm | 4 μm	После биореактора, высокая плотность клеток (>107/мл)	295PB1P13ALSS
PB2	8 μm | 1 μm	Применения после биореактора, обычная плотность клеток (<107/мл)	295PB2P13ALSS
PC1	1.0 μm | 0.3 μm	Применения после центрифуги, жидкости содержащие частицы, 100–150 FNU	295PC1P13ALSS
PC2	0.3 μm | 0.3 μm	Применения после центрифуги, <100 FNU	295PC2P13ALSS
