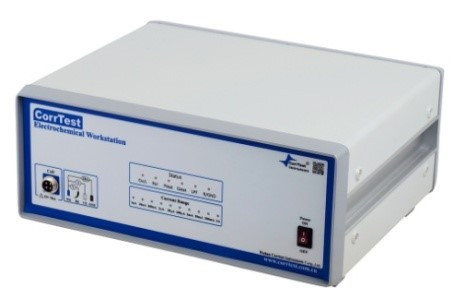

Одноканальный потенциостат CS

Одноканальный потенциостат / гальваностат CS
Электрохимическая рабочая станция CS (потенциостат / гальваностат) содержит быстрый цифровой генератор функций, схему высокоскоростного сбора данных, потенциостат и гальваностат. Обладая высокой производительностью, стабильностью и точностью, современным оборудованием и хорошо функционирующим программным обеспечением, это комплексная платформа для исследований коррозии, аккумуляторов, электрохимического анализа, датчиков, биологических наук, химии окружающей среды и т.
Приложения:
(1) Реакционный механизм электросинтеза, электроосаждения (гальваники), анодного окисления и т. Д.
(2) Электрохимический анализ и датчик;
(3) новые энергетические материалы (литий-ионная батарея, солнечная батарея, топливный элемент, суперконденсаторы), современные функциональные материалы, фотоэлектронные материалы;
(4) Исследование коррозии металлов в воде, бетоне, почве и т. Д .;
(5) Быстрая оценка эффективности ингибитора коррозии, стабилизатора воды, покрытия и катодной защиты.
АППАРАТНЫЕ ХАРАКТЕРИСТИКИ
Двухканальный высокоскоростной 16-битный / высокоточный 24-битный аналого-цифровой преобразователь;
Встроенный анализатор частотной характеристики (FRA), диапазон частот: 10 мкГц ~ 1 МГц;
Усилитель с широким диапазоном частот и высоким входным сопротивлением
Встроенный синтезатор цифровых сигналов FPGA DDS
Мощный потенциостат / гальваностат / ZRA;
Возможный диапазон регулирования: ± 10 В; Напряжение соответствия: ± 21 В;
Диапазон регулирования тока: ± 2А;
Возможное разрешение: 10 мкВ; текущее разрешение 1pA.
ОСОБЕННОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Программное обеспечение CS studio предоставляет пользователям универсальный комплект сглаживания / дифференциала / интеграции, который может выполнить расчет высоты пика, площади пика и потенциала пика кривых CV.
CS studio также обеспечивает мощную нелинейную подгонку уравнения поляризационной кривой Батлера-Фольмера. Он может рассчитать наклон Тафеля, плотность тока коррозии, ток ограничения, сопротивление поляризации, скорость коррозии. Он также может рассчитывать спектральную плотность мощности, сопротивление шума и сопротивление спектра шума на основе измерений электрохимического шума.
Программное обеспечение CS Studio позволяет сохранять данные измерений в реальном времени. Данные могут быть автоматически сохранены даже в случае внезапного отключения питания.
Студийный комплект CS имеет встроенную универсальную временную политику для комбинированных измерений, которая может облегчить автоматизацию экспериментов и сэкономить время.
Анализ батареи: эффективность заряда и разряда, емкость, удельная емкость, энергия заряда и разряда и т. Д.
Анализ EIS: график Боде, Найквиста, Мотта-Шоттки

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА
1. Импеданс (EIS)
Потенциостат CS применяет алгоритм интегральной корреляции и технику двухканальной передискретизации и обладает сильной защитой от помех. Он подходит для измерений EIS в системах с высоким импедансом (> 109 Ом, таких как покрытия, бетон и т. Д.). Его также можно использовать для получения кривой Мотта-Шоттки и кривой дифференциальной емкости. Во время тестирования программное обеспечение может отображать в реальном времени потенциал разомкнутой цепи (OCP) без ввода.

2. Кривая поляризации
Он может выполнять измерения кривой линейной поляризации и графика Тафеля. Пользователь может установить анодный обратный ток (ток пробоя пассивирующей пленки) кривой циклической поляризации для определения питтингового потенциала материала и потенциала защиты, а также оценки его восприимчивости к межкристаллитной коррозии. Программное обеспечение использует нелинейную подгонку для анализа поляризационной кривой и может быстро оценить антикоррозийную способность материала и ингибиторы.

3. Вольтамперометрия
Он может выполнять следующие методы электроанализа: линейная вольтамперометрия (LSV), циклическая вольтамперометрия (CV), лестничная циклическая вольтамперометрия (SCV), прямоугольная вольтамперометрия (SWV), дифференциально-импульсная вольтамперометрия (DPV), нормальная импульсная вольтамперометрия (NPV), переменный ток. вольтамперометрия (ACV), вольтамперометрия для снятия изоляции и т. д. Он объединяет расчет площади пика, пикового тока и анализ стандартной кривой.

4. Электрохимический шум
С помощью повторителя с высоким сопротивлением и амперметра с нулевым сопротивлением он измеряет естественные колебания потенциала / тока в системе коррозии. Его можно использовать для изучения точечной коррозии, гальванической коррозии, щелевой коррозии, коррозионного растрескивания под напряжением и т. Д. По спектру шума мы можем оценить возникновение, рост и гибель метастабильных питтингов и трещин. На основе расчета шумостойкости и индекса питтинга он может выполнять локальный мониторинг коррозии.

5. Полное плавающее измерение
В рабочей станции CS используется полностью плавающий рабочий электрод. Его можно использовать для электрохимических измерений в автоклаве, оперативного мониторинга коррозии металлических компонентов под землей (арматура в бетоне и т. Д.)

6. Определяемые пользователем методы
Рабочая станция CS поддерживает определяемые пользователем комбинированные измерения. Пользователь может установить циклические временные измерения электрохимического метода или нескольких методов.
  Мы можем предоставить функции API и примеры разработки, что облегчает выполнение требований некоторых пользователей для вторичной разработки и самостоятельных измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Поддержка 2-, 3- или 4-электродной системы
Возможный диапазон управления: ± 10 В
Диапазон регулирования тока: ± 2А
Потенциальная точность управления: 0,1% × полный диапазон ± 1 мВ
Точность контроля тока: 0,1% × полный диапазон
Возможное разрешение: 10 мкВ (> 100 Гц), 3 мкВ (<10 Гц)
Чувствительность по току: 1 па
Время нарастания: <1 мкс (<10 мА), <10 мкс (<2 А)
Входное сопротивление электрода сравнения: 1012 Ом || 20 пФ
Диапазон тока: 2 нА ~ 2 А, 10 диапазонов
Напряжение соответствия: ± 21 В
Диапазон потенциалов и тока: автоматический

Максимальный выходной ток: 2,0 А
Скорость сканирования CV и LSV: 0,001 мВ ~ 10 000 В / с
Ширина импульса CA и CC: 0,0001 ~ 65,000 с
Приращение тока во время сканирования: 1 мА при 1 А / мс
Возможное приращение во время сканирования: 0,076 мВ при 1 В / мс
Частота SWV: 0,001 ~ 100 кГц
Ширина импульса DPV и NPV: 0,0001 ~ 1000 с
Сбор данных AD: 16 бит при 1 МГц, 20 бит при 1 кГц
Разрешение DA: 16 бит, время настройки: 1 мкс
Минимальное приращение потенциала в CV: 0,075 мВ
Частота IMP: 10 мкГц ~ 1 МГц
Фильтры нижних частот: охват 8-ми декад

Электрохимическая спектроскопия импеданса (EIS)
Генератор сигналов:
Диапазон частот: 10 мкГц ~ 1 МГц
Точность частоты: 0,005%
Амплитуда сигнала переменного тока: 1 мВ ~ 2500 мВ
Разрешение сигнала: 0,1 мВ RMS
Смещение постоянного тока: -10 ~ + 10 В
Выходное сопротивление: 50 Ом
Форма волны: синусоидальная волна, треугольная волна и прямоугольная волна
Искажение волны: <1%
Режим сканирования: логарифмический / линейный, увеличение / уменьшение
Анализатор сигналов:
Время интегрирования: минимум: 10 мс или самое продолжительное время цикла
Максимум: 106 циклов или 105 с
Задержка измерения: 0 ~ 105 с
Компенсация смещения постоянного тока:
Возможный диапазон автоматической компенсации: -10 В ~ + 10 В
Диапазон компенсации тока: -1A ~ + 1A
Полоса пропускания: 8-разрядный частотный диапазон, автоматическая и ручная настройка
Требования к ОС
Интерфейс связи: изолированная универсальная последовательная шина (USB 2.0)
Операционная система: Windows 2000 / XP / Win7 / Win8 / Win10
