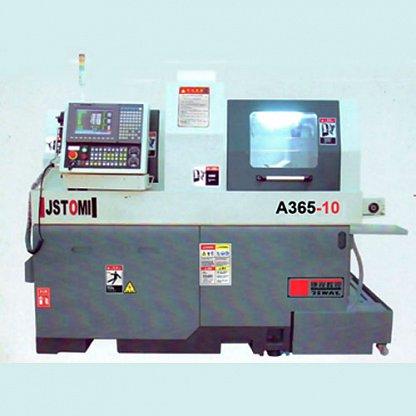

Автомат продольного точения с противошпинделем А365-10
- В наличии
- Код: 365-10
Цену уточняйте
- +7 (708) 949-59-61Вакуумное оборудование
- +7 (708) 119-09-11Наплавочные станки
Описание
Токарные автоматы продольного точения с ЧПУ JSTOMI созданы для производительной токарно-фрезерной обработки мелких деталей из прутковой заготовки. Возможность автономной работы шпинделя и противошпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Точность обработки обеспечивается при помощи люнетной втулки с прямым приводом.
В зависимости от длины детали возможна обработка как с люнетной втулкой, так и без нее. Преимущество работы без люнетной втулки – возможность использования некалиброванного пруткового материала.
Блок радиальных приводных держателей с осью Y заметно расширяет функции станка и позволяет производить на нем радиальное сверление и нарезание резьбы, вертикальное фрезерование и т.д.
Встроенный тип шпинделя и противошпинделя гарантирует высокую точность обработки.
Бесплатная доставка и пусконаладка. Гарантия 1 год.
| Диаметр прутка S1 | 7-35 мм |
| Диаметр прутка S2 | 5-35 мм |
| Длина шпинделя подачи S1 без направляющей втулки | 280 мм |
| Длина шпинделя подачи S1 с направляющей втулкой | 230 мм |
| Длина шпинделя подачи S2 | 230 мм |
| Максимальный диаметр сверления в шпинделе S1 | 20 мм |
| Максимальный диаметр нарезаемой резьбы S1 | М12 |
| Максимальный диаметр фрезы S5 | 10 мм |
| Мощность шпинделя механизма S1 | 4,4 кВт |
| Мощность противошпинделя механизма S2 | 4,4 кВт |
| Скорость вращения шпинделя механизма S1 | 6000 об/мин. |
| Скорость вращения противошпинделя | 6000 об/мин. |
| Индексация шпинделя | С1, C2 ± 0,015° |
| Диаметр сквозного отверстия в шпинделе механизма S1, S2 | 35 мм |
| Максимальная скорость вращения радиальной фрезы S3 | 3 000 об/мин. |
| Мощность двигателя S3 | 1,0 кВт |
| Максимальный диаметр сверления | 10 мм (S5) |
| Максимальный диаметр резьбы S5 | М8 |
| Максимальная скорость вращения фрезы S5 | 3 000 об/мин. |
| Мощность двигателя S5 | 0,75 кВт |
| Мощность сервопривода Y1,Z1 | 0,85 кВт |
| Мощность сервопривода X1 | 1,3 кВт |
| Мощность сервопривода Х2,Z2 | 0,85 кВт |
| Габаритные размеры | 2300×1300×1800 мм |
| Масса | 3800 кг |
| Система ЧПУ | Syntec 200TB (Тайвань) |
| Сервопривод | Yaskawa (Япония) |
| Резцы инструментов для обработки деталей вращения | 5 шт. – 16х16 мм, 6 шт. – 12х12 мм |
| Вращающийся концевой инструмент S3 | 5 шт. ER16 |
| Боковая фреза S4 | 3 шт. неподв. ER16 3 шт., приводной ER16 |
| Концевой инструмент S5 | 5 шт. неподв. ER 16 3 шт., приводной ER16 |
