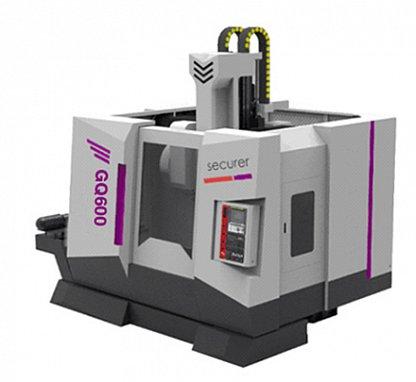

Вертикально-фрезерный обрабатывающий центр GQ600
- В наличии
- Код: 600
Цену уточняйте
Заказ только по телефону
- +7 (708) 949-59-61Вакуумное оборудование
- +7 (708) 119-09-11Наплавочные станки
Описание
Вертикально-фрезерный обрабатывающий центр GQ600 обладает высокой производительностью, точностью и жесткостью. Используется для фрезерования уступов, плоскостей и криволинейных поверхностей, а также для обработки отверстий концевым и расточным инструментом. Максимальная скорость подачи 36 м/мин, число оборотов шпинделя до 10000 об/мин.
Благодаря литой конструкции со встроенными балками и стойками закрытого типа удлинение по оси Z сокращено на 60%, что повышает статическую жесткость шпинделя и его стойкость к ударным нагрузкам.
Данный центр оборудован шестью ползунами на рабочем столе, при этом жесткость по сравнению со стандартной конструкцией рабочего стола увеличивается на 50%. Оси X и Y снабжены шестью опорными роликовыми направляющими, способными выдерживать перегрузки, они характеризуются низким коэффициентом трения, повышенной точностью позиционирования привода. По оси Z использованы четыре направляющие.
Центр оснащен инновационным комбинированным устройством смены инструмента с магазином барабанного типа на 24 инструмента, время смены инструмента составляет 0,8 секунды. На станке используется система очистки СОЖ и автоматическая система смазки ШВП.
GQ600 оснащен системами ЧПУ Siemens, Mitsubishi, Fanuc, Syntec.
Базовая комплектация:
- Магазин инструментов барабанного типа
- Защитные кожуха кабинетного типа
- Конвейер для удаления стружки (ленточного типа) + тележка для стружки
- Система автоматической смазки
- Пистолет для сжатого воздуха
- Набор инструмента для обслуживания станка
- Лампа освещения рабочей зоны
- Лампа индикации состояния станка
- Порт связи RS-232, порт USB
- Теплообменник электрошкафа
- Фундаментные проставки
- Инструкция по эксплуатации
- Трансформатор 380V/50Hz
Возможна установка дополнительного оборудования: мощность шпинделя 11 кВт, система измерения инструмента Renishaw TS-27R, система обмера детали Renishaw OMP40, пистолет для смыва стружки, насос высокого давления СОЖ, подача СОЖ через шпиндель, система очистки СОЖ, 4 поворотная ось, 5 поворотная ось.
| Размер стола | 1000х600 мм |
| Перемещение по осям (X/Y/Z) | 1000/600/500 мм |
| Расстояние от колонны | 800 мм |
| Расстояние от торца шпинделя до стола | 150-700 мм |
| Максимальная нагрузка на стол | 800 кг |
| Конфигурация стола | Т-пазы 18x5x120 мм |
| Скорость вращения шпинделя | 100-10 000 об/мин |
| Конус шпинделя | ВТ40 |
| Мощность привода | 7,5/11 кВт |
| Мощность сервопривода по координатам X/Y/Z | 2/2/2 кВт |
| Скорость быстрого перемещения (X/Y/Z) | 36/36/24 м/мин |
| Максимальная скорость подачи | 10/10/10 м/мин |
| Точность повторного позиционирования | 0,005 мм |
| Количество инструментов в магазине | 24 |
| Максимальный диаметр инструмента | 150 (80) мм |
| Максимальная длина инструмента | 250 мм |
| Потребляемая мощность | 25 кВт |
| Габаритные размеры | 3200х2400х4000 мм |
| Масса | 8000 кг |
| Контроллер | FANUC-0i-mate MD (Япония) |
| Шпиндель | Volis (Тайвань) |
| Двигатель шпинделя | FANUC (Япония) |
| Координатный сервопривод X/Y/Z | FANUC (Япония) |
| Подшипники на шпинделе | NSK/FAG (Япония, Германия) |
| Линейные направляющие | HIWIN (Тайвань) |
| Насос смазки направляющих | POINT (Тайвань) |
| Ходовой винт | HIWIN (Тайвань) |
| Инструментальный магазин | HDW (Тайвань) |
| Электрические элементы | SHIHILIN (Тайвань) |
| Теплообменник | POINT (Тайвань) |
| Соединительная муфта | R+W (Тайвань) |
