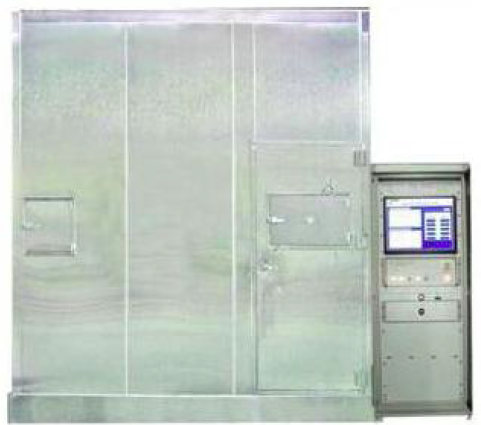

Установка для испытания дымообразования при горении кабелей и проводов

YYF031 Установка для испытания дымообразования при горении кабелей и проводов

Назначение:
Установка для определения плотности дыма, выделяемого кабелями при горении в заданных условиях. Применяется для горизонтального горения электрических или оптоволоконных кабелей. Уровень пропускания света через образующийся дым позволяет сравнивать различные типы кабелей и оценивать их соответствие установленным требованиям.

Стандарты:
IEC 61034-1, IEC 61034-2, BS 6853, GB/T 17651.1, GB/T 17651.2

Технические характеристики:

1. Камера горения:
1.1 Изготовлена из нержавеющей стали SUS304 толщиной 1,5 мм, закреплена на боковой стойке, формируя герметичную кубическую камеру.
1.2 Внутренние размеры: Д3000 × Ш3000 × В3000 мм
1.3 Конструкция:
– фронтальное стеклянное смотровое окно
– по бокам установлены герметичные окна 100×100 мм для прохождения светового луча прибора измерения света (высота от пола — 2150 мм)
– вентиляционные отверстия снизу: 100×500 мм (50 см²)
1.4 Основание камеры — шесть колёс и шесть опор
1.5 Вентилятор для удаления дыма установлен на крыше камеры

2. Оптическая система измерения:
2.1 Источник света: импортированная кварцевая галогенная лампа, номинал — 100 Вт, 12 В, световой поток 2000–3000 Лм
2.2 Приёмник: соответствует спектральной чувствительности фотометра по стандарту CIE
2.3 Установка: световая труба длиной 150 мм с пылезащитным окном на одном конце; внутренняя поверхность трубы — чёрная, матовая
2.4 Диапазон светопропускания: от 0% (полное затемнение) до 100% (полная прозрачность)

3. Источник огня (эталонный):
3.1 Топливо: 1,0 л спирта (90% этанол, 4% метанол, 6% вода)
3.2 Ёмкость: из нержавеющей стали, толщина 1,0 мм, размеры дна — 210×110 мм, верхняя часть — 240×140 мм, высота — 80 мм
3.3 Расположение: на высоте 100 мм от пола для обеспечения циркуляции воздуха

4. Распределение дыма:
Равномерное распределение дыма обеспечивается настольным вентилятором. Расстояние вентилятора от пола — 250 мм, от стены — 500 мм. Производительность — 7 м³/мин. Воздух подаётся горизонтально.

5. Холостой тест:
Прогрев камеры с помощью горящей спиртовой лампы до 25 ± 5 °C для достижения нужных условий испытания.

6. Система измерения температуры:
Температурный датчик установлен на двери, на высоте 1,5 м от пола и 0,5 м от стены. Осуществляет мониторинг температуры лаборатории.

7. Комплект поставки:
7.1 Программное обеспечение для измерения светопропускания с возможностью построения графиков и генерации отчётов
7.2 Компьютер и принтер (бренд Lenovo):
– Процессор: E4300
– Материнская плата: ASUS P5KPL
– ОЗУ: Kingston 2 ГБ
– Жесткий диск: 160 ГБ
– Монитор: ЖК 15 дюймов
– Привод: DVD Samsung
7.3 Система вытяжки из нержавеющей стали с электроприводом
7.4 Рекомендуемые размеры лаборатории: глубина 4,5 м × ширина 4 м × длина 6 м
7.5 Температура в лаборатории: 25 ± 5 °C

8. Условия эксплуатации:
8.1 Ровный, хорошо вентилируемый пол, отсутствие легковоспламеняющихся, взрывоопасных или коррозионных газов и пыли
8.2 Отсутствие источников сильного электромагнитного излучения
8.3 Достаточное пространство для технического обслуживания
8.4 Температура окружающей среды: от 5 °C до 30 °C
8.5 Давление воздуха: 86–106 кПа
8.6 Питание: AC 220V / 50 Гц
8.7 Допустимые отклонения напряжения: ±10%
8.8 Допустимые отклонения частоты: ±1%
8.9 Пользователь обязан обеспечить отдельный автоматический выключатель соответствующей мощности
8.10 При простое оборудования температура помещения должна поддерживаться в пределах от 0 до 45 °C
