Ручные шаровые вакуумные клапаны c фланцами KF

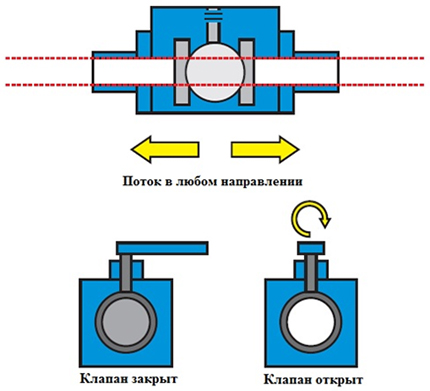

Ручные шаровые клапаны считаются одним из самых распространенных типов вакуумных клапанов. Они применяются во многих вакуумных системах и регулируют поток газов, открывая или перекрывая их подачу по магистралям.



Корпус клапана цельнометаллический из нержавеющей стали. Входной и выходной фланцы изготовлены из кованого металла.

Клапан может использоваться в химических процессах и при высоких температурах окружающей среды благодаря использованию нержавеющей стали 316L или 316Ti. Клапаны так же спроектированы для применения в вакуумных печах.




Технические характеристики:

Уплотнение штока:	FKM(Витон)
Уплотнение шара:	PTFE
Уплотнение корпуса:	FKM (Витон
Диапазон рабочего давления:	от 4,500 Торр до 1×10 -5 Торр от 6,000 мбар до 1,33×10-5 мбар от 600 кПа до 1,33×10-4 кПа
Натекание по гелию:	1×10-8 Торр л/с, He 1,33×10-8 мбар л/с, He 1,33×10-7 кпа
Пропускная способность:	5 л/с
Максимальный перепад давлений при закрытии клапана:	4 500 Торр 6 000 мбар 600 кПа
Максимальный перепад давлений при открытии клапана:	4 500 Торр 6 000 мбар 600 кПа
Количество циклов:	более 30 000
Максимальная температура на корпусе:	200°C
Максимальная температура привода:	150°C
Максимальная температура на соленоиде:	80°C
Материал корпуса:	Нержавеющая сталь SS 316
Материал механизма:	Нержавеющая сталь SS 316
Материал привода:	Нержавеющая сталь SS 316
Положение при установке:	Любое



Имеются разновидности
