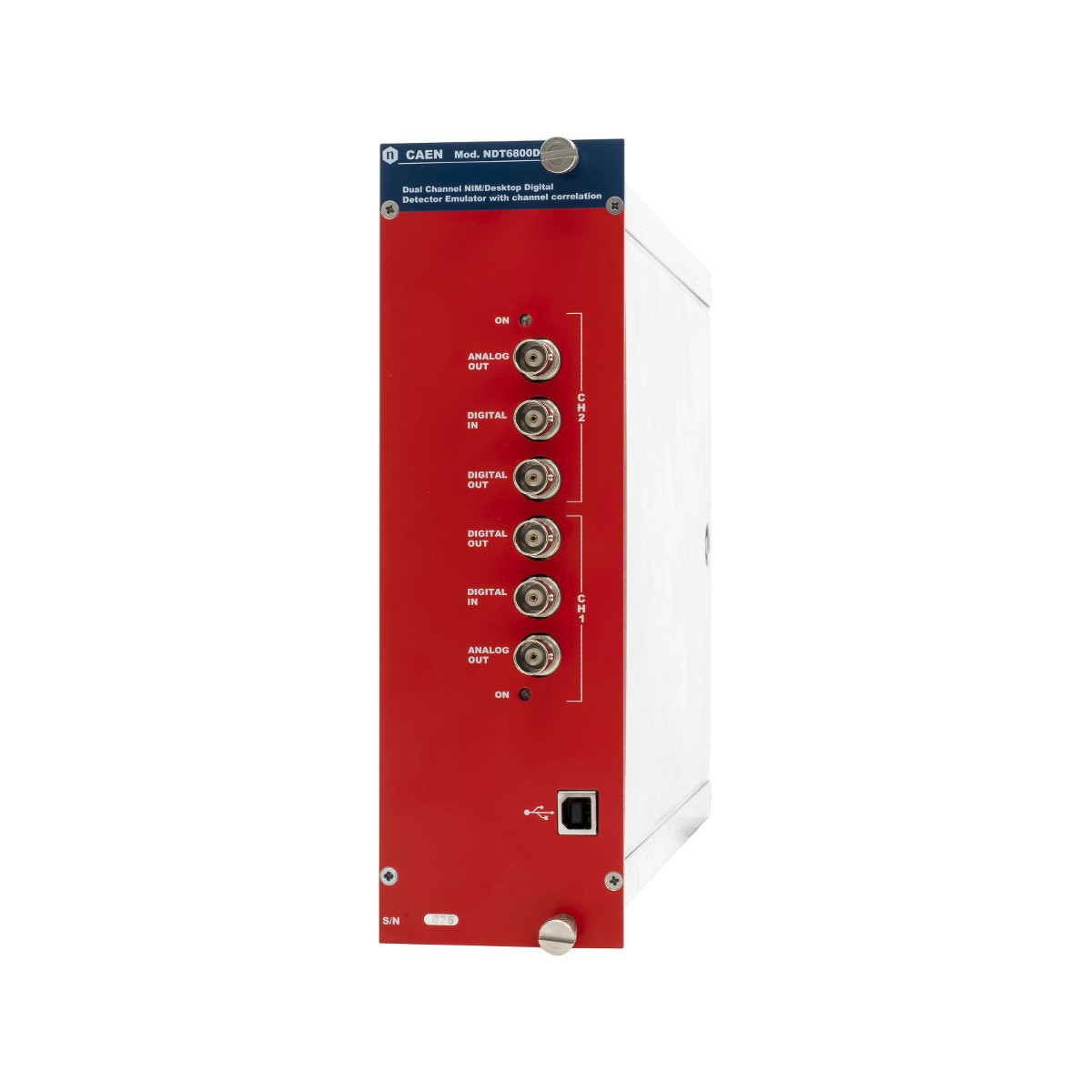

Эмулятор NIM/настольного цифрового детектора NDT6800

Особенности:

• 2 канала
• 2 устройства, стандарт NIM
• Либо объединительная плата, либо источник питания переменного/постоянного тока
• Режимы работы генератора импульсов/эмулятора/функционального генератора
• Эмуляция энергетического спектра
• Эмуляция временного распределения
• Эмуляция пользовательской формы сигнала
• Эмуляция накопления
• Эмуляция шума и периодических помех
• Смещение базовой линии
• Генератор программируемой задержки 12 пс/шаг
• Генерация коррелированных сигналов по двум выходным каналам
• Несколько форм на одном канале для проверки распознавания формы импульсов
• Эмуляция предварительного усилителя с непрерывным и импульсным сбросом
• База данных по нуклидам
• Интерфейс USB 2.0
• Программное обеспечение Windows

Описание:

CAEN Mod.NDT6800 - это двухканальный эмулятор детектора, инструмент для эмуляции сигналов в режиме реального времени от стандартных установок для обнаружения излучения, которые могут использоваться как настольные устройства. Он обладает теми же функциональными возможностями, что и NDT6800, и может работать в трех режимах: режиме генератора импульсов, режиме эмуляции и режиме генератора сигналов.

Выходное напряжение, генерируемое устройством, может достигать 2 В (4 В при высоком Z), а максимальная частота импульсов составляет 10 Мкбит/с (5 Мкбит/с в режиме статистики Пуассона). В режиме работы эмулятора детектора система способна с высокой точностью имитировать систему обнаружения излучения от выходного сигнала детектора до соответствующей интерфейсной электроники. Пользователь может запрограммировать различные параметры эмуляции, такие как распределение формы сигнала, энергетические спектры, распределение по времени, а также характеристики шума и смещение базовой линии.

Благодаря генератору задержки 12 пс/шаг, они особенно подходят для применения в системах синхронизации. Кроме того, для распознавания формы импульсов можно использовать функцию множественной формы. Два канала могут быть сопоставлены как с одинаковыми, так и с разными статистическими распределениями.

Режимы работы:

Генератор импульсов
Классический режим работы генератора импульсов. Система позволяет устанавливать амплитуду сигнала, скорость передачи сигнала и выбирать между постоянной и распределенной по Пуассону скоростью.

ЭМУЛЯТОР ДЕТЕКТОРА
В режиме работы эмулятора детектора система способна с высокой точностью имитировать систему обнаружения излучения от выходного сигнала детектора до соответствующей интерфейсной электроники. Пользователь должен предоставить: распределение формы сигнала, требуемый энергетический спектр, распределение по времени, характеристику шума и смещение базовой линии.
Форма сигнала может быть сгенерирована либо с использованием внутренней базы данных системы, либо с использованием записанных форм на экспериментальной установке. То же самое верно и для энергетического спектра. Можно создать несколько линий выбросов с помощью самого инструмента, или импортировать файл в формате CVS/ANSI N42.42, или использовать встроенную электронную базу данных. Пользователь может выбрать пуассоновское или любое произвольное распределение по времени. Также возможно имитировать белый шум, шум 1/f, случайное блуждание, а также помехи. Также можно добавить характеристику смещения базовой линии.

ГЕНЕРАТОР КОРРЕЛИРОВАННЫХ СОБЫТИЙ
Прибор позволяет генерировать коррелированные события с фиксированным временным сдвигом (временные шаги 12 пс). Два сигнала могут иметь как одинаковое, так и разное статистическое распределение. Кроме того, можно генерировать подмножество событий в соответствии с фиксированным энергетическим спектром, которые статистически не коррелируют с фоновыми событиями.

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ
Прибор оснащен 1 миллионом точек оперативной памяти на канал для хранения и последующего воспроизведения событий из предварительно определенных функций.
Эмулятор настольного цифрового детектора доступен в одноканальном (NDT6800S) или двухканальном исполнении (NDT6800D). Двухканальная модель обеспечивает корреляцию событий.

Интерфейс связи USB 2.0, USB-разъем на передней панели.
Либо объединительная плата NIM, либо источник питания переменного/постоянного тока. Последний вариант позволяет использовать crate отдельно, без NIM crate. Активная система охлаждения для неохлаждаемых NIM crate.
Линия задержки для временной корреляции термализуется с помощью ячейки Пельтье, чтобы минимизировать температурный дрейф (стабильность температуры составляет около 0,03°C).
Программное обеспечение, совместимое с операционной системой Windows. Файлы формы и спектра импортируются из любых цифровых импульсных процессоров, преобразователей в цифровую форму и осциллографов. Формирование формы модели (без помех) на основе входных сигналов.
Программируемые цифровые выходы: Trigger in, Trigger out и Gate.

Технические параметры:

Функции энергетической эмуляции
Одиночная линия (65535 выбираемых уровней)
Эмуляция спектра (16384 ячейки с разрешением 14 бит)
 Диапазон выходного напряжения ± 4 В
16-разрядный цифроаналоговый преобразователь
Функции временной эмуляции
Эмуляция тарификации
Распределение Пуассона
Программируемая статистическая генерация событий (256 ячеек, разрешение 8 бит)
Скорость до 11 МЦП, как при стоимостной, так и при статистической эмуляции
Эмуляция схемы интегратора без ограничения количества накапливаемых событий
До 16 событий накапливаемых событий в алгоритме, основанном на памяти
Программируемое время простоя и эмуляция распараллеливаемых и непараллеливаемых машин
Экспоненциальное время затухания от 20 нс до 10 мс
Форма сигнала
4096 точек для сохранения формы сигнала
Произвольно программируемые формы
Длительность формы от 64 нс до 26 мкс (без интерполяции) / 26 мс (в интервале)
Интерполяция с разделением восходящего и нисходящего фронтов
До двух отдельных фигур, смешанных на одном канале, с независимой статистикой
Эмуляция шума
Эмуляция белого шума (BW 62,5 МГц)
Эмуляция шума 1/f
Случайное блуждание (смещение базовой линии)
Создание помех (например, возможность записи всплесков напряжения от импульсных источников питания и ввода их в выходной сигнал)
Помехи генерируются с фиксированной амплитудой и частотой или случайным образом модулируются по амплитуде и времени введения
Baseline – Программируемый дрейф базовой линии произвольной формы
Эмуляция коррелированных событий – три режима работы:
1) Канал 1 (CH1) является сдвинутой по времени копией канала 2 (CH2) (шаг 12 пс);
2) CH2 имеет свой собственный генератор статистики (т.е. другой спектр, другой уровень шума и т.д.), но запускается CH1 (с задержкой на 12 пс);
3) Третий канал эмулятора (с отдельными статистическими свойствами) генерирует коррелированные импульсы как для CH1, так и для CH2. Таким образом, коррелируются только некоторые события из двух каналов
- программируемая задержка с шагом 12 пс (от 0 до 32 мкс), 18 полуволновых частот, линейность 60 стр/мин
–Температурная стабилизация линии задержки
Цифровой ввод-вывод
Программируемые 2 входа и 2 выхода
Отключение триггера, аналоговое предупреждение о насыщении, датчик перегрузки устройства
Включение триггера, управление генератором случайных чисел (сброс / воспроизведение / пауза), стробирование, сброс базовой линии
RNG (генератор случайных чисел)
8 независимых LFSR с 64 битами генерируют базу для статистической эмуляции
Возможность рандомизации исходных данных каждого RNG по отдельности
Возможность инициализации RNG с фиксированными исходными данными для получения повторяющихся последовательностей для тестирования различных архитектур обработки
Генерация потоков импульсов конечной длины для поэтапной отладки ИУ
Программируемая последовательность
Объем памяти 500 кбайт/ч для хранения последовательности пар (энергия, время появления) для генерации длинных предсказуемых и определенных последовательностей импульсов.

Генератор сигналов произвольной формы
1 Mpoints/CH для сохранения любой произвольной формы сигнала
Генерация функций: sin, square, ramp, saw, pulse, sinc до 10 МГц
Программное обеспечение и интерфейсы
Пользовательский интерфейс на базе Windows для управления несколькими эмуляторами
Интерфейс USB 2.0
