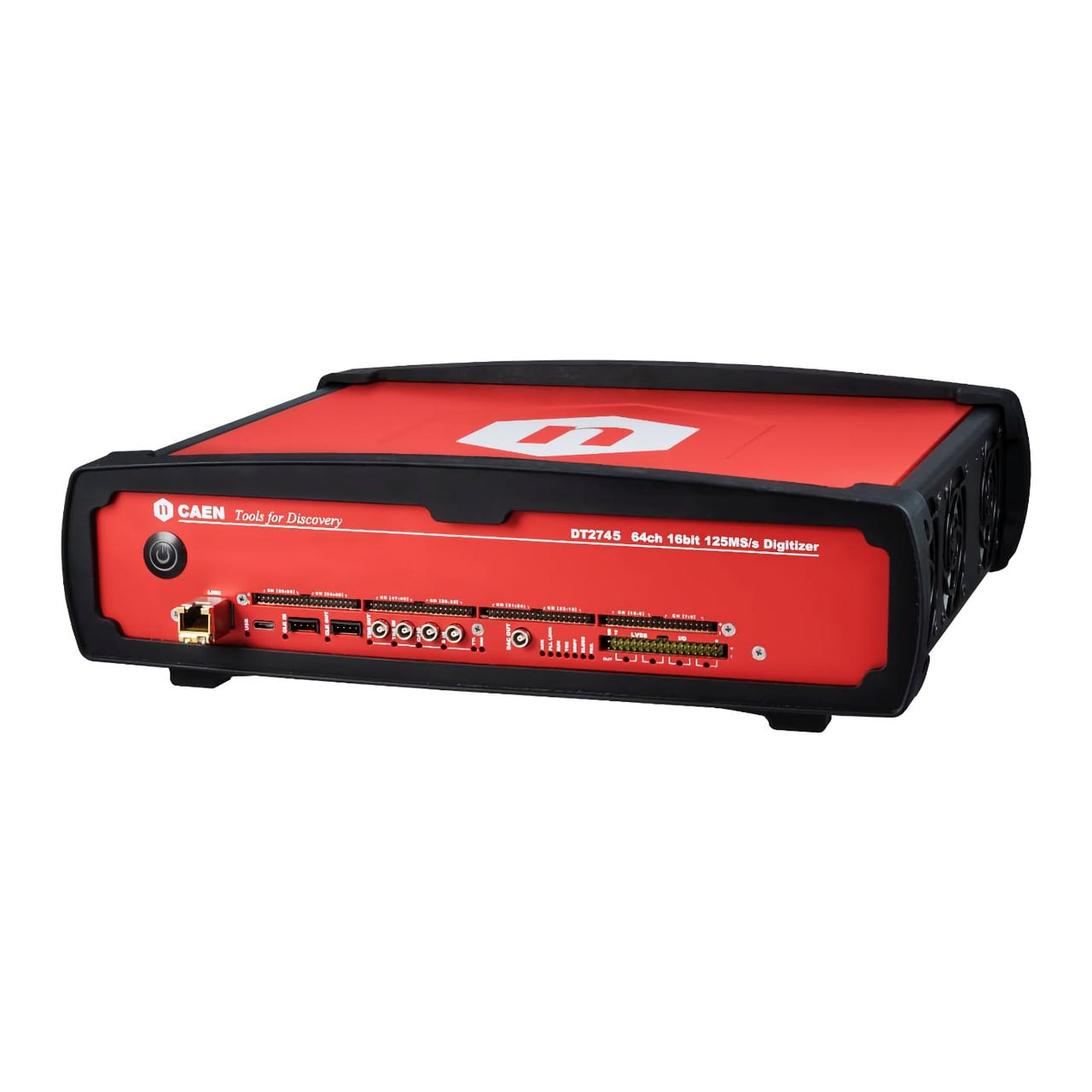

64-канальный 16-битный дигитайзер со скоростью 125 МС/с с программируемым входным коэффициентом усиления
Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: DT2745
- +7 (708) 858-69-34Офис Call-центр
Особенности:
- 16-разрядный АЦП со скоростью 125 МС/с
- 64 аналоговых входа, дифференциальных или несимметричных, на четырех 40-контактных разъемах диаметром 2 мм
- Программно выбираемое аналоговое усиление до x100
- Открытое программирование на ПЛИС с помощью графического инструмента SCI-Compiler
- Широкий спектр применений (от физики нейтрино и темной материи до ядерной физики и физики элементарных частиц и спектроскопической визуализации)
- Подходит для получения сигналов от полупроводниковых детекторов, подключенных к CSP (Si, HPGe), или сцинтилляторов, подключенных к ФЭУ (NaI, CsI).
- Выбор встроенного ПО для различных режимов сбора данных:
- Режим Scope (одновременный сбор необработанных сигналов с помощью общего триггера)
- Режим DPP-PHA (определение высоты импульса и времени по автономным каналам)
- Режим DPP-PSD (распознавание формы импульса и определение времени по автономным каналам)
- Возможность использования других алгоритмов, таких как подавление нуля и сокращение объема данных
- Многоплатформенная синхронизация и возможности построения системы
- Кронштейны для монтажа в стойку входят в комплект поставки
- Полностью программируемый ввод-вывод на передней панели (4 LEMO TTL/NIM и 16 LVDS)
- Специальный 14-битный выход ЦАП (LEMO) со скоростью 125 Мс/с для контроля сигнала, генерации импульсов, контроля уровня
- 2,5 ГБ общей оперативной памяти (DDR4)
- Встроенный модуль Zynq® UltraScale +™ MPSoC с процессором на базе Arm®, работающим под управлением Linux®
- Мультиинтерфейс: USB-3.0 и оптический канал 1/10 GbE или CONET (можно подключить к одному разъему)
- Полностью поддерживается программным обеспечением для считывания данных CoMPASS и WaveDump2 (поддержка CoMPASS появится в ближайшее время)
- SDK для встроенного Arm и главного ПК
- Открытая архитектура ПЛИС для настройки алгоритма анализа импульсов
Описание:
Дигитайзер DT2745 представляет собой 64-канальный цифровой сигнальный процессор для детекторов излучения в настольном форм-факторе. Он обеспечивает не только оцифровку и запись сигналов, но и многоканальный анализ для ядерной спектроскопии с использованием кремниевой ленты, сегментированного HPGe, сцинтилляционного детектора с ФЭУ, проволочных камер и других устройств.
DT2745 может выполнять измерения высоты импульса (PHA) и другие алгоритмы, которые будут постепенно разрабатываться, такие как синхронизация постоянной доли (CFD), интегрирование заряда (QDC) и распознавание формы импульса (PSD). Параметры алгоритма могут быть установлены независимо от канала к каналу.
Входные каналы с программно выбираемым аналоговым усилением до x100 могут быть дифференциальными (в версиях 2745) или несимметричными (в версиях 2745B).
Каждый канал модуля оцифровывает аналоговый входной сигнал, который может быть сигналом, поступающим от физического детектора, с помощью 16-битного АЦП со скоростью 125 МС/с. Отобранные данные используются для запуска последовательности обработки цифровых импульсов, управляемой в ПЛИС на уровне встроенного ПО. Различные типы встроенного ПО могут быть выбраны с помощью программного обеспечения в соответствии с конкретной настройкой и режимом сбора данных.
Общий триггер: все каналы регистрируются одновременно с помощью общего триггера. Триггер может подаваться извне или генерироваться комбинацией отдельных канальных дискриминаторов. Этот режим в основном предназначен для сбора сигналов, например, с помощью цифрового осциллографа. Для удаления несущественных данных доступны опции нулевого подавления.
Независимый триггер: подходит для приложений без триггеров, где глобальный триггер не требуется, но каждый канал получает сигналы при помощи собственного триггера, который срабатывает через цифровой дискриминатор независимо от других.
DPP: обработка в режиме реального времени в ПЛИС позволяет извлекать физические параметры из формы сигнала (например, длительность импульса, заряд, временная метка, PSD), что хорошо подходит для приложений с высокой скоростью счета. Тем не менее, можно сохранять как необработанные волны, так и параметры.
Заказчикам, которые хотят персонализировать приобретение для реализации пользовательских алгоритмов обработки импульсов в открытой ПЛИС, доступен шаблон встроенного программного обеспечения. Пользователь может управлять выводимой информацией и настраивать логику запуска, чтобы получить несколько комбинаций саморегулирующихся сигналов и сигналов ввода-вывода для подтверждения или отмены событий.
На встроенном процессоре может быть запущено специальное программное обеспечение для обработки и анализа данных. Многоплатная синхронизация может быть реализована с помощью простой разводки кабелей на объединительной плате или передней панели.
Выбор интерфейса связи позволяет быстро считывать данные: USB 3.0 type-C и 1/10 гигабитный Ethernet или дополнительные оптические соединения (скоро появится протокол CONET – CAEN Daisy Chainable Optical Link).
Технические параметры:
главный
Вес: 3120 г
Форм-фактор: Настольный компьютер | Настольная стойка
Размеры: Рабочий стол: 338 Ш x 100 В x 283 Д мм3 (без разъемов) | 338 Ш x 100 В x 295 Д мм3 (включая разъемы). Настольная стойка: 19" для монтажа в стойку
АНАЛОГОВЫЙ ВХОД
Каналы: 64 канала, дифференциальные в версиях 2745, несимметричные в версиях 2745B
Сопротивление: дифференциальное 100 Ом, несимметричное 50 Ом
Диапазон полной шкалы: 4 Vpp ÷ 0,04 Vpp
Коэффициент усиления: x1 ÷ x100, программируемый программным обеспечением с шагом 0,5 дБ независимо для каждого канала
Полоса пропускания (-3 дБ): 20 МГц гарантирована для всех настроек усиления
Смещение по постоянному току: Регулируется в диапазоне ± 2,5 В независимо для каждого канала
Тип разъема: Четыре разъема с 40-контактным разъемом диаметром 2 мм; доступны входные адаптеры
ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение: 16 бит
Частота дискретизации: 125 МС/с одновременно на каждом канале. Масштабируемость с коэффициентом прореживания 2n, n = от 1 до 10 (только для встроенного ПО Scope)
ПРОИЗВОДИТЕЛЬНОСТЬ СИСТЕМЫ
ENOB: 12 при частоте 5 МГц, -3 дБ, коэффициент усиления = 1 (тип.)
Среднеквадратичное значение: 3,6 ЛБИТ/с (≈ 110 мкВ), типичное среднеквадратичное значение при коэффициенте усиления = 1
ЦИФРОВОЙ ввод-вывод
CLK-ВХОД, CLK-ВЫХОД
Две дифференциальные пары:
o CLK - опорный тактовый сигнал
o SYNC - сигнал синхронизации (start/stop, T0 и т.д.)
2,54 мм, 4-контактный разъем AMPMODU Mod II
CLK-IN: LVDS с переменным током, ECL, PECL, LVPECL, CML (Zdiff = 100 Ом)
CLK-OUT: LVDS
Последовательная синхронизация для многоплатформенной синхронизации с программируемым сдвигом задержки CLK-OUT
Ввод-вывод LVDS
16 дифференциальных пар
Программируемый ввод-вывод (отдельные выходы с автоматическим запуском, проверка срабатывания, наложение вето, занятость, Запуск, остановка, ввод шаблона и т.д.)
– LVDS
– Zdiff = 100 Ом (если они установлены в качестве входных сигналов)
– 34-контактный разъем AMPMODU Mod II диаметром 2,54 мм
TRG-IN/TRG-OUT/GPIO/S-IN
Для ввода–вывода общего назначения
Программируемое программное обеспечение (триггер, затвор, вето, занято и т.д.)
– TTL/NIM с сигналом на конце
TRG-ВХОД/S-IN с внутренним напряжением 50 Ом (Zin = 50 Ом)
Для TRG-ВЫХОДА требуется Rt = 50 Ом
GPIO в качестве входного сигнала должен быть подключен с частотой 50 Ом
GPIO в качестве TTL-выхода требует Rt = 50 Ом
GPIO в качестве NIM-выхода требует Rt = 50 Ом или 25 Ом
– Штекерный разъем LEMO 00
ВЫХОД ЦАП
Выход ЦАП для контроля сигнала, генерации импульсов, определения основного уровня
14-разрядный цифроаналоговый преобразователь (ЦАП)
Частота обновления 125 МС/с
±1 В при нагрузке 50 Ом; ±2 В при нагрузке hi-Z Выходной диапазон
Штекерный разъем LEMO-00
ОПЕРАТИВНАЯ ПАМЯТЬ
Общий объем памяти DDR4 2,5 ГБ (20,971 МС/ч), который можно разделить на несколько буферов
Максимальная продолжительность записи: ≈ 84 мс при 125 МС/с (общий объем памяти делится на 2)1
1 Значение, относящееся к встроенному программному обеспечению Scope (допускается минимум два буфера)
спусковой крючок
Режимы запуска
Общий: все каналы регистрируются одновременно с запуском (программным обеспечением, внешней или логической комбинацией саморегулирующихся устройств)
Индивидуальный: каждый канал регистрируется независимо с помощью своего саморегулирующегося устройства
Коррелированный: индивидуальное срабатывание каждого канала проверяется логикой совпадения/антисогласования между другими срабатываниями и/или внешними операционными системами ввода-вывода
Временная метка срабатывания
Разрешение: грубая временная метка 8 нс, точная временная метка 8 с (только для прошивки DPP)
Диапазон счетчика: 48 бит
Диапазон полной шкалы: ~625 ч
синхронизация
Передача тактовых импульсов
Типичная частота 62,5 МГц может быть распределена по желанию:
• Путем разветвления на входы CLK
• Последовательной цепочкой входов/выходов CLK с программируемым сдвигом задержки выхода CLK
По запросу могут поддерживаться пользовательские частоты
Запуск/остановка приема
Последовательное или разветвленное распространение через CLK-IN/CLK-OUT или NIM/TTL, LVDS I/Os
Синхронизация данных
Логика "Занято"/"Вето" в LVDS I/Os или NIM/TTL I/Os для синхронизации создания событий
Распределение триггеров
TRG-ВХОД/TRG-ВЫХОД NIM/TTL LEMO I/Os (общий триггер) или LVDS I/Os (общий или индивидуальный триггер)
Сброс отметки времени срабатывания
Программное обеспечение с помощью команды START run или аппаратное обеспечение с помощью ввода S-IN/GPIO (только встроенное по Scope)
прошивка
Встроенное ПО хранится во встроенной флэш-памяти и может быть перезагружено в режиме реального времени с помощью веб-интерфейса
Встроенное по DPP
Реализует алгоритм цифровой обработки импульсов:
DPP-PHA: Анализ высоты импульса
DPP-QDC: Интеграция зарядов
DPP-PSD: Распознавание формы импульса
DPP-ZLE: Кодирование нулевой длины
DPP-DAW: Окно динамического сбора данных
Встроенное по прицела
Встроенное по для записи формы сигнала
Обновления
Любая поддерживаемая прошивка может быть загружена через веб-интерфейс (как различные типы прошивки, так и обновленные версии одной и той же прошивки).
ПЛИС
Xilinx Zynq UltraScale+ Multiprocessor System-on-Chip mod. XCZU19EG
Вычислительная система на базе четырехъядерного процессора Arm с 2 ГБ оперативной памяти DDR4 при скорости 2400 Мбит/с (на базе ОС Linux)
Программируемая логика с более чем 1100 тыс. системных логических ячеек и памятью емкостью 80 Мбит
ОТКРЫТАЯ ПЛИС
Шаблон пользовательской области
Общий триггер, одновременная запись сигналов по 64 каналам управления. Настройка логики триггера и обработки сигналов
Пользовательский шаблон DPP
Индивидуальное управление запуском и получением канала. Настройка алгоритма DPP, логики запуска и данных о событиях
ИНТЕРФЕЙС СВЯЗИ
1 GbE
Медный разъем RJ45 или оптический разъем LC на приемопередатчике SFP+
Протокол TCP/IP
Скорость передачи: 110 МБ/с
10 гигабайт в секунду (скоро появится)
Оптический разъем RJ45 или LC на приемопередатчике SFP+
Протокол: TCP/IP, UDP
Скорость передачи: 280 МБ/с (TCP/IP), t.b. d. (UDP)
CONET (предоставляется по запросу)
Оптический разъем LC на приемопередатчике SFP+
Протокол CONET2 (фирменный для CAEN)
Скорость передачи: 80 МБ/с
USB 3.0
Разъем типа USB-C
Протокол USB 3.1 GEN1
Скорость передачи: 280 МБ/с
программное обеспечение
Индикатор SW
Программное обеспечение для спектроскопии CoMPASS (только для встроенного ПО DPP)
WaveDump2 (только для встроенного ПО Scope)
SDK и инструменты
Библиотеки C общего назначения с демонстрационными образцами для Windows® и Linux® ПК и встроенный Arm-процессор
SCI-компилятор (открытая ПЛИС)
Автоматическая генерация драйверов (USB, ethernet), библиотек и демонстрационного программного обеспечения для Windows®, Linux®
Веб-интерфейс
Управление встроенным ПО (например, обновление и оперативный выбор встроенного ПО для запуска), информация о плате, конфигурация PLL и Ethernet, мониторинг состояния платы
ТРЕБОВАНИЯ К ПИТАНИЮ
Питание от сети (130 Вт при 110 В/220 В).
