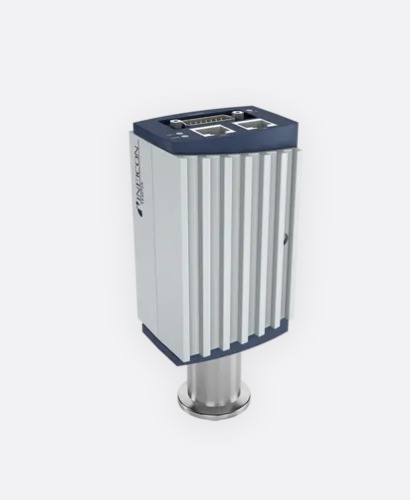

Вакуумный датчик (Вакуумметр) BPG400
от 2 047 400 ₸
Показать оптовые цены- В наличии
- Оптом и в розницу
- Код: BPG400
Вакуумный датчик (Вакуумметр) BPG400В наличии
от 2 047 400 ₸
+77089495961
- +7 (708) 858-69-34Офис Call-центр
возврат товара в течение 14 дней по договоренности
Описание:
Комбинированный манометр INFICON Bayard-Alpert Pirani, BPG400, функционирует как два датчика в одном компактном устройстве, измеряя от 5 х 10-10 мбар до атмосферы (3,8 х 10-10 Торр до атмосферы). Объединение технологий снижает сложность установки, настройки и интеграции. Выберите BPG400 для доступного и повторяемого процесса для измерения давления в одном экономичном пакете.
Преимущества:
- Чрезвычайно широкий диапазон измерения от 5х10-10 мбар до атмосферы (3.8х10-10 Торр до атмосферы).
- Отличная повторяемость процесса в диапазоне давления от 10-8 … 10-2 мбар -- 5%.
- Блокировка Pirani защищает систему Bayard-Alpert от преждевременного выгорания нитей и избыточного загрязнения при работе под высоким давлением.
- Долговечная иридиевая нить, покрытая оксидом иттрия.
- Опционально доступен дополнительный графический дисплей, а также интерфейсы Fieldbus.
- Автоматическая регулировка высокого вакуума Pirani уменьшает вмешательство оператора.
- Соответствие стандарту: RoHS.
- Измерение и контроль общего вакуума в диапазоне от низкого до сверхвысокого вакуума.
Области применения:
- Измерение давления в полупроводниковых процессах и промежуточных (передаточных камерах).
- Промышленные покрытия.
- Измерение и контроль общего вакуума в диапазоне от низкого до сверхвысокого вакуума.
Технические характеристики:
| Модель | ||||
| Диапазон измерений | мбар | 5х10-10 … 1000 | ||
| Точность | ||||
| 10-8 … 10-2 мбар | % от показания | ±15 | ||
| Повторяемость | ||||
| 10-8 … 10-2 мбар | % от показания | 5 | ||
| Дегазация | ||||
| p < 7.2 х 10-6 | мбар | электронная бомбардировка, макс 3 мин. | ||
| Давление, макс. | бар (абсолютное) | 2 | ||
| Температура | ||||
| При работе (внешняя) | °C | 0 … +50 | ||
| При хранении | °C | -20 … +70 | ||
| Прогрев на фланце с расширением | °C | 150 | ||
| Прогрев на фланце без расширения | °C | 80 | ||
| Прогрев без электроники | °C | 150 | ||
| Потребляемое напряжение | В (DC) | +20 … +28 | ||
| Выходной аналоговый сигнал | ||||
| Выходной сигнал | В | 0 … +10 | ||
| Диапазон измерений | В | +0.774 … +10 | ||
| Зависимость напряжение - давление | В на декаду | 0.75 | ||
| Ошибка сигнала | В | 0.3 / 0.5 | ||
| Сопротивление нагрузки, мин. | кОм | 10 | ||
| Интерфейс (цифровой) (2) | RS232C | |||
| Разъем питания | D-Sub, 15-pin, папа | |||
| Длина кабеля, макс. (3) |
|
100 (330) | ||
| Материалы, взаимодействующие с вакуумом | Yt2O3, Ir, Pt, Mo, Cu, W, NiFe, NiCr, нержавеющая сталь, стекло | |||
| Внутренний объем KF / CF |
|
24 (1.46) / 34 (2.1) | ||
| Вес KF / CF | г | 285 / 550 | ||
| Степень защиты | IP30 | |||
| Profibus DP | ||||
| Скорость обмена | kBaud | 9.6 / 19.2 / 93.75 / 187.5 / 500 | ||
| Адресс | 2 свича (switches) (адрес 00 - 127) или программирование через сеть | |||
| Цифровые функции | Считывание давление, выбор единиц измерения: Торр, мбар, Па. Функция дегазации, регулировка полной шкалы Pirani, контроль состояния вакууметра. Безопасное состояние позволяет определить поведение в случае ошибки, дает подробную информацию о сигналах тревоги и предупреждениях. | |||
| Аналоговые функции | 0 … 10 В аналоговый выход индикации давления, две реле уставки A + B | |||
|
2 | |||
| Реле уставки: Диапазон | мбар | 1х10-9 … 100 | ||
| Реле уставки: Релейные контакты | нет, свободный потенциал | |||
|
|
10 | ||
| Реле уставки: Диапазон состояния контактов | В (DC) | 60 | ||
| Разъем для Profibus DP | D-Sub, 9-pin, мама | |||
| Разъем BPG (аналоговый выход, потребляемое напряжение, уставки) | D-Sub, 15-pin, папа | |||
| DeviceNet™ | ||||
| Протокол | D-Sub, 9-pin, мама | |||
| Скорость передачи данных |
|
125, 250, 500 или программируется через сеть | ||
| Длина кабеля 125 kbps |
|
500 (1650) | ||
| Длина кабеля 250 kbps |
|
250 (825) | ||
| Длина кабеля 500 kbps |
|
100 (330) | ||
| MAC ID | 2 свича switches (адреса 00 - 63) или программируется через сеть | |||
| Цифровые функции | Считывание давление, выбор единиц измерения: Торр, мбар, Па. Функция дегазации, регулировка полной шкалы Pirani, контроль состояния вакууметра. Безопасное состояние позволяет определить поведение в случае ошибки, дает подробную информацию о сигналах тревоги и предупреждениях. | |||
| Аналоговые функции | 0 … 10 В аналоговый выход индикации давления, две реле уставки A + B | |||
| Спецификации | DeviceNet™ "Vacuum Gauge Device Profile" | |||
| Тип устройства | ''CG'' для комбинации датчиков | |||
| I / O slave messaging | только опрос | |||
| Реле уставки: Количество уставок | 2 | |||
| Реле уставки: Диапазон | мбар | 1х10-9 … 100 | ||
| Реле уставки: Релейные контакты | нет, свободный потенциал | |||
| Реле уставки: Гистерезис | % от показания | 10 | ||
| Реле уставки: Диапазон состояния контактов | В (DC) | 60 | ||
| Потребляемое напряжение DeviceNet™ | В (DC) | +11 … +25 | ||
| Потребляемое напряжение датчиком for gauge | В (DC) | +20 … +28 | ||
| Разъем для DeviceNet™ | Microstyle, 5-pin | |||
| Разъем для BPG (аналоговый выход, потребляемое напряжение, уставки) | D-Sub, 15-pin, папа | |||
