Описание:
Волоконно-оптический спектрометр с преимуществами модульности и гибкости своей измерительной системы широко используется для измерения длины волны и ширины линии лазера, светодиода и обычного источника света, позволяет точно получить спектральные характеристики тестируемого источника света. CNI разработала спектрометры с характеристиками компактного и портативного дизайна, подключи и играй, простого управления и загрузки программного обеспечения для спектрального анализа 5.0, которые широко применяются в областях научных исследований, преподавания, промышленности и многих других областях применения.
Особенности:
- Оптическое разрешение до 0,1 нм (FWHM)
- Удобное управление
- Настраиваемый диапазон длин волн и разрешение
- Подходит для различных приложений
- Поддержка загрузки для Spectral Analysis 5.0
Использование:
- Лазерный спектральный анализ
- Спектральный анализ флуоресценции
- Рамановский спектральный анализ
- Измерение толщины пленки
- Химические исследования
- Измерение коэффициента отражения/пропускания
- Анализ биологических клеток
- Анализ светодиодов
- Измерение поглощения
Спектрометр с настраиваемой длиной волны |
Модель
|
Входное отверстие
|
Спектральный диапазон |
Оптическое разрешение(нм)
|

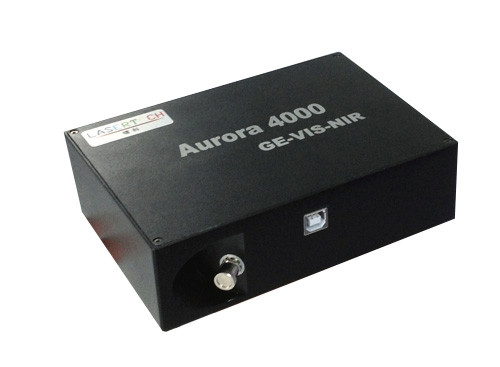

Aurora4000
|
10 мкм
|
200-347 нм |
0.14 |
226-369 нм |
0.18 |
310-404 нм |
0.16 |
319-455 нм |
0.13 |
400-480 нм |
0.08 |
423-547 нм |
0.12 |
480-568 нм |
0.12 |
546-653 нм |
0.12 |
568-634 нм |
0.09 |
654-754 нм |
0.10 |
748-837 нм |
0.23 |
794-876 нм |
0.24 |
876-940 нм |
0.20 |
940-1100 нм |
0.20 |
Технические параметры:
Детектор
|
Детектор
|
Линейная ПЗС-матрица Toshiba TCD1304DG
|
Диапазон длины волны
|
200-1100нм
|
Пиксели
|
3648 пиксели
|
Размер пикселя
|
8мкм*200мкм
|
Чувствительность
|
130 фотонов/количество при 400 нм
60 фотонов/количество при 600 нм
|
|
Спектрометр
|
Размеры (мм)
|
149*105*46
|
Вес (г)
|
840
|
Оптическое разрешение
|
<0,75нм FWHM (в зависимости от плотности метки решетки и размера щели, доступны различные варианты)
|
Отношение сигнал/шум
|
300:1 (при полном спектре)
|
Темный шум
|
12 среднеквадратичных значений
|
Динамический диапазон
|
3.4*106 (Система)
|
Время интеграции
|
4мс-10с
|
Рассеянный свет
|
<0.05%@600нм; <0.10%@435нм
|
Исправленная линейность
|
>99.8%
|
|
Оптический стенд
|
Дизайн
|
f/4, симметрично скрещенный по Черни-Тернеру
|
Фокусное расстояние
|
101.6мм вход и выход
|
Входное отверстие (мкм)
|
5,10,25,50,100 или 200
|
Решетка
|
Множество различных решеток, ультрафиолетовых и инфракрасных
|
Волоконно-оптический соединитель
|
Однонитевое волокно с числовой апертурой SMA от 905 до 0,22
|
|
Электроника
|
Энергопотребление
|
450мA@5ВDC
|
Режим запуска
|
2 вида
|
Скорость передачи данных
|
Полное сканирование в память каждые 4 мс при использовании USB 2.0; каждые 18 мс при использовании USB 1.1
|
Коннектор
|
30-контактный разъем
|
|
