Генератор сигналов Rigol DG4062

от 2 277 700

Показать оптовые цены
  • В наличии
  • Оптом и в розницу
  • Код: DG4062

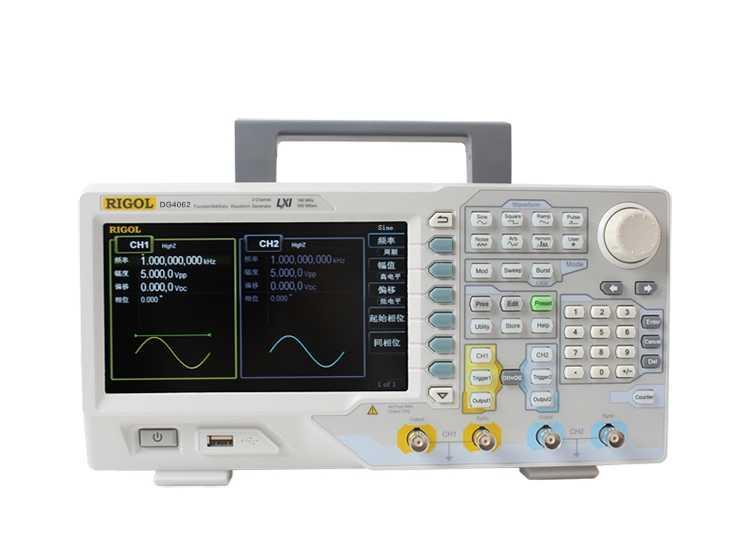

Генератор сигналов Rigol DG4062
Генератор сигналов Rigol DG4062В наличии
от 2 277 700
+77089495961
  • +7 (708) 858-69-34
    Call-центр Офис
  • +7 (705) 744-57-65
    Машиностроение
  • +7 (708) 949-59-61
    Лабораторное оборудование
+77089495961
  • +7 (708) 858-69-34
    Call-центр Офис
  • +7 (705) 744-57-65
    Машиностроение
  • +7 (708) 949-59-61
    Лабораторное оборудование
возврат товара в течение 14 дней по договоренности

Описание:

Генератор сигналов Rigol DG4062 использует технологию прямого цифрового синтеза (DDS) и выполняет функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4062 имеется два полностью идентичных канала с полной точной подстройкой фазы. Множество встроенных форм сигналов и типов модуляции делают генератор сигналов Rigol DG4062 универсальным средством при использовании в различных измерительных задачах.

Технические параметры:

Характеристика Значение
Максимальная выходная частота

60 МГц

Количество каналов

2

Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 60 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный сигнал 1 мкГц ~ 1 МГц
гармоники 1 мкГц ~ 30 МГц
белый шум (Гаусс) полоса 60 МГц (-3дБ)
специальной формы 1 мкГц ~ 15 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 2 ppm

Синусоидальный сигнал

Нелинейные искажения
DC-1 МГц < -60 дБн
1 МГц - 10 МГц < -55 дБн
10 МГц - 60 МГц < -50 дБн
Коэффициент гармоник < 0,1% (10-20 кГц)
Общие гармонические искажения <0,2% (DC ~ 20 кГц,1 Вп-п)
Негармонические искажения

< -65 дБн (DC ~ 10 МГц)

Фазовый шум -115 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания / спада < 12 нс (1 кГц, 1 Вп-п)
Выброс < 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения ≤ 10 MГц 20% ~ 80%
10 мГц ~ 40 MГц 40% ~ 60%
> 40 MГц 50%
Ассиметрия регулируемая
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия 0 ~ 100%

Импульсный сигнал

Длительность импульса ≥ 18 нс
Время нарастания / спада ≥ 11 нс
Период от 66,7 нс до 1000000 с
Выброс < 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Время нарастания > 5 нс (1 Вп-п)
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Интерполяция выключена, линейная
Способ редактирования по точкам, сегментами

Генератор гармоник

Порядок гармоник ≤ 16
Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая
Фаза гармоник регулируемая

Характеристики выхода:

Амплитуда (50 Ом) 1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (20 МГц ~ 60 МГц)
Точность установки (1 кГц, >10 мВп-п, синус) ±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) ±0,1 дБ (≤10 МГц)
±0,2 дБ (10 МГц ~ 60 МГц)
Единицы установки Вп-п, Вскз, дБм
Разрешение 1 мВ или 3 бит

Смещение (50 Ом):

Диапазон ±5 В АС+DC
Точность установки ±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:

Импеданс 50 Ом
Защита от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

AM Модуляция (AM) :

Несущая синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (FM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц

ФМ Модуляция (PM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц
Девиация 0 ~ 360°

Частотная манипуляция (FSK, 3FSK, 4 FSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний - для FSK
Внутренний - для 3FSK, 4FSK
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

Фазовая манипуляция (PSK, BPSK, QPSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний - для PSK
Внутренний - для BPSK, QPSK
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

OSK манипуляция:

Несущая синус
Источник Внутренний / Внешний
Период колебаний 8 нс ~ 200 с
Частота переключения 2 мГц ~ 1 МГц

ШИМ модуляция:

Несущая импульсный
Частота модуляции 2 мГц ~ 50 кГц
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация 0%~100% длительности импульса

Вход внешнего запуска:

Диапазон напряжения 75 мВскз ~ ± 2,5 В DC+AC
Полоса 5 МГц
Импеданс входа 100 Ом

Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот от 1 мкГц до 60 МГц
Направление Вверх / Вниз
Время свипирования от 1 мс до 300 с
Время стояния / возврата от 0 мс до 300 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей от 2 мГц до 60 МГц
Количество импульсов в пачке от 1 до 1000000 или бесконечное
Начальная / Конечная фаза от 0° до 360°
Внутренний период от 2 мкс до 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска от 0 нс до 85 с

Частотомер:

Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мкГц ~ 200 МГц
Разрешение по частоте 6 разрядов/с
Диапазон периода от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения диапазон частоты: 1 мкГц ~ 5 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 2 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 50 Ом, 1 МОм
Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 225 МГц
Аттенюация включен: "х10", выключен: "х1"
Система запуска Уровень запуска: ±2,5 В (0.1 %~ 100%)
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты ±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом)

Вход запуска:

Уровень TTL
Длительность импульса > 50 нс
Запуск по фронту нарастающий, спадающий выбирается
Время отклика (задержка запуска) свипирование:< 100 нс, режим пачек < 300 нс

Выход запуска:

Уровень TTL
Длительность импульса > 60 нс
Максимальная частота 1 МГц

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень от 250 мВп-п до 5 Вп-п
Время блокировки < 2 c
Импеданс 1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон от 0° до 360°
Разрешение 0,03°
Выход внутреннего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень 3,3 Вп-п
Импеданс 50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень TTL-совместимый
Импеданс 50 Ом

Основные характеристики:

Тип дисплея Жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание 100~240 В АСскз,45~440 Гц, CATII
Интерфейс USB устройство, USB host (2), LAN
Потребляемая мощность не более 50 Вт
Рабочая температура 10 °C...40 °C
Габаритные размеры 313 х 161 х 117 мм
Вес 3,2 кг
Информация для заказа
  • Цена: от 2 277 700
