Сильфонный клапан BS2-PBW12-11-NC-316-IS(HK)
от 661 000 ₸
Показать оптовые цены- В наличии
- Оптом и в розницу
- Код: BS2-FBW8-08-NC-316-IS(HK)
- +7 (708) 858-69-34Офис Call-центр
Особенности:
- Верхняя набивка обеспечивает вторичную защиту системы над сильфоном
- Гидравлический многослойный сильфон с увеличенным сроком службы
- Невращающийся наконечник штока исключает вероятность образование заусенцев в области седла
- Строго контролируемый ход сильфона для повышения безопасности и продления срока службы
- Сменный сильфон и шток в сборе
- Доступны регулирующие, конические и сферические наконечники штока
- Возможно крепление на панель, сбоку и снизу
- Двойные стопорные штифты обеспечивают надежное крепление рукоятки
- Возможны различные варианты цвета рукоятки
- Каждый клапан CIR-LOK с сильфонным уплотнением проходит заводские испытания гелием с максимальным расходом утечки 4 × 10ˉ⁹ см³ / с через седло, камеру и уплотнения.
|
№ Деталь |
Марка материала/ТУ ASTM |
|
|
Нерж. cталь 316 |
||
|
1 |
Рукоятка |
Зеленый анодированный алюминий 6061/B211 |
|
2 |
Стопорный винт |
Легированная сталь/ANSI 18.3 |
|
3 |
Привод |
Нерж. cталь 416/A582 |
|
4 |
Герметизирующая гайка |
Нерж. cталь 316/A276 |
|
5 |
Сальник |
Нерж. cталь 316/A276 |
|
6 |
Разделитель |
Нерж. cталь 316/A276 |
|
7 |
Набивка |
PTFE или графит |
|
8 |
Гайка |
Нерж. cталь 316/A276 |
|
9 |
Крышка |
Нерж. cталь 316/A479 |
|
10 |
Гайка |
Нерж. cталь 316/A479 |
|
11 |
Штифт |
Нержавеющая сталь |
|
12 |
Гайка крышки |
Нерж. cталь 316/A479 |
|
13 |
Шток |
Нерж. cталь 316/A479 |
|
Сварное кольцо |
Нерж. cталь 316/A479 |
|
|
Сильфоны |
Нерж. cталь 316L |
|
|
14 |
Корпус |
Нерж. cталь 316/A182 |
|
15 |
Наконечник штока |
Нерж. cталь 316/A479 (регулируемый) |
|
PCTFE/D1430 (конический) |
||
|
Cтеллит (регулировочный или сферический) |
||
|
Артикул для заказа |
Тип и размер торцевого соединения |
Отверстие, дюймы (мм) |
Cv |

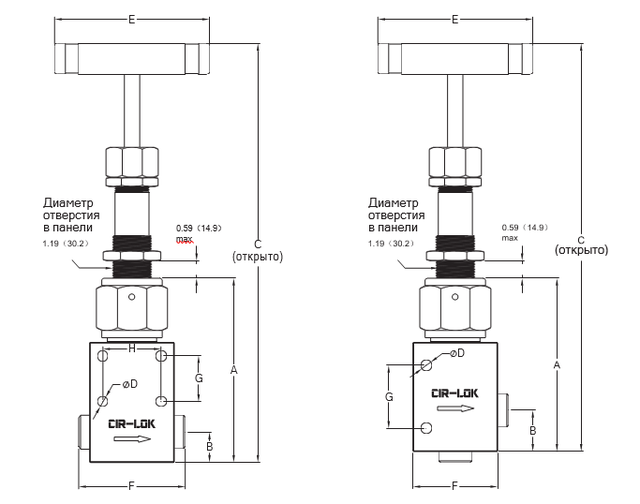

Размеры, дюймы (мм) |
|||||||
|
A |
B |
C |
E |
F |
G |
H |
d |
||||
|
BS2-F4-04- |
1/4" Фитинг |
0.16 (4.1) |
0.36 |
2.69 (59.9) |
0.56 (14.2) |
6.48 (165) |
2.50 (63.5) |
2.46 (62.5) |
1.00 (25.4) |
1.06 (26.9) |
1.00 (25.4) |
|
BS2-F6-06- |
3/8" Фитинг |
0.26 (6.6) |
0.85 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
3.09 (78.5) |
1.13 (28.7) |
1.57 (39.9) |
1.13 (28.7) |
|
BS2-F8-08- |
1/2" Фитинг |
0.30 (7.6) |
1.20 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
3.30 (83.8) |
1.13 (28.7) |
1.57 (39.9) |
1.13 (28.7) |
|
BS2-M6-04- |
6 мм Фитинг |
0.16 (4.1) |
0.36 |
1.49 (37.8) |
0.56 (14.2) |
6.48 (165) |
2.50 (63.5) |
2.46 (62.5） |
1.00 (25.4) |
1.06 (26.9） |
1.00 (25.4) |
|
BS2-M10-07- |
10 мм Фитинг |
0.28 (7.1) |
1.00 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
3.11 (79.0) |
1.13 (28.7) |
1.57 (39.9) |
1.13 (28.7) |
|
BS2-M12-07- |
12 мм Фитинг |
0.28 (7.1) |
1.00 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
3.30 (83.8) |
1.13 (28.7) |
1.57 (39.9) |
1.13 (28.7) |
|
BS2-FSW4-04- |
1/4" FSW Приварка враструб, дюймовая |
0.16 (4.1) |
0.36 |
1.49 (37.8) |
0.56 (14.2) |
6.48 (165) |
2.50 (63.5) |
1.68 (42.7) |
1.00 (25.4) |
1.00 (25.4) |
1.00 (25.4) |
|
BS2-FSW6-06- |
3/8" FSW Приварка враструб, дюймовая |
0.26 (6.6) |
1.00 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
2.27 (57.7) |
1.13 (28.7) |
1.52 (38.6) |
1.13 (28.7) |
|
BS2-FSW8-08- |
1/2" FSW Приварка враструб, дюймовая |
0.30 (7.6) |
1.20 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
2.27 (57.7) |
1.13 (28.7) |
1.52 (38.6) |
1.13 (28.7) |
|
BS2-FBW4-04- |
1/4" FBW Приварка встык, дюймовая |
0.16 (4.1) |
0.36 |
1.49 (37.8) |
0.56 (14.2) |
6.48 (165) |
2.50 (63.5) |
1.68 (42.7) |
1.00 (25.4) |
1.00 (25.4) |
1.00 (25.4) |
|
BS2-FBW8-08- |
1/2" FBW Приварка встык, дюймовая |
0.30 (7.6) |
1.20 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
2.27 (57.7) |
1.13 (28.7) |
1.52 (38.6) |
1.13 (28.7) |
|
BS2-FGFS4-04- |
1/4" Внутренняя GFS |
0.16 (4.1) |
0.36 |
1.49 (37.8) |
0.56 (14.2) |
6.48 (165) |
2.50 (63.5) |
2.76 (70.1) |
1.00 (25.4) |
1.00 (25.4) |
1.00 (25.4) |
|
BS2-FGFS8-08- |
1/2" Внутренняя GFS |
0.30 (7.6) |
1.20 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
2.98 (75.7) |
1.13 (28.7) |
1.52 (38.6) |
1.13 (28.7) |
|
BS2-GFS4-04- |
1/4" Наружная GFS |
0.16 (4.1) |
0.36 |
1.49 (37.8) |
0.56 (14.2) |
6.48 (165) |
2.50 (63.5) |
2.24 (56.9) |
1.00 (25.4) |
1.00 (25.4) |
1.00 (25.4) |
|
BS2-GFS8-08- |
1/2" Наружная GFS |
0.30 (7.6) |
1.20 |
1.61 (40.9) |
0.50 (12.7) |
6.59 (167) |
2.50 (63.5) |
3.00 (76.2) |
1.13 (28.7) |
1.52 (38.6) |
1.13 (28.7) |
| Основные | |
|---|---|
| Цвет | Зелёный |
- Цена: от 661 000 ₸
