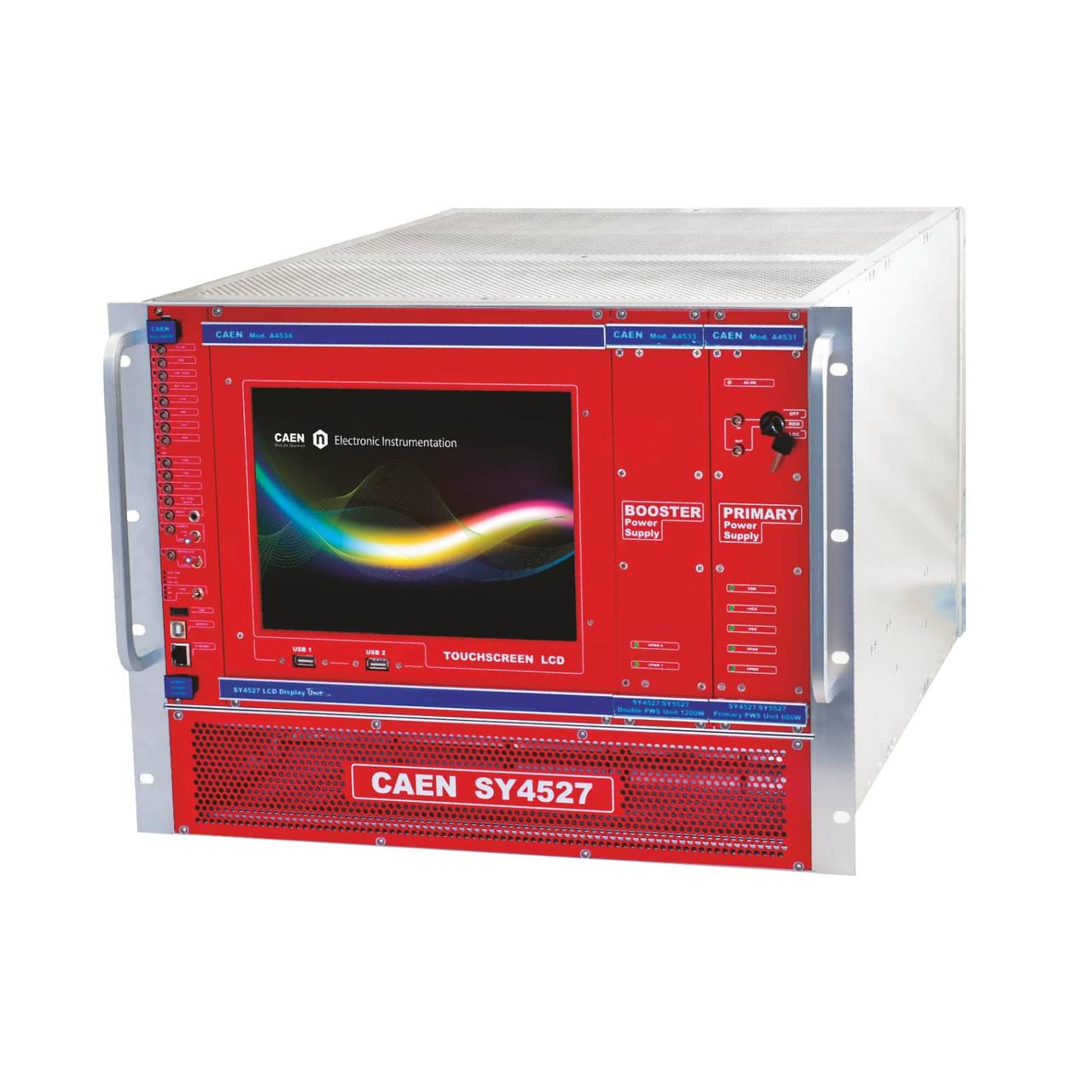

Универсальная многоканальная система электроснабжения SY4527

Особенности:

• Доступен в полностью оснащенном варианте: SY4527 Премиум-версия
• Связь через гигабитный Ethernet
• Связь через Wi-Fi (опция)
• OPC-сервер для упрощения интеграции в DCS
• Быстрая и точная настройка и мониторинг параметров канала
• Цветной сенсорный ЖК-дисплей с диагональю экрана 10,4" или 5,7" (опционально)
• Оперативная установка плат
• Улучшенная обработка отключений
• Аппаратная защита от тока
• Модульный и расширяемый источник питания
• Безопасный доступ к системе через Интернет
• Прикладное программное обеспечение для дистанционного управления
• Графический веб-интерфейс
• Простое обновление встроенного ПО

Описание:

Система SY4527 - это полностью оборудованная экспериментальная версия новой линейки систем электроснабжения, которая представляет собой последнее предложение CAEN в области высоковольтного и низковольтного электроснабжения. Эта система представляет собой совершенно новый подход к производству и распределению электроэнергии, позволяя размещать в одном и том же универсальном корпусе широкий спектр плат с различными функциями, таких как платы высокого и низкого напряжения, универсальные платы ввода-вывода (датчики температуры, давления и т.д.) и контроллеры ответвлений, где последние используются для управления другими удаленными генераторами и распределителями. Модульность, гибкость и надежность - ключевые моменты его конструкции, позволяющие этому модулю соответствовать требованиям, предъявляемым к широкому спектру экспериментальных условий. Основной корпус размещен в евро-механической стойке шириной 19 дюймов и высотой 8 дюймов и состоит из четырех основных секций:

• секция платы с 16 гнездами для размещения плат, распределителей и контроллеров ответвлений; доступна “недорогая” версия с 10 гнездами.
• Секция вентиляторного лотка с 6 вентиляторами, расположенными в два ряда, с программируемой регулировкой скорости вращения;
• блок питания, который состоит из основного источника питания и до 3 блоков питания;
• Блок центрального процессора и передней панели, который включает в себя все интерфейсные средства.

Контроллер центрального процессора доступен в 3 различных версиях: БАЗОВОЙ, РАСШИРЕННОЙ и полной.

• В базовой версии предусмотрены все интерфейсы связи, управление сбросом, блокировкой и индикаторы состояния.
• В расширенной версии также предусмотрены разъемы для управления передачей данных по лучу (CH-ON, GEN, VSEL, ISEL).
• ПОЛНАЯ версия включает в себя полный набор разъемов на панели, блок управления включением и регулятор скорости вращения вентилятора.

Блок питания (PSU) также доступен в трех вариантах исполнения: ОСНОВНОЙ, ОПЦИОНАЛЬНО ОДИНАРНЫЙ и ОПЦИОНАЛЬНО ДВОЙНОЙ.

• Основным блоком питания (A4531) является стандартный блок питания SY4527. Он включает в себя сервисный модуль и блок питания мощностью 600 Вт в одном разъеме. SY4527 оснащен одним основным источником питания A4531
• Дополнительный блок питания обеспечивает дополнительную мощность в 600 Вт в одном разъеме
• Дополнительный двойной блок питания обеспечивает дополнительную мощность в 1200 Вт в модуле с одним разъемом

Интерфейс пользовательского программного обеспечения отличается обычным удобством предыдущих систем CAEN, которые теперь также могут опционально оснащаться цветным сенсорным дисплеем LCD (доступны 10,4" и 5,7"). Модульность была одним из ведущих критериев при проектировании и разработке системы: как блок питания, так и блок платы являются полностью модульными. Секция блоков питания позволяет использовать до 4 блоков питания на каждый мэйнфрейм (мощностью до 4200 Вт) в различных конфигурациях, в то время как секция плат может вмещать до 16 плат, способных выполнять различные функции. Вся линейка плат питания и распределителей, специально разработанных для SY1527, полностью совместима с новыми мэйнфреймами.

Минимальная конфигурация рабочей системы состоит из основного источника питания, одного контроллера центрального процессора и одной платы. Система также позволяет работать с решениями по электроснабжению, состоящими из “контроллеров ответвлений” (размещенных в главном корпусе системы) и “удаленных плат” на детекторе (изготовленных с учетом устойчивости к магнитным полям и радиации). Сложная система управления перемещением с помощью программного обеспечения позволяет контролировать и корректировать условия перемещения по каналам контейнера. Оперативная установка и извлечение плат, что сокращает время простоя глобальной системы и облегчает доступ к вычислительному ядру и периферийным устройствам системы, повышает гибкость системы.

Простота взаимодействия - еще одна ключевая особенность системы SY4527. Интерфейс Gigabit Ethernet (и дополнительный интерфейс Wi-Fi) обеспечивает как простой доступ в Интернет, так и подключение через OPC-сервер к системе управления SCADA. Усовершенствованное программное обеспечение обеспечивает единый набор команд, не зависящий от интерфейса, используемого для взаимодействия с системой. Блок питания и блок платы могут быть синхронизированы извне с помощью разъемов на передней панели. Удобное техническое обслуживание и модернизация, которые составляют основную проблему надежности системы, дополнительно гарантируются возможностью доступа к системе и ее обслуживания через сетевые средства.
