Особенности:
- Доступен в полностью оснащенном варианте: SY5527 Премиум-версия
- Связь через гигабитный Ethernet
- Связь через Wi-Fi (опционально)
- OPC-сервер для упрощения интеграции в DCS
- Быстрая и точная настройка и мониторинг параметров канала
- Цветной сенсорный ЖК-дисплей диагональю 5,7 дюйма (опционально)
- Оперативная установка плат
- Улучшенная обработка отключений
- Аппаратная защита от тока
- Модульный и расширяемый источник питания
- Безопасный доступ к системе через Интернет
- Прикладное программное обеспечение для дистанционного управления
- Графический веб-интерфейс
- Простое обновление встроенного ПО
Описание:

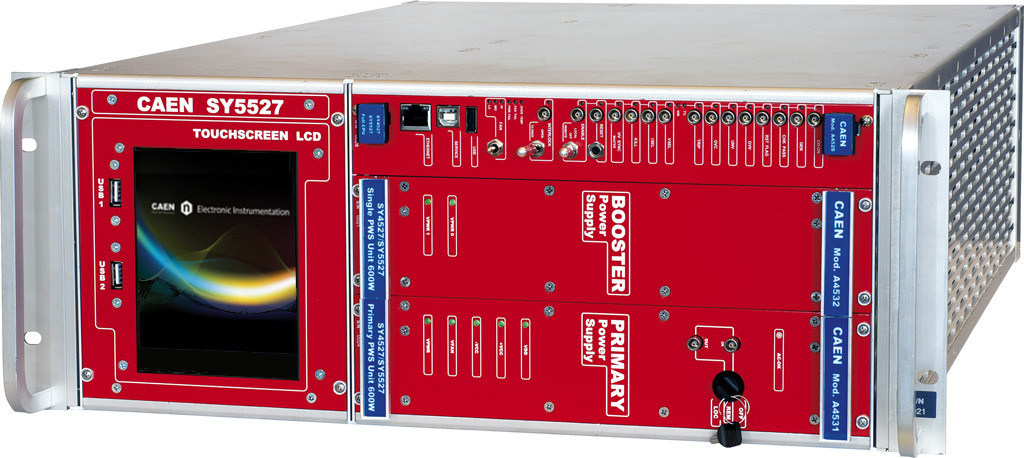

Модель CAEN. SY5527 - это полностью оборудованная экспериментальная версия новой линейки систем электропитания, которая представляет собой последнее предложение CAEN в области высоковольтного и низковольтного электроснабжения. Эта система представляет собой совершенно новый подход к производству и распределению электроэнергии, позволяя размещать в одном и том же универсальном корпусе широкий спектр плат с различными функциями, таких как платы высокого и низкого напряжения, универсальные платы ввода-вывода (датчики температуры, давления и т.д.) и контроллеры ответвлений, где последние используются для управления другими удаленными генераторами и распределителями. Модульность, гибкость и надежность - ключевые моменты его конструкции, позволяющие этому модулю соответствовать требованиям, предъявляемым к широкому спектру экспериментальных условий. Основной корпус размещен в евро-механической стойке шириной 19 дюймов и высотой 4U и состоит из четырех основных секций:
- Секция платы с 6 разъемами для размещения плат, распределителей и контроллеров ответвлений; доступна “недорогая” версия с 4 разъемами.
- Секция вентиляторного лотка с 3 вентиляторами, расположенными в два ряда, с программируемой регулировкой скорости вращения;
- Секция центрального процессора и передней панели, которая включает в себя все интерфейсные средства.
- Блок питания, состоящий из основного источника питания и до 2-х блоков питания;
- В “бюджетной” версии используется только основной источник питания
Контроллер центрального процессора доступен в 3-х различных версиях: БАЗОВОЙ, РАСШИРЕННОЙ и ПОЛНОЙ.
- В базовой версии предусмотрены все интерфейсы связи, управление сбросом, блокировкой и индикаторы состояния.
- В расширенной версии также предусмотрены разъемы для управления передачей данных по лучу (CHON, GEN, VSEL, ISEL).
- В полной версии предусмотрен полный набор разъемов на панели, блок управления включением и регулятор скорости вращения вентилятора. В базовой версии предусмотрены все интерфейсы связи, управление сбросом, блокировкой и индикаторы состояния.
- РАСШИРЕННАЯ версия также содержит разъемы для управления квитированием beam (CH-ON, GEN, VSEL, ISEL).
- ПОЛНАЯ версия включает в себя полный набор разъемов на панели, блок управления включением и регулятор скорости вращения вентилятора.
Model | Reset In | Interlock In | Fan Speed | Vsel/Isel | Status Out | Kill In | Remote Enable |
---|---|---|---|---|---|---|---|
A4528 Full | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ |
A4528 Advanced | ✔️ | ✔️ | ✔️ | ✔️ | |||
A4528 Basic | ✔️ | ✔️ |
Блок питания (PSU) также доступен в трех вариантах исполнения: ОСНОВНОЙ, ОПЦИОНАЛЬНО ОДИНАРНЫЙ и ОПЦИОНАЛЬНО ДВОЙНОЙ.
- Основным блоком питания (A4531) является стандартный блок питания SY5527. Он включает в себя служебный блок питания и блок питания мощностью 600 Вт в одном разъеме. В состав SY5527 входит один основной блок питания A4531
- Дополнительный одиночный блок питания обеспечивает дополнительную мощность в 600 Вт в однослотовом модуле
- Дополнительный двойной блок питания обеспечивает дополнительную мощность в 1200 Вт в однослотовом модуле
Интерфейс пользовательского программного обеспечения отличается обычным удобством предыдущих систем CAEN, которые теперь также могут опционально оснащаться цветным сенсорным дисплеем с диагональю 5,7 дюйма (недоступен в недорогих версиях). Модульность была одним из ведущих критериев при проектировании и разработке системы: как блок питания, так и блок платы являются полностью модульными. Секция блоков питания позволяет использовать до 2 блоков питания на каждый мэйнфрейм (мощностью до 1800 Вт) в различных конфигурациях, в то время как секция плат может вмещать до 16 плат, способных выполнять различные функции. Вся линейка плат питания и распределителей, специально разработанных для SY1527, полностью совместима с новыми мэйнфреймами.
Минимальная конфигурация рабочей системы состоит из основного источника питания, одного контроллера центрального процессора и одной платы. Система также позволяет работать с решениями по электроснабжению, состоящими из “контроллеров ответвлений” (размещенных в главном корпусе системы) и “удаленных плат” на детекторе (изготовленных с учетом устойчивости к магнитным полям и радиации). Сложная система управления перемещением с помощью программного обеспечения позволяет контролировать и корректировать условия перемещения по каналам контейнера. Оперативная установка и извлечение плат, что сокращает время простоя глобальной системы и облегчает доступ к вычислительному ядру и периферийным устройствам системы, повышает гибкость системы.
Простота взаимодействия - еще одна ключевая особенность системы SY5527. Интерфейс Gigabit Ethernet (и дополнительный интерфейс Wi-Fi) обеспечивает как простой доступ в Интернет, так и подключение через OPC-сервер к системе управления SCADA. Усовершенствованное программное обеспечение обеспечивает единый набор команд, не зависящий от интерфейса, используемого для взаимодействия с системой. Блок питания и блок платы могут быть синхронизированы извне с помощью разъемов на передней панели. Удобное техническое обслуживание и модернизация, которые составляют основную проблему надежности системы, дополнительно гарантируются возможностью доступа к системе и ее обслуживания через сетевые средства.
Усовершенствованное программное обеспечение
Новый SY4527 оснащен полным набором программных средств для управления устройством и всеми параметрами высоковольтных и низковольтных плат, от библиотек низкого уровня до графического прикладного программного обеспечения.
Кроме того, расширенная версия программного обеспечения GECO2020 предоставляет возможности ведения журнала и создания сценариев.
Логгер - это полезный инструмент, который записывает каждую команду, отправленную в систему, и каждое предупреждение, обнаруженное системой. Таким образом, можно автоматически отслеживать поведение каждого отдельного параметра во время выполнения операций. Сложными и расширенными командами можно управлять с помощью скриптов. Основанный на простом фирменном синтаксисе, этот инструмент обеспечивает гибкое и полностью настраиваемое управление всеми аспектами системы и платы.
На новой объединительной плате были реализованы два новых мощных улучшения:
- Новая распределительная шина питания 48 В
- FLEXRAY Fast Serial Link
Технические параметры:
Упаковка
Стойка Euro-mechanics шириной 19 дюймов и высотой 4U
Ширина: 19 дюймов (483 мм)
Высота: 4U (177 мм)
Размеры: 747 мм / 667 мм (без ручек)
Вес
Вес мэйнфрейма: 14 кг (*В комплект поставки входят один основной источник питания (мод.A4531) и один центральный процессор (мод.A4528); платы в комплект не входят*)
(*) В комплект поставки входят один основной источник питания (мод.A4531) и один центральный процессор (мод.A4528); платы в комплект не входят.
Уровень звукового давления в системе вентиляции
Высокий: 78,5 дБА
Средний: 67,5 дБА
Низкий уровень: 48 дБА
Потребляемая мощность
Диапазон напряжений: 100/240 В переменного тока
Максимальный ток: 25 А
Максимальная мощность: 2500 Вт при 220 В переменного тока; 2340 Вт при 110 В переменного тока
Частота: 50/60 Гц Предохранитель 10×38 25A Rapid 600V
Максимальное количество плат в ящике
6 (4 в недорогой версии)
Максимальное количество блоков питания в ящике
2 (1 основной + 1 дополнительный) (*Смотрите выходную мощность SY5527*)
Выходная мощность основного блока питания
600 Вт (сеть 220 В переменного тока)
550 Вт (сеть 110 В переменного тока)
Выходная мощность дополнительного блока питания
Одноместное исполнение: 600 Вт (сеть 200 В переменного тока); 550 Вт (сеть 110 В переменного тока)
Двухместное исполнение: 1200 Вт (сеть 220 В переменного тока); 110 Вт (сеть 110 В переменного тока)
Максимальная выходная мощность
1800 Вт (сеть 220 В переменного тока)
1650 Вт (сеть 110 В переменного тока); 600 Вт в недорогом исполнении
ЦП
3 версии: БАЗОВАЯ, РАСШИРЕННАЯ и ПОЛНАЯ
Дисплей
Цветной сенсорный ЖК-дисплей с диагональю 5,7 дюйма (опционально) с двумя портами USB 2.0 для регистрации событий, резервного копирования и восстановления конфигурации; недоступен в недорогой версии
Общение
Гигабитный Ethernet
Wi-Fi (опционально)
Программное обеспечение
Программное обеспечение для управления графическим интерфейсом
Операционные системы: MS Windows, Linux
Инструмент веб-конфигуратора
Расширенное программное обеспечение (опционально)
Включает расширенные функции, такие как ведение журнала, создание сценариев, обработка сигналов тревоги
Дополнительные функции
Совместимость с OPC-сервером
Съемный блок вентиляторов
Быстрое последовательное подключение FLEXRAY
Требования к окружающей среде
Рабочая температура: от 5°C до +40°C
Рабочая влажность: от 10% до +90% без образования конденсата
Температура хранения: от -30°C до +80°C
Влажность при хранении: от 5% до 90% без образования конденсата
Основные | |
---|---|
Производитель | Rapid |
