8-Канальная плата с плавающим каналом 8 В/12 А A2551

Особенности:

• 8 независимо управляемых низковольтных каналов
• Выходное напряжение 0÷8 В и максимальный ток 12 А (60 Вт)
• Отдельные плавающие каналы
• Разъемы DB37 или 8-контактные разъемы D-Sub
• Отдельные линии дистанционного управления (только для A2551A)
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

Блок питания A2551 представляет собой плату одной ширины (шириной 5 ТЕ), на которой расположены 8 независимых низковольтных индивидуальных плавающих каналов, совместимых с универсальной многоканальной системой питания CAEN (SY4527, SY5527). A2551 выпускается в различных исполнениях, оснащенных 8-контактным разъемом D-Sub или разъемом DB37:

 Разъем DB37
Одинарный (шириной 5 ТЕ), 8 каналов для модели A2551A

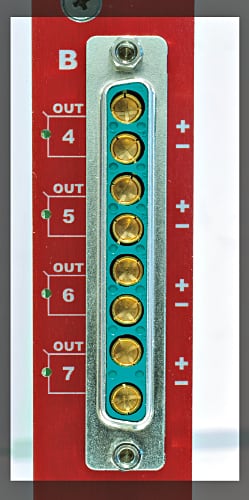

  D-Sub 8W8 – 8-контактный сильноточный разъем

Одинарный (шириной 5 ТЕ), 8 каналов для модели A2551

2551 Отдельный плавающий канал обеспечивает заземление детектора, снижая уровень шума. Плавающие каналы изолированы друг от друга напряжением до ±500 В. Каждый выходной канал снабжен индивидуальными линиями дистанционного зондирования для компенсации падения напряжения на соединительных кабелях.

Диапазон выходных напряжений составляет 0 ÷ 8 В при разрешении монитора 0,2 мВ (напряжения на разъеме и датчике). Максимальный выходной ток составляет 12 А при разрешении монитора 500 мкА.Максимальная мощность канала составляет 60 Вт. Время нарастания и спада выходного напряжения может быть выбрано независимо для каждого канала в диапазоне 1 ÷ 500 В/с (с шагом 1 В/с).

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

• Обнаружение перенапряжения: если напряжение в канале превышает запрограммированное пороговое значение перенапряжения (OVVThr), он сигнализируется о “перенапряжении” и выключается.
• Обнаружение пониженного напряжения: если напряжение в канале падает ниже запрограммированного порога пониженного напряжения (UNVThr), он сигнализируется о “пониженном напряжении” и выключается.
• Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий его запрограммированный предел, он сигнализируется как находящийся в режиме “перегрузки по току”; при обнаружении перегрузки по току соответствующий канал может быть запрограммирован либо на отключение по истечении запрограммированного времени отключения, либо на продолжение подачи максимально допустимого тока: эта функция позволяет модуль для работы в качестве генератора тока.
• Глобальный разъем включения/выключения: позволяет отключать каналы, а также с помощью логических сигналов на передней панели можно включать каждый канал по отдельности (только A2551A).

Техничекие параметры:

Упаковка
ширина 1 единица (5 TE); Высота механики 6U

Количество каналов
8

Полярность
Индивидуальная плавающая (изоляция ±500 В)

Выходное напряжение
0 ÷ 8 В

Максимальный выходной ток
12 А

Максимальная выходная мощность (выход разъема)
60 Вт

Разрешение Vset
0,2 мВ

Разрешение Iset
0,5 мА

Разрешение Vmon
0,2 мВ

Разрешение Imo
0,5 мА

Увеличение/уменьшение скорости
1-500 В/с (шаг 1 В/с)

Пульсации напряжения (10 Гц ÷ 20 МГц)

Типичное значение: <3 МВт/ч

Максимальное значение: <5 МВт/ч

Точность
Vout/Vmin: = 0,1% = 20 мВ

Вход/выходное напряжение: ± 0,1% ± 20 мВ

Вход/выходное напряжение: ± 1% ± 50 мА

Вход/выходное напряжение: ± 1% ± 100 мА

Аппаратная защита от избыточного напряжения
Тип 10,5 В

Поездка
от 0 до 999,9 с; 1000 с = бесконечно; шаг 0,1с

Диапазон температур
0 ÷ 45°C
