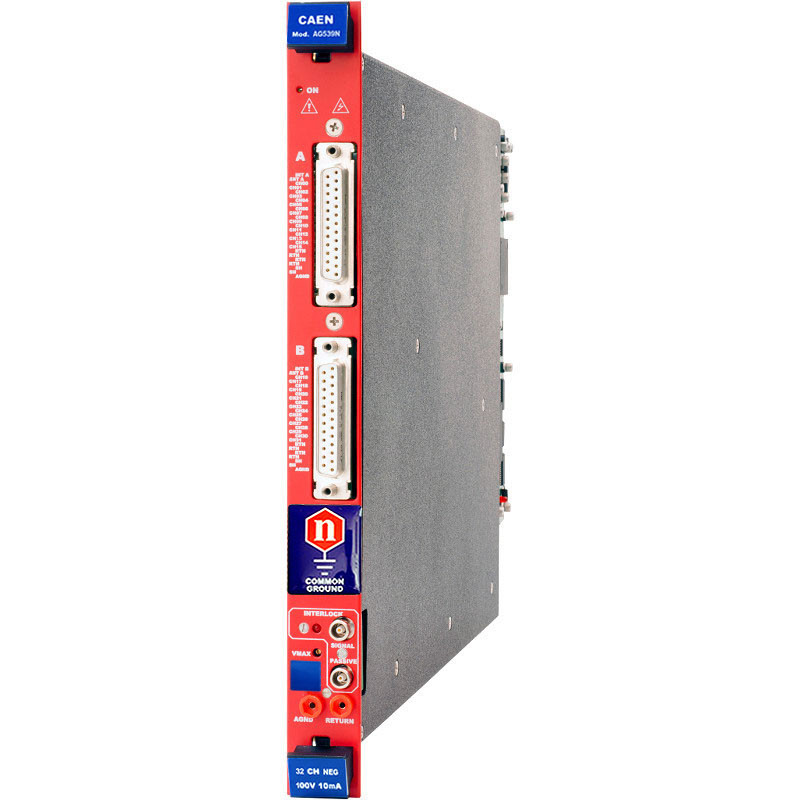

12/24/32-канальные платы общего заземления напряжением 100 В/10 мА AG539

Цену уточняйте

  • В наличии
  • Оптом и в розницу
  • Код: AG539
12/24/32-канальные платы общего заземления напряжением 100 В/10 мА AG539
12/24/32-канальные платы общего заземления напряжением 100 В/10 мА AG539В наличии
Цену уточняйте
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Особенности:

  • 12/24/32 независимо управляемых высоковольтных канала
  • Диапазон выходного напряжения 100 В / 10 мА
  • Доступны с положительной, отрицательной или смешанной полярностью (только с разъемами SHV)
  • Многополюсные разъемы DB25 или коаксиальные разъемы SHV
  • Низкая пульсация
  • Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
  • Логика блокировки для включения устройства
  • Программное обеспечение для простого управления каналами

Описание:

Источники питания AG539 family имеют 32, 24 или 12 независимых высоковольтных каналов. AG539 доступен в различных исполнениях, оснащенных разъемом SHV или DB25:

  Разъем DB25
Одинарная ширина (5 TE), 24 канала для моделей AG539LP, AG539LN
Двойная ширина (10 TE), 32 канала для моделей AG539N, AG539P

  Разъем SHV
Одинарная ширина (5 TE в ширину), 12 каналов для моделей AG539DN, AG539DP, AG539SM
Двойная ширина (10 TE в ширину), 24 канала для моделей AG539SM. AG539SN, AG539S

Каналы имеют общее заземление, а диапазон выходного напряжения составляет 0 ÷ 100 В (с шагом 10 мВ) при разрешении монитора 1 мВ. Максимальный выходной ток составляет 10 мА (с шагом 200 нА) при разрешении монитора 10 нА.

Плата доступна как с положительной, так и с отрицательной выходной полярностью. Также доступна смешанная версия с 6/12 положительными и 6/12 отрицательными каналами (только с разъемами SHV). Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 50 В/с (шаг 1 В/с).

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
12 / 24 / 32 (Общее заземление)

Выходное напряжение
0÷100 В

Полярность
Положительная / отрицательная / смешанная в зависимости от приобретенной версии

Максимальный выходной ток
10 мА

Разрешение установки напряжения
10 мВ

Разрешение монитора напряжения
1 мВ

Текущее установленное разрешение
200 nA

Текущее разрешение монитора
10 nA

Аппаратное обеспечение VMAX
0÷100 В, общее для всех каналов платы

Аппаратная точность VMAX
1 В

Программное обеспечение VMAX
0÷100 В настраивается для каждого канала

Программное разрешение VMAX
1 В

Увеличение/уменьшение напряжения
1÷50 Вольт/сек, шаг 1 Вольт/сек

Пульсации напряжения
< 5 мВпп (макс.)
< 3 мВпп (тип)
Точность Vmon в зависимости от Vout
±0,02 % ±50 мВ

Vset в сравнении с точностью Vout
±0,02 % ±50 мВ

Imon в сравнении с точностью Iout
±2 % ±10 мкА

Iset в сравнении с точностью Iout
±2 % ±10 мкА

Максимальная выходная мощность
1 Вт на канал

Потребляемая мощность
AG 539: 64 Вт при полной мощности
AG539L, AG539S: 48 Вт при полной мощности
AG539D: 24 Вт при полной мощности
