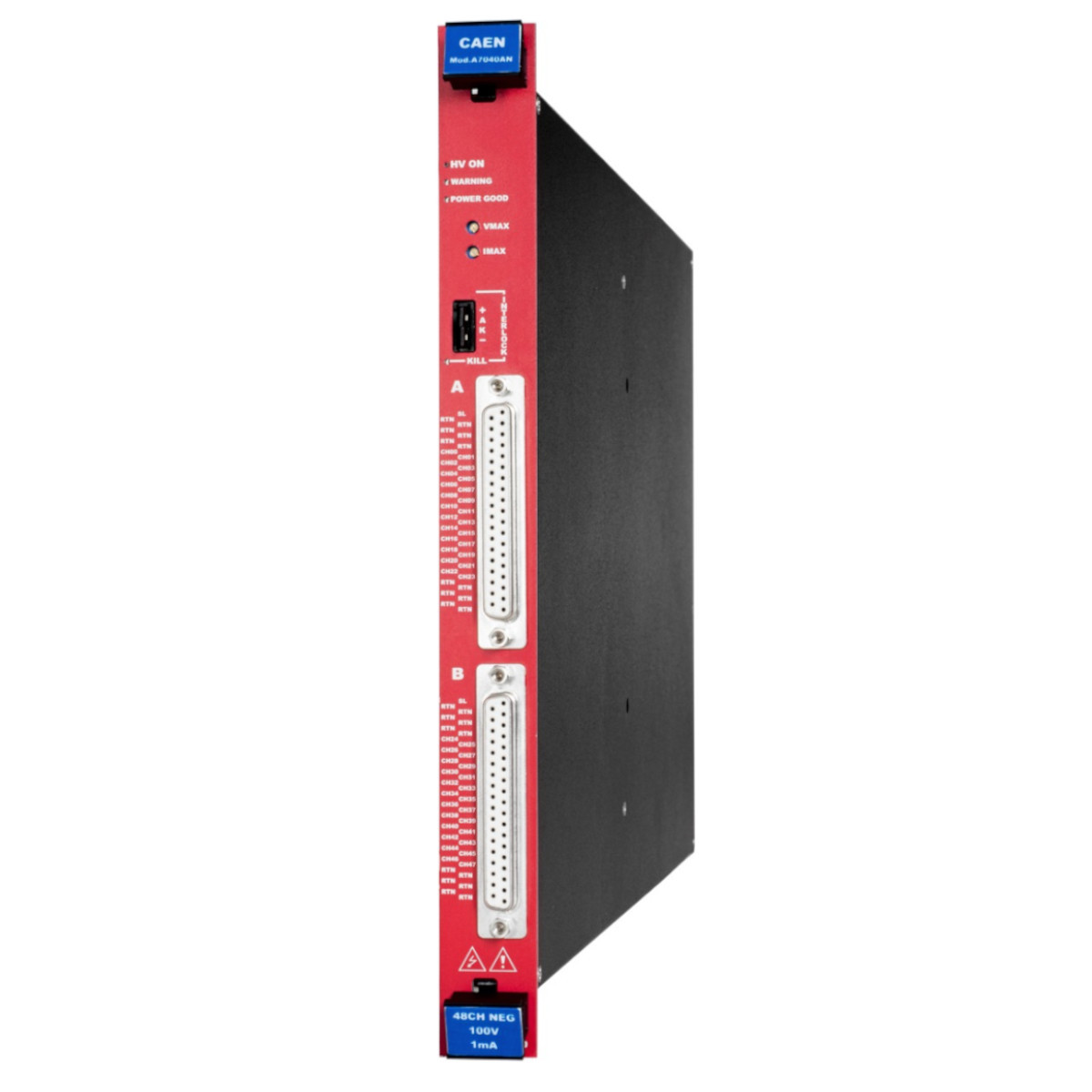

48-канальная Общая плавающая плата возврата 100 В/1 мА A7040

Особенности:

• 48 независимо управляемых высоковольтных каналов
• Диапазон выходного напряжения 100 В / 1 мА
• Доступны как с положительной, так и с отрицательной полярностью
• Многополюсные разъемы DB37
• Общий плавающий возврат, общий для всех каналов
• Низкие пульсации
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от напряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

CAEN Mod. A7040 - это новый источник питания общего назначения высокой плотности, обеспечивающий безопасность, производительность и управляемость полностью независимой канальной технологии по выгодной цене дистрибьютора!

Эта плата с одной шириной (5 ТЕ), которая хорошо подходит для больших матриц кремниевых детекторов, содержит 48 независимых высоковольтных каналов, доступных как с положительной, так и с отрицательной полярностью, и оснащена разъемом DB37. Максимальный выходной ток составляет 1 мА при разрешении монитора 2 нА. Максимальное выходное напряжение может быть установлено с помощью потенциометра на значение, общее для всех каналов и считываемое с помощью программного обеспечения.

Каналы A7040 имеют общий плавающий возврат, который позволяет заземлять детектор, снижая уровень шума; плавающий возврат изолирован от заземления корпуса до ±50 В. Каналы подключаются через разъемы DB37.

  Разъем DB37
Одинарный (шириной 5 ТЕ), 48 каналов для моделей A7040AN, A7040AP

Диапазон выходного напряжения составляет 0 ÷ 100 В при разрешении монитора 0,2 мВ. Максимальный выходной ток составляет 1 мА при разрешении монитора 2 нА.

Программируется независимо для каждого канала:

Выходное напряжение 0 ÷ 100 В, шаг: 2 мВ
Ограничение по току (Iset) 0 ÷ 1 мА, шаг: 20 нА
Увеличение/уменьшение напряжения в
1 ÷ 50 В/диапазон, шаг: 1 В/сек
Параметр отключения 0 ÷ 999,9 с; 1000 с = Бесконечный шаг: 0,1 с

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.
