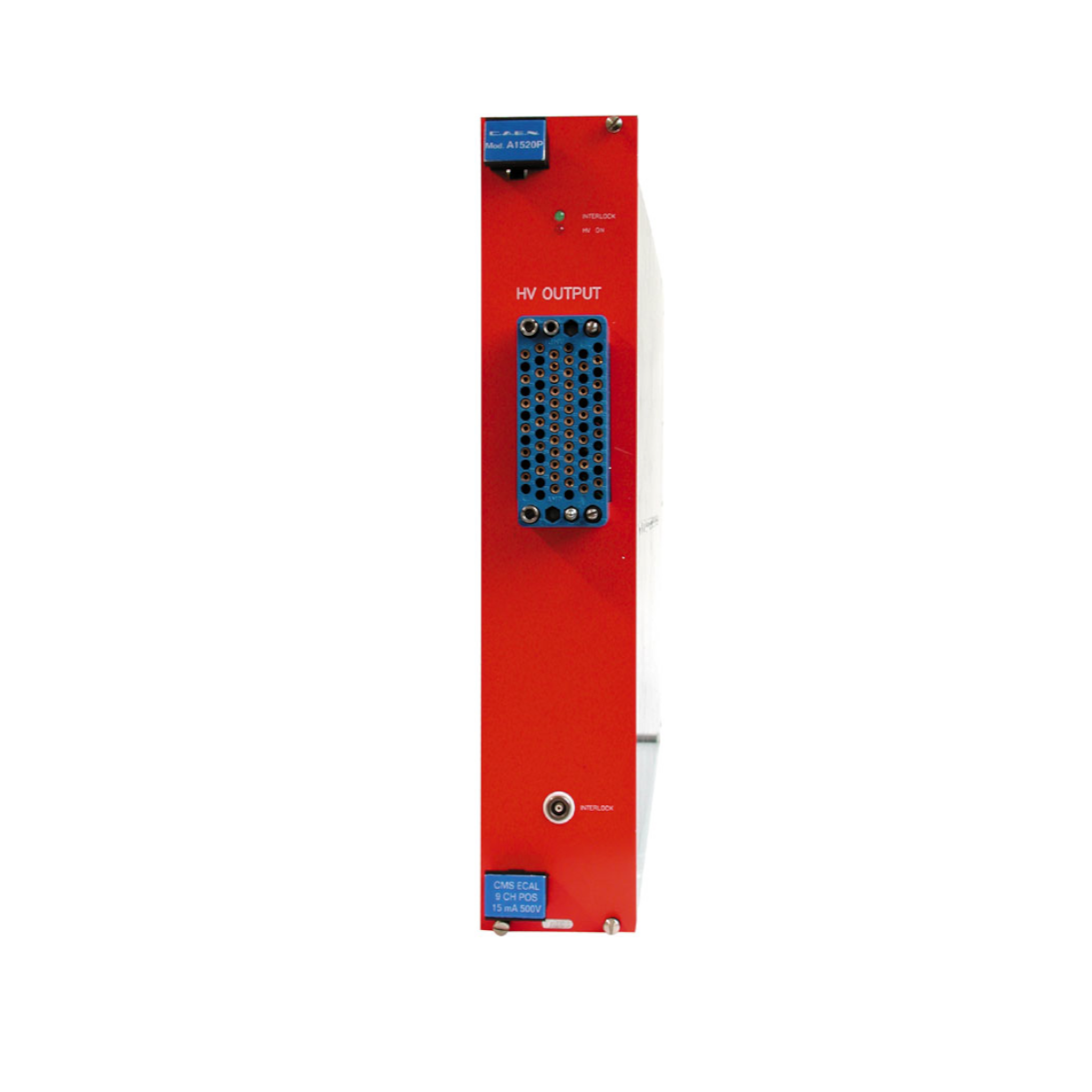

12-канальная плавающая плата напряжением 500 В, 15 мА A1520P

Особенности:

• 12 независимо управляемых высоковольтных каналов
• Выходной диапазон 500 В / 15 мА
• Положительная полярность
• Отдельные плавающие каналы
• Многоконтактный разъем AMP
• 17-разрядная настройка напряжения / разрешение монитора
• Температурная стабильность ±1 ppm/°C
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

CAEN Mod. A1520P имеет 12 положительных высоковольтных каналов; каждый выходной канал имеет независимое плавающее заземление. Выходное напряжение можно программировать и контролировать в диапазоне 0 ÷ +500 В с шагом 1 мВ (разрешение 17 бит). Все выходные каналы снабжены линиями дистанционного зондирования для компенсации падения напряжения на кабелях.
Плата оснащена защитой как от тока, так и от напряжения. Для каждого канала также можно установить предельный выходной ток в диапазоне 0 ÷ 15 мА с шагом 250 нА.
Выходной ток контролируется с разрешением 25 нА. При возникновении перегрузки по току соответствующий канал можно запрограммировать либо на отключение по истечении запрограммированного времени отключения, либо на поддержание максимально допустимого тока: эта особенность позволяет модулю работать в качестве генератора тока.
Глобальный разъем включения/выключения позволяет отключать каналы, если он не подключен на 50 Ом. Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 50 В/с (шаг 1 В/с). Кроме того, плавающие каналы обеспечивают заземление на детекторе, что позволяет снизить уровень шума. Плата оснащена 75-контактным выходным разъемом усилителя.

  75-контактный выходной разъем усилителя
Механика шириной 10 футов, высотой 6 дюймов, 12 каналов для модели A1520P

Технические параметры:

Упаковка
Механика шириной 10 футов и высотой 6 дюймов

Полярность
Положительный

Количество каналов
12

Выходное напряжение
0÷500 В

Максимальный выходной ток
15 мА

Установленное напряжение / разрешение монитора
1 мВ

Установленное разрешение по току
250 нА

Текущее разрешение монитора
25 нА

Предел SVMAX
0÷500 В, с шагом 1 В

Предел SVMAX
0÷500 В, общий для всех каналов платы

Скорость нарастания/спада напряжения
1÷50 Вольт/сек, шаг 1 Вольт/сек

Разрешение монитора температуры
1° C

Диапазон температур
+15 ÷ +40 °C

Низкочастотный шум (f < 100 кГц)
< 20 МВт/ч

Высокочастотный шум (f < 100 кГц)
< 4 МВт/ч

Соотношение между Vmon и Vout*
±40 стр/мин

* Большинство плат могут работать независимо от того, подключен ли к мэйнфреймам SY1527 источник переменного тока частотой 50 Гц или 60 Гц; серия A1520P, напротив, требует заводской калибровки, поэтому пользователь должен проверить, откалибрована ли плата для работы на нужной частоте (50 Гц или 60 Гц).

Vset и Выходная точность
±40 ppm

Imon и Выходная точность
±(250 nA +100 ppm)

Iset и Выходная точность
±(1 мкА + 200 ppm)

Термостабильность
±3 ppm/°C

Кратковременная воспроизводимость
±40 ppm
