12/24/32-канальные 500 В/10 мА Обычные плавающие возвратные платы A1541

Цену уточняйте

  • В наличии
  • Оптом и в розницу
  • Код: A1541
12/24/32-канальные 500 В/10 мА Обычные плавающие возвратные платы A1541
12/24/32-канальные 500 В/10 мА Обычные плавающие возвратные платы A1541В наличии
Цену уточняйте
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Особенности:

  • 12/24/32 независимо управляемых высоковольтных канала
  • Выходной диапазон 500 В / 10 мА
  • Доступны как с положительной, так и с отрицательной или смешанной полярностью (только с разъемами SHV)
  • Многополюсные разъемы DB25 или коаксиальные разъемы SHV
  • Общий плавающий обратный сигнал, используемый всеми каналами
  • Низкая пульсация
  • Предупреждение о пониженном/повышенном напряжении, перегрузках по току и максимальном значении напряжения защита от перенапряжения
  • Логика блокировки для включения устройства
  • Программное обеспечение для простого управления каналами

Описание:

Источники питания A1541 family имеют 32, 24 или 12 независимых высоковольтных каналов. A1541 доступен в различных исполнениях, оснащенных разъемом SHV или DB25:

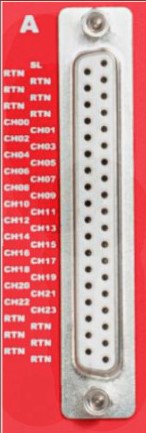

  Разъем DB25
Одинарная ширина (5 TE), 24 канала для моделей AG539LP, AG539LN
Двойная ширина (10 TE), 32 канала для моделей AG539N, AG539P

  Разъем SHV
Одинарная ширина (5 TE в ширину), 12 каналов для моделей AG539DN, AG539DP, AG539SM
Двойная ширина (10 TE в ширину), 24 канала для моделей AG539SM. AG539SN, AG539S

Каналы имеют общий плавающий возврат, который позволяет заземлить детектор и снизить уровень шума. Диапазон выходного напряжения составляет 0 ÷500 В (шаг 10 мВ) при разрешении монитора 1 мВ. Максимальный выходной ток составляет 10 мА (шаг 200 нА) при разрешении монитора 10 нА.

Платы оснащены защитой как от тока, так и от напряжения, доступны как с положительной, так и с отрицательной полярностью выхода. Также доступна смешанная версия с 6/12 положительными и 6/12 отрицательными каналами (только с разъемами SHV).

Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 100 В/с (шаг 1 В/с).

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
12 / 24 / 32 (Общий плавающий возврат)

Выходное напряжение
0÷500 В

Полярность
Положительная / отрицательная / смешанная в зависимости от приобретенной версии
(У смешанных плат половина каналов имеет положительную полярность, а половина - отрицательную)

Максимальный выходной ток
10 мА

Разрешение по установленному напряжению
10 мВ

Разрешение монитора напряжения
1 мВ

Разрешение по установленному току
200 нА

Текущее разрешение монитора
10 нА

Аппаратное обеспечение VMAX
0÷500 В, общее для всех каналов платы

Аппаратная точность VMAX
1 В

Программное обеспечение VMAX
0÷500 В настраивается для каждого канала

Программное разрешение VMAX
1 В

Увеличение/уменьшение амплитуды
1÷100 Вольт/сек, шаг 1 Вольт/сек

Пульсации напряжения
< 5 мВпп (макс.)
< 3 мВпп (тип)

Точность Vmon в зависимости от Vout
±0,02%±50 мВ

Vset в зависимости от Выходная точность
±0,02%±50 мВ

Imon и Выходная точность
±2% ±10 мкА

Iset и Выходная точность
±2% ±10 мкА

Максимальная выходная мощность
5 Вт на канал

Потребляемая мощность при полной мощности
32 канала (A1541): 320 Вт
24 канала (A1541L, A1541S): 240 Вт
12 каналов (A1541D): 120 Вт

Информация для заказа
