16-канальная двухдиапазонная плата с полным плавающим каналом 500 В/1 мА - 100 мкА A1612

Цену уточняйте

  • В наличии
  • Оптом и в розницу
  • Код: A1612
16-канальная двухдиапазонная плата с полным плавающим каналом 500 В/1 мА - 100 мкА A1612
16-канальная двухдиапазонная плата с полным плавающим каналом 500 В/1 мА - 100 мкА A1612В наличии
Цену уточняйте
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Особенности:

  • 16 независимо управляемых плавающих каналов с двойным диапазоном токов
  • выходные диапазоны 500 В (1 мА / 100 мкА)
  • Разрешение монитора напряжения 1 мВ
  • Разрешение монитора тока:
  • высокий диапазон: 1
  • нА, низкий диапазон: 100 пА
  • Программируемая скорость повышения / понижения напряжения
  • Типичные пульсации напряжения менее 3 МВт/ч (1 кГц ÷ 20 МГц)
  • Программируемая защита от перегрузки по току
  • Программируемый параметр ОТКЛЮЧЕНИЯ
  • Разъем DB37
  • Работа генератора тока в режиме перегрузки по току

Описание:

Модуль CAEN Mod. A1612 представляет собой плату с одной шириной (5TE), на которой расположены 16 отдельных плавающих каналов, подключаемых через разъем DB37. Выходное напряжение составляет 0 ÷ 500 В при разрешении 10 мВ для установки/монитора. Максимальное значение тока составляет 1 мА при разрешении настройки 100 нА (низкий диапазон: 100 мкА; разрешение настройки 10 нА).

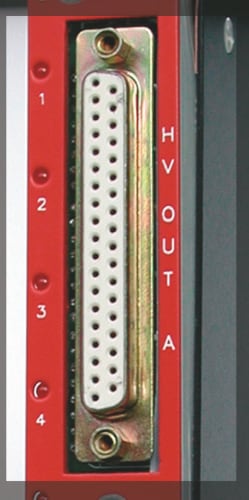

  Разъем DB37
Одинарный (шириной 5 ТЕ), 16 каналов для модели A1612

Каналы совместно используют отдельные плавающие каналы, что позволяет заземлить детектор, снижая уровень шума. Универсальный разъем включения/выключения позволяет отключать каналы. Скорость изменения напряжения может устанавливаться независимо для каждого канала и обеспечивать два диапазона тока (выбирается программно).

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.

Технические параметры:

Количество каналов
16 Отдельных плавающих (изоляция ±500 В)

Выходное напряжение
0 ÷ 500 В

Максимальный ток
Диапазон низких частот: 100 мкА
Диапазон высоких частот: 1 мА

Разрешение монитора напряжения
10 мВ

Разрешение по установленному току
20 нА

Текущее разрешение монитора
Низкий диапазон: 100 пА
Высокий диапазон: 1 нА

Аппаратное обеспечение VMAX
0÷500 В, общее для всех каналов платы

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0÷500 В настраивается для каждого канала

Программное разрешение VMAX
1 В

Увеличение/уменьшение амплитуды
1÷50 Вольт/сек, шаг 1 Вольт/сек

Пульсации (при максимальной нагрузке 10 нф)
1 кГц ÷ 20 МГц: максимальное значение: <7 мВпп; типичное значение: <5 мВпп

10 Гц ÷ 1 кГц: макс.: <8 мБит/с; типичное значение: <6 мБит/с

Контроль напряжения в зависимости
от типичного выходного напряжения: ±0,03 % ±0,05 В
максимальное значение: ±0,05 % ±0,1 В

Точность текущего монитора и выходящего
Типичный высокий диапазон выходного тока: ±0,5% ±0,5 мкА
Максимальный высокий диапазон: ±1% ±1 мкА
Типичный низкий диапазон: ±0,5% ±0,05 мкА
Максимальный низкий диапазон: ±1% ±0,1 мкА

Точность тока установки и выходящего
Типичный высокий диапазон выходного тока: ±0,5% ±0,5 мкА
Максимальный высокий диапазон: ±1% ±1 мкА
Типичный низкий диапазон: ±0,5% ±0,05 мкА
Максимальный низкий диапазон: ±1% ±0,1 мкА

Выходной разъем
Многоконтактный разъем DB37

Информация для заказа
  • Цена: Цену уточняйте
