12/24/32-канальные платы общего заземления напряжением 500 В/10 мА AG541

Описание:

• 12/24/32 независимо управляемых высоковольтных канала
• Выходной диапазон 500 В / 10 мА
• Доступны с положительной, отрицательной или смешанной полярностью (только с разъемами SHV)
• Многополюсные разъемы DB25 или коаксиальные разъемы SHV
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

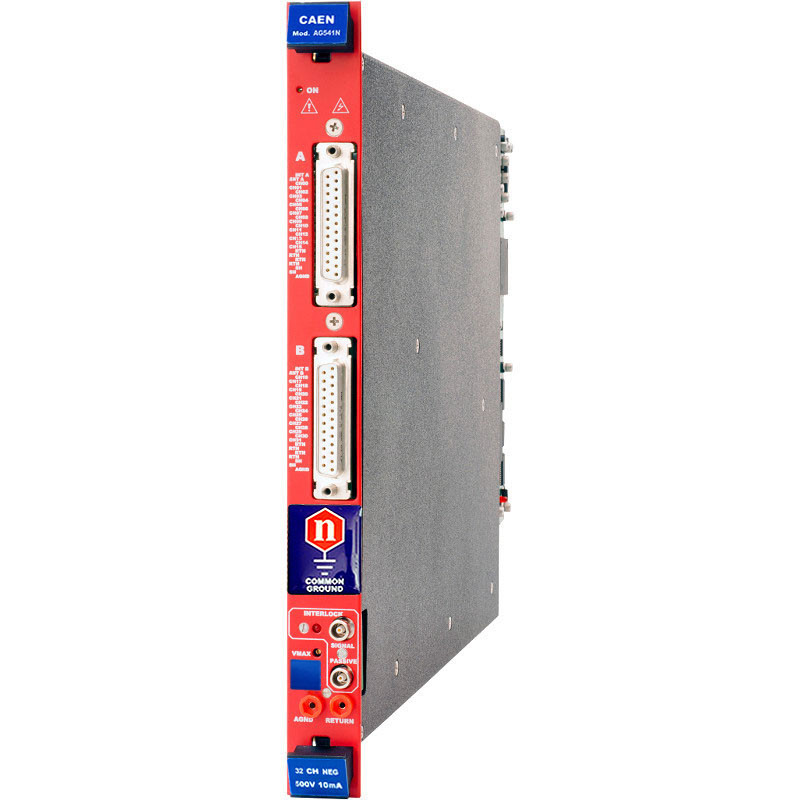

Источники питания AG541 family имеют 32, 24 или 12 независимых высоковольтных каналов. AG541 доступен в различных исполнениях, оснащенных разъемом SHV или DB25:

  Разъем DB25
Одинарная ширина (шириной 5 ТЕ), 24 канала для моделей AG541LP, AG541LN
Одинарная ширина (шириной 5 ТЕ), 32 канала для Мод. AG541P, AG541N

  Разъем SHV
Одинарный (шириной 5 ТЕ), 12 каналов для моделей AG541SM, AG541DP, AG541DN
Двойная ширина (10 ТЕ), 24 канала для моделей AG541SP, AG541SN

Каналы имеют общее заземление, а диапазон выходного напряжения составляет 0 ÷500 В (с шагом 10 мВ) при разрешении монитора 1 мВ. Максимальный выходной ток составляет 10 мА (с шагом 200 нА) при разрешении монитора 10 нА.

Плата доступна как с положительной, так и с отрицательной выходной полярностью. Также доступна смешанная версия с 6/12 положительными и 6/12 отрицательными каналами (только с разъемами SHV). Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 100 В/с (шаг 1 В/с).

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: Эта защита позволяет отключить первичную генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.

Описание:

Количество каналов
12 / 24 / 32 (Общее заземление)

Выходное напряжение
0÷500 В

Полярность
Положительная / отрицательная / смешанная в зависимости от приобретенной версии

Максимальный выходной ток
10 мА

Разрешение установки напряжения
10 мВ

Разрешение монитора напряжения
1 мВ

Текущее установленное разрешение
200 nA

Текущее разрешение монитора
10 nA

Аппаратное обеспечение VMAX
0÷500 В, общее для всех каналов платы

Аппаратная точность VMAX
1 В

Программное обеспечение VMAX
0÷500 В настраивается для каждого канала

Программное разрешение VMAX
1 В

Увеличение/уменьшение напряжения
1÷100 Вольт/сек, с шагом 1 Вольт/сек

Пульсации напряжения
<5 мВпп (макс.)
<3 мВпп (тип)
Точность Vmon в зависимости от Vout
±0,02% ± 50 мВ

Vset и Выходная точность
±0,02% ± 50 мВ

Imon и Выходная точность
±2% ± 10 мкА

Iset и Выходная точность
±2% ± 10 мкА

Максимальная выходная мощность
5 Вт на канал

Потребляемая мощность
AG 541: 320 Вт при полной мощности
AG541L, AG541S: 240 Вт при полной мощности
AG541D: 120 Вт при полной мощности
