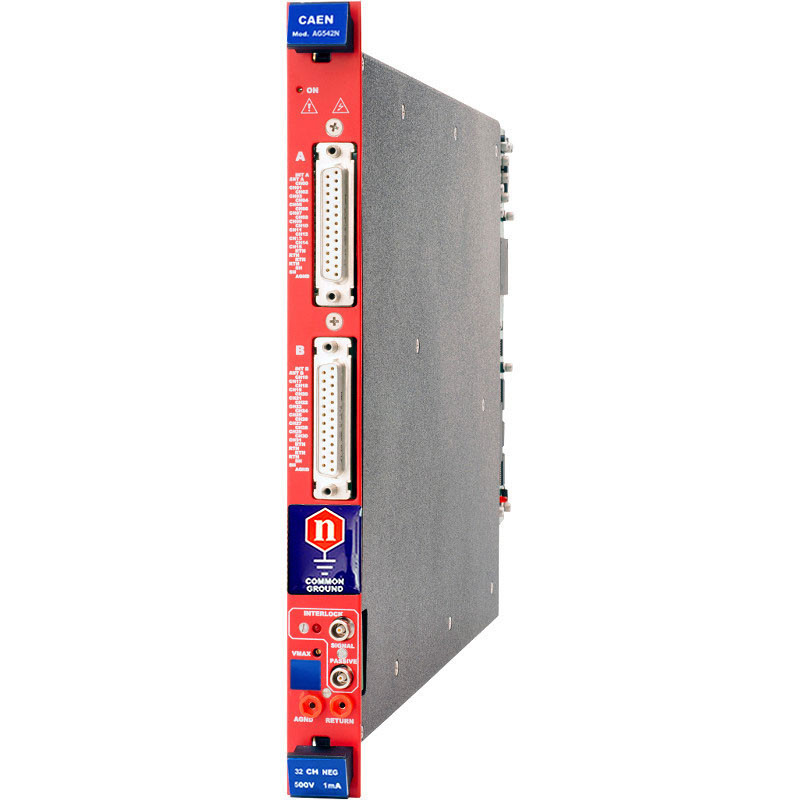

12/24/32-канальные платы общего заземления напряжением 500 В/1 мА AG542

Описание:

• 12/24/32 независимо управляемых высоковольтных канала
• Выходной диапазон 500 В / 1 мА
• Доступны с положительной, отрицательной или смешанной полярностью (только с разъемами SHV)
• Многополюсные разъемы DB25 или коаксиальные разъемы SHV
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

Источники питания AG542 family имеют 32, 24 или 12 независимых высоковольтных каналов. AG542 доступен в различных исполнениях, оснащенных разъемом SHV или DB25:

  Разъем DB25
Одинарная ширина (шириной 5 ТЕ), 24 канала для моделей AG542LP, AG542LN
Одинарная ширина (шириной 5 ТЕ), 32 канала для Мод. AG542P, AG542N

  Разъем SHV
Одинарный (шириной 5 ТЕ), 12 каналов для моделей AG542SM, AG542DP, AG542DN
Двойная ширина (10 ТЕ), 24 канала для моделей AG542SP, AG542SN

Каналы имеют общее заземление, а диапазон выходного напряжения составляет 0 ÷500 В (шаг 10 мВ) при разрешении монитора 1 мВ. Максимальный выходной ток составляет 1 мА (шаг 20 нА) при разрешении монитора 1 нА.

Плата доступна как с положительной, так и с отрицательной выходной полярностью. Также доступна смешанная версия с 6/12 положительными и 6/12 отрицательными каналами (только с разъемами SHV). Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 100 В/с (шаг 1 В/с).

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: Эта защита позволяет отключить первичную генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.

Описание:

Количество каналов
12 / 24 / 32 (Общее заземление)

Выходное напряжение
0÷500 В

Полярность
Положительная / отрицательная / смешанная в зависимости от приобретенной версии

Максимальный выходной ток
1 мА

Разрешение установки напряжения
10 мВ

Разрешение монитора напряжения
1 мВ

Текущее установленное разрешение
20 nA

Текущее разрешение монитора
1 nA

Аппаратное обеспечение VMAX
0÷500 В, общее для всех каналов платы

Аппаратная точность VMAX
1 В

Программное обеспечение VMAX
0÷500 В настраивается для каждого канала

программное разрешение VMAX
1 В

Увеличение/уменьшение напряжения
1÷100 Вольт/сек, шаг 1 Вольт/сек

Пульсации напряжения
< < mvpp (макс.)
< < mvpp (тип)
Зависимость Vmon от Vout точности
±0,02 % ± 50 мВ

Vset и Выходная точность
±0,02% ±50 мВ

Imon и Выходная точность
±2 % ±1 мкА

Iset и Выходная точность
±2 % ± 1 мкА

Максимальная выходная мощность
0,5 Вт на канал

Параметр ОТКЛЮЧЕНИЯ
Диапазон срабатывания: 0 ÷ 999 с; 1000 с = бесконечность, режим генератора тока. Шаг = 1 шаг

Потребляемая мощность
AG542: 32 Вт при полной мощности
AG542L, AG542S: 24 Вт при полной мощности
AG542D: 12 Вт при полной мощности
