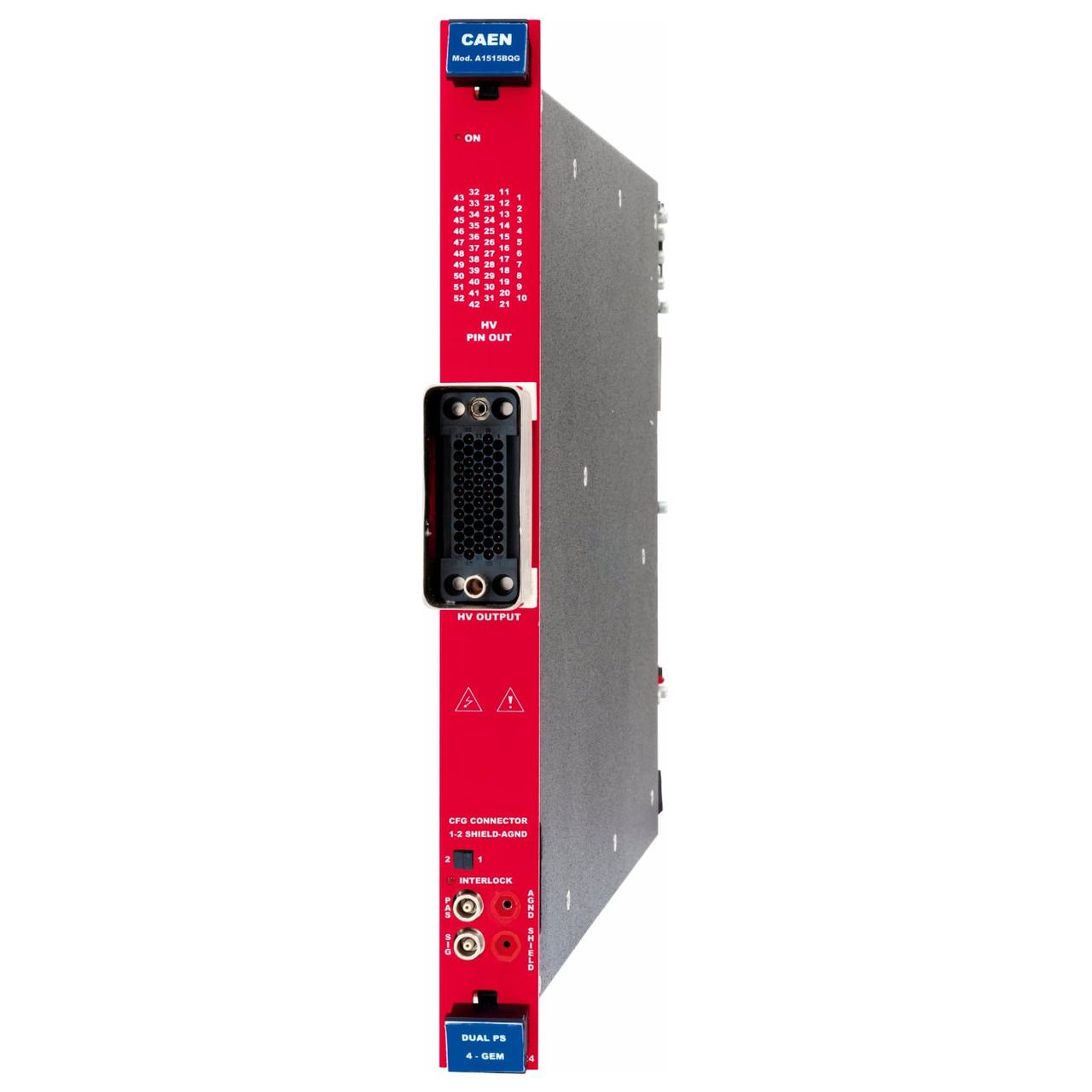

16/14-канальные двухдиапазонные платы с плавающим каналом напряжением 1-1,3кВ (1-3 мА) A1515B

Особенности:

• 14/16 независимо управляемых высоковольтных каналов
• Выходное напряжение 1 кВ и 1,3 кВ
• Ток в двух диапазонах:
• Высокая мощность: 1 мА или 3 мА (разрешение монитора тока 1 нА или 4 нА)
• Высокое разрешение: 100 мкА или 300 мкА (разрешение монитора тока 100 или 400 пА)
• Функция нулевого тока
• Радиальные 52-контактные или 51-контактный повторный разъем (смотрите варианты заказа)
• Индивидуальный плавающий канал (с изоляцией до 5 кВ)
• Разработан специально для детекторов драгоценных камней
• Низкая пульсация
• Предупреждение о пониженном/ избыточном напряжении, перегрузках по току и максимальном значении напряжения Защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

Семейство A1515B - это платы с одной шириной (шириной 5 ТЕ), на которых расположены 14 или 16 (смотрите варианты заказа) независимых, полностью плавающих высоковольтных индивидуальных каналов. Они идеально подходят для детекторов драгоценных камней.

Все версии оснащены радиальными многоштырьковыми разъемами.

 Радиальный 52-контактный разъем
Одинарная ширина (шириной 5 ТЕ), 14 каналов (A1515BC, A1515BTG) или 16 каналов (A1515BQGA, A1515BV, A1515B, A1515BVR)

В следующей таблице представлены доступные модели:

Каналы имеют плавающий возврат, независимые друг от друга, изолированные до 5 кВ (полностью плавающий канал). Диапазон выходного напряжения составляет 0 ÷ 1 кВ или 0 ÷ 1,3 кВ при заданном напряжении 20 мВ и разрешении монитора.

Независимо программируемый для каждого канала:

Пять специальных версий платы (A1515BVTG/BQG/BCG/BTGHP/BV) были разработаны специально для детекторов с газоэлектронным умножителем (GEM) (Тройные, тройные, предназначенные для высокоскоростных, четырехкратных, цилиндрических детекторов GEM и вершинных детекторов). Эти платы имеют встроенные каналы для питания 2 независимых камер Triple GEM / Quadruple GEM / Triple Cylindrical GEM. Такая конфигурация позволяет избежать любых возможных проблем, связанных с разрядом детектора и лавинными эффектами, и дает возможность легко настроить напряжение на каждом уровне детектора.

Мэйнфрейм CAEN SY4527, оснащенный 16 платами, может питать 32 детектора, а высокий максимальный ток, доступный на каждом канале, позволяет наилучшим образом управлять высокой сегментацией этих детекторов. Функция высокого максимального тока на канал, предусмотренная в этих платах, полезна для управления высокой степенью сегментации детекторов драгоценных камней, поскольку она позволяет отдельным слоям детекторов работать даже в случае короткого замыкания. Кроме того, 2-квадрантный диапазон малых токов 100 мкА обеспечивает разрешение контроля тока 100 пА, что позволяет отслеживать обратные токи ионов, а также выполнять диагностику детектора в режиме реального времени.

В специализированной версии GEM A1515B перегрузка по току приводит к следующим действиям:

• A1515B или A1515BTG/QG/CG/TGHP/V (не в режиме GEM): канал выключен. Выходное напряжение будет падать до нуля при постепенном снижении скорости. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
• A1515BTG/QG/CG/TGHP/V (в режиме GEM): все объединенные каналы отключаются в соответствии с запрограммированной последовательностью. При постепенном снижении выходного напряжения напряжение на выходе будет падать до нуля. Если ОТКЛЮЧЕНИЕ установлено в “режим постоянного тока”, канал работает как генератор тока. Каналы могут быть включены или отключены с помощью логики блокировки. Скорость изменения напряжения может быть установлена независимо для каждого канала.

Технические параметры:

Количество каналов
16 или 14 (с плавающей точкой возврата) A1515BTG, A1515BQG, A1515BCG, A1515BTGHP: каналы сгруппированы в два “сложных” канала

Выходное напряжение
0÷1 кВ
0÷1,3 кВ (для 2 каналов A1515BCG)
0÷1,4 кВ (x A1515BV)
Полярность
Плавающая 5 кВ

Максимальный выходной ток
A1515B – A1515BTG – A1515BQG – A1515BCG: 1 мА (700 МВт)
A1515BTGHP: 3 мА на каналах напряжением 600 В
A1515BV: 1,4 кВ / 1 мА / 1 Вт
Разрешение по установленному напряжению
20 мВ

Разрешение монитора напряжения
20 мВ

Разрешение по установленному току
20 нА

Текущее разрешение монитора
Высокая мощность: 1 nA A1515B – A1515BTG – A1515BQG – A1515BCG – A1515BV
4 nA A1515BTGHP
Высокое разрешение: 100 пА A1515B – A1515BTG – A1515BQG – A1515BCG – A1515BV
400 пА A1515BTGHP
Программное обеспечение VMAX
0÷1 кВ или 0÷1,3 кВ (A1515BCG), настраиваемое для каждого канала, или 0÷1,4 кВ (x A1515BV)

Программное разрешение VMAX
1 В

Увеличение/уменьшение
1÷100 Вольт/сек, шаг 1 Вольт/сек, настраиваемый для каждого канала

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды); общее для всех каналов в “комплексном канале”. Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. ”Перегрузка по току“, превышающая установленное значение, приводит к ”отключению" канала. Выходное напряжение падает до нуля при увеличении скорости отключения; в этом случае канал переводится в выключенное состояние.

Если отключение равно БЕСКОНЕЧНОСТИ, “перегрузка по току” длится бесконечно. Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = бесконечно. Шаг = 0,1 с

Пульсации напряжения
Дифференциальный режим: типичный < 5 мВ; максимальный 10 мВ
Обычный режим: типичный < 10 мВ; максимальный 15 мВ
Контроль напряжения в зависимости от Точность выходного напряжения
0,2% ± 0,2 В ± 50 ppm/°C

Установленное напряжение в зависимости от Точность измерения выходного напряжения
0,2% ± 0,2В ± 50 стр/мин/°C

Точность определения зависимости выходного тока
0,5% ±5 nA ±50 ppm/°C при выходном токе от 10% до 100% f.s. и постоянном напряжении
2% ±5 nA ±50 ppm/°C при выходном токе до 10% f.s. и постоянном напряжении
Реальная точность Imon в зависимости от заданного значения тока
2% ±100 нА

Потребляемая мощность
Полная мощность 90 Вт для A1515B (16 каналов)
Потребляемая мощность в режиме ожидания 80 Вт
Максимальная выходная мощность
A1515BTG/A1515BQG/A1515BCG: 700 МВт на канал
A1515BTGHP: 1,5 Вт на канал напряжением 600 В
A1515BV: 1 Вт (1000 В/1 мА)
