16-канальная плата с индивидуальным плавающим каналом напряжением 1 кВ/10-1 мА A1626

Особенности:

• 16 независимо управляемых плавающих каналов
• Диапазон выходного напряжения 1 кВ / 10-1 мА
• Разрешение монитора напряжения 20 мВ
• Разрешение монитора тока:
• высокий диапазон: 50 нА
• , низкий диапазон: 5 нА
• Программируемая скорость повышения / понижения напряжения
• Типичные пульсации напряжения менее 10 МВт/ч (1 кГц ÷ 20 МГц)
• Программируемая защита от перегрузки по току
• Программируемый параметр ОТКЛЮЧЕНИЯ
• Разъем DB37
• Работа генератора тока в режиме перегрузки по току

Описание:

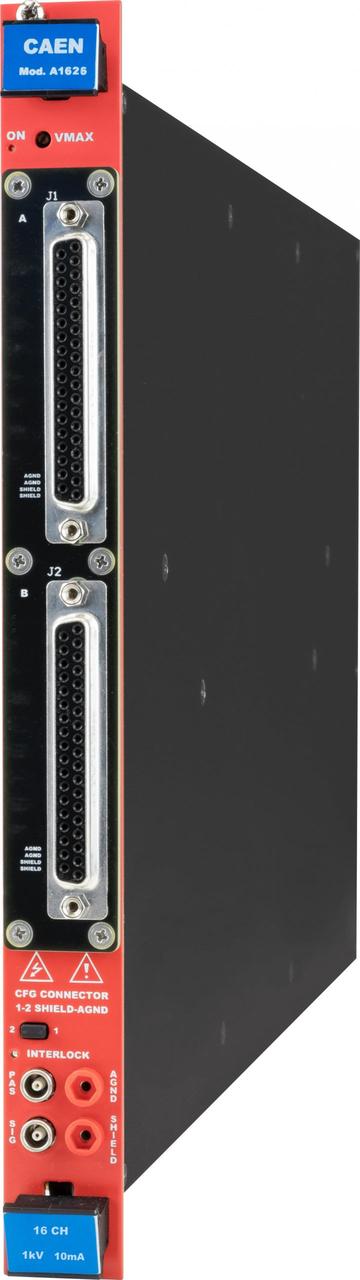

Модуль CAEN Mod.A1626 представляет собой плату с одной шириной (5TE), на которой размещено 16 отдельных плавающих каналов, подключаемых через разъем DB37. Выходное напряжение составляет 0 ÷ 1000 В при разрешении 20 мВ/разрешение монитора. Максимальное значение тока составляет 10 мА при разрешении настройки 500 нА.

 Разъем DB37
Одинарный (шириной 5 ТЕ), 8 каналов для модели A1626

Каналы имеют общий плавающий канал, который позволяет заземлить детектор, снижая уровень шума. Общий разъем включения/выключения позволяет отключать каналы. Скорость изменения напряжения может устанавливаться независимо для каждого канала и обеспечивать плавное изменение тока (выбирается программным обеспечением).

Независимо программируемый для каждого канала:

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току когда канал пытается превысить запрограммированный предел тока, он сигнализирует о “перегрузке по току” и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.

Технические параметры:

Количество каналов
16 Отдельных плавающих (изоляция ±50 В)

Выходное напряжение
0 ÷ 1000 В

Максимальный ток
10 мА

Разрешение по заданному напряжению
20 мВ

Разрешение по монитору напряжения
20 мВ

Разрешение по заданному току
500 нА

Текущее разрешение монитора
Низкий диапазон: 5 нА
Высокий диапазон: 50 нА
Аппаратная точность VMAX
0÷1000 В, общая для всех каналов

Программное разрешение VMAX
1 В

Увеличение/уменьшение амплитуды
1÷1000 Вольт/сек, шаг 1 Вольт/сек

Пульсации (при максимальной нагрузке 20 нф)
1 кГц ÷ 20 МГц
Дифференциальные (типовые/максимальные): <10 мВпп; <15 мВпп;
Общие (типовые/максимальные): <10 мВпп; <25 мВпп;
10 Гц ÷ 1 кГц
Перепад (тип/макс.): <10 мВпп; <15 мВпп;
Обычное (типовое/максимальное): <15 мВ/ч; <30 мВ/ч;
Точность измерения напряжения в зависимости от выходного напряжения
типичная: ±0,1 % ±0,1 В
максимальная: ±0,2 % ±0,2 В
Установленное напряжение в зависимости от точности выходного напряжения
типичная точность: ±0,1 % ±0,1 В
максимальная точность: ±0,2 % ±0,2 В
Контроль тока в зависимости от Точность выходного тока
типичный высокий диапазон: ±0,5% ±50 мкА
максимальный высокий диапазон: ±1% ± 100 мкА
типичный низкий диапазон: ±0,5 % ±5 мкА
максимальный низкий диапазон: ±1% ±10 мкА
Текущий набор по сравнению с Точность измерения выходного тока
типичный высокий диапазон: ±1 % ±100 мкА
максимальный высокий диапазон: ±1 % ± 200 мкА
типичный низкий диапазон: ±2 % ± 100 мкА
максимальный низкий диапазон: ±2 % ±200 мкА
Выходной разъем
Многоконтактный разъем DB37

Температурный коэффициент
Напряжение: 50 ppm/C°
Ток: 100 ppm/C°
Потребляемая мощность
Не более 280 Вт
