Общие плавающие обратные платы на 32/48 каналов 1 кВ/100 мкА A7038

Особенности:

• 32/48 независимо управляемых высоковольтных каналов
• Выходной диапазон 1 кВ / 100 мкА
• Доступны как с положительной, так и с отрицательной полярностью
• Многоконтактные разъемы DB37 (48 каналов, одинарная ширина) или коаксиальные разъемы SHV (32 канала, тройная ширина)
• Общий плавающий возврат, общий для всех каналов
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузках по току и максимальном значении напряжения защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

Семейство A7038 - это платы с 32 или 48 независимыми высоковольтными каналами, доступные в различных исполнениях, оснащенных разъемами SHV или DB37. Диапазон выходного напряжения составляет 0 ÷ 1 кВ (установленное значение 20 мВ и разрешение монитора 2 мВ), максимальный выходной ток - 100 мкА (установленное значение 2 нА и разрешение монитора 500 пА).

Каналы имеют общий плавающий возврат, который позволяет заземлить детектор и снизить уровень шума. Плата доступна как с положительной, так и с отрицательной полярностью выходного сигнала.

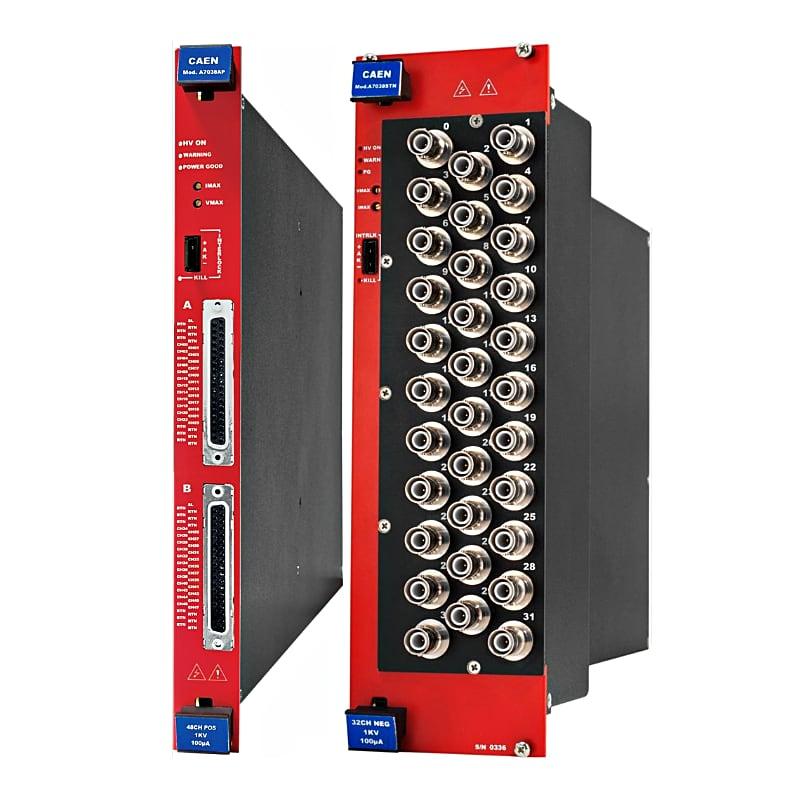

   Разъем DB37
Одинарный (шириной 5 ТЕ), 48 каналов для моделей A7038AN, A7038AP

   Разъем SHV
Тройная ширина (15 дюймов в ширину), 32 канала для моделей A7038STN, A7038STP

Диапазон выходного напряжения составляет 0 ÷ 1 кВ при разрешении монитора 2 мВ. Максимальный выходной ток составляет 100 мкА при разрешении монитора 500 пА.

Программируется независимо для каждого канала:

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока (Iset), он сигнализирует о “перегрузке по току” и переходит в состояние ОТКЛЮЧЕНИЯ: канал выключается по истечении запрограммированного времени отключения. Допустимо, чтобы выходной ток превышал заданное значение, канал работает как генератор тока только при достижении значения тока IMAX.
Аппаратные значения VMAX и IMAX: максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам (только для версий с многоконтактными разъемами).

Технические параметры:

Количество каналов
32/48 (Общий плавающий обратный сигнал)

Выходное напряжение
0÷1 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
100 мкА

Разрешение установки напряжения
20 мВ

Разрешение монитора напряжения
2 мВ

Текущее установленное разрешение
2 пА

Текущее разрешение монитора
500 пА

Аппаратное обеспечение VMAX
0÷1 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 1% от FSR

Программное обеспечение VMAX
0÷1 кВ настраивается для каждого канала

программное разрешение VMAX
1 В

Аппаратное значение IMAX
0÷100 мкА, общее для всех каналов платы

Аппаратная точность IMAX
± 1% от FSR

Увеличение/уменьшение амплитуды
1÷500 Вольт/сек, шаг 1 Вольт/сек настраивается для каждого канала

Пульсации напряжения
10-1000 Гц: типичное значение <10 мВ/с, максимальное – 15 мВ/с;
1 – 20000 кГц: типичное значение <3 мВ/мин, максимальное значение 5 мВ/мин

Контроль напряжения в зависимости от Типичная точность выходного напряжения
: ± 0,3% ± 50 мВ; максимальная: ± 0,3% ± 200 мВ

Установленное напряжение в зависимости от Типичная точность контроля напряжения
: ± 0,3% ± 50 мВ; максимальная: ± 0,3% ± 200 мВ

Контроль тока в зависимости от Типичная точность по выходному току
: ± 1% ± 10 нА; максимальная: ± 1% ± 100 нА

Выходной ток в сравнении с Типичная точность по установленному току
: ± 2% ± 100 нА; максимальная: ± 2% ± 1 мкА

Потребляемая мощность
48 каналов по 73 Вт при полной мощности
32 канала по 60 Вт при полной мощности
