12-канальная Общая плавающая обратные плата напряжением 1,5 кВ/10 мА (12 Вт) A1538D

Особенности:

• 12 независимо управляемых высоковольтных каналов
• Диапазон выходного напряжения 1,5 кВ / 10 мА
• Доступны как с положительной, так и с отрицательной полярностью
• Коаксиальные разъемы SHV
• Общий плавающий возврат, общий для всех каналов
• Низкие пульсации
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от напряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

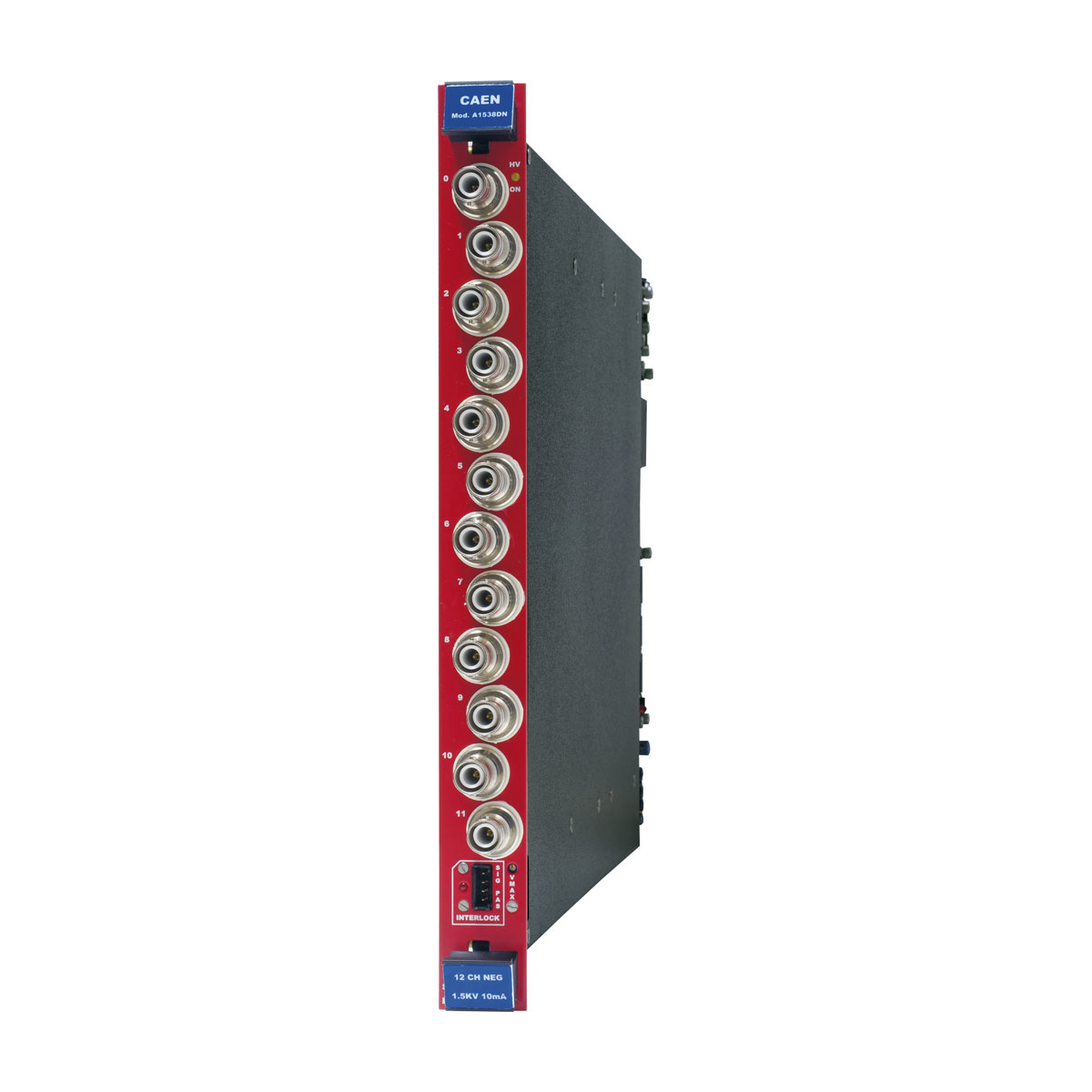

CAEN Mod. A1538D представляет собой плату с одной шириной (5TE), на которой расположены 12 независимых мощных каналов. Плата доступна как с положительной, так и с отрицательной выходной полярностью и оснащена коаксиальным разъемом SHV.

 Разъем SHV
Одинарный (шириной 5 ТЕ), 12 каналов для модели A1538D

Каналы имеют общий плавающий возврат, который позволяет заземлить детектор, снижая уровень шума; плавающий возврат изолирован от заземления корпуса до ±50 В (с аппаратным ограничением в 65 В).

Диапазон выходного напряжения составляет 0 ÷ 1,5 кВ, максимальный выходной ток - 10 мА (максимальная выходная мощность канала - 12 Вт), а разрешение настройки и монитора - 50 мВ. Плата доступна как с положительной, так и с отрицательной выходной полярностью и оснащена коаксиальным разъемом SHV. Каналы платы могут быть включены в соответствии с логикой блокировки. Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 500 В/с (шаг 1 В/с).

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Полярность
Отрицательная или положительная

Выходное напряжение
0÷1,5 кВ

Максимальный выходной ток
10 мА

Количество каналов
12 (Общий плавающий возврат)

Максимальная выходная мощность
12 Вт на канал (программный предел безопасности)

Установленное напряжение / Разрешение монитора
50 мВ

Текущая настройка/разрешение монитора
200 нА

Аппаратное обеспечение VMAX
0÷1,5 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0÷1,5 кВ настраивается для каждого канала

Программное разрешение VMAX
1 В

Увеличение/уменьшение напряжения
1÷500 В/сек, шаг 1 В/сек

Пульсации напряжения
20 ÷ 1000 Гц:

<23 мВ/ч (тип); <30 мВ/ч (макс.)

1 ÷ 20000 кГц:

<15 мВ/ч (тип); <20 мВ/ч (макс.)

Контроль напряжения в зависимости от Точность выходного напряжения *
типичная: ± 0,3% ± 0,2 В
максимальная: ± 0,3% ± 1 В
* При работе в режиме перегрузки по току или при достижении (и/или превышении) аппаратного значения VMAX в качестве
“индикации” следует принимать значения VMON; возможные отклонения в работе монитора вызваны различными режимами регулирования.

Установленное напряжение зависит от Типичная точность измерения напряжения
: ± 0,3% ± 0,2 В
макс.: ± 0,3% ± 1 В
Контроль тока в зависимости от Типичная точность измерения выходного тока
: ± 2% ± 3 мкА
макс.: ± 2% ± 15 мкА
Установленный ток в зависимости от Типичная точность измерения тока
: ± 3% ± 3 мкА
максимальная: ± 3% ± 15 мкА
потребляемая мощность
240 Вт при полной мощности
