12/24/36/48-канальные 3 кВ/1 мА (1,5 Вт) Общие плавающие обратные платы A7030

Особенности:

• 12/24/36/48 независимо управляемых высоковольтных каналов
• Выходной диапазон 3 кВ / 1 мА (1,5 Вт)
• Доступны как с положительной, так и с отрицательной полярностью
• Радиальные 52-контактные или SHV-коаксиальные разъемы
• Общий плавающий обратный сигнал, используемый всеми каналами
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

Плата CAEN Mod.A7030 - это линейка источников питания, которая обеспечивает безопасность, производительность и контроль полностью независимой канальной технологии по выгодной цене дистрибьютора! Вам никогда не придется идти на компромиссы!

Это семейство устройств, хорошо подходящее для работы с большими матрицами PMT, включает в себя 48, 36, 24 или 12 независимых высоковольтных каналов, доступных как с положительной, так и с отрицательной полярностью. Диапазон выходного напряжения составляет 0 ÷ 3 кВ, разрешение монитора - 5 мВ. Максимальный выходной ток составляет 1 мА (максимум 1,5 Вт). выходная мощность при разрешении монитора 2 нА. A7030 поставляется в различных исполнениях, оснащенных SHV или радиальным многоконтактным разъемом.

Две версии A7030 предназначены для работы на больших высотах (рабочая высота: до 5000 м): A7030Y – 48-канальный радиальный многоштырьковый разъем и A7030YS – 24-канальные SHV-разъемы.

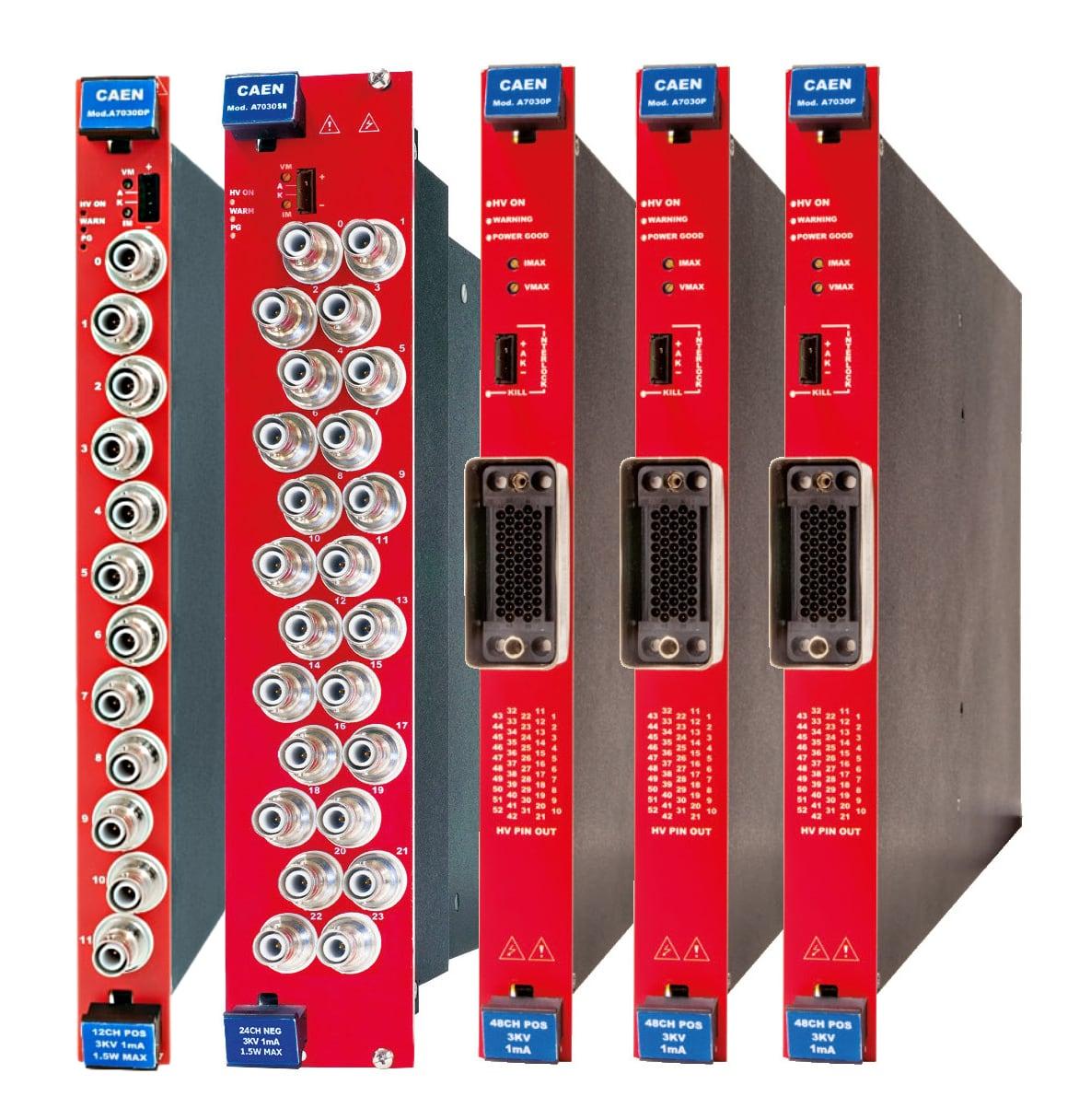

  Радиальный многоконтактный разъем
Одинарной ширины (шириной 5 ТЕ), 24 канала для моделей A7030LP, A7030LN
Одинарная ширина (шириной 5 ТЕ), 36 каналов для моделей A7030TP, A7030TN
Одинарный (шириной 5 ТЕ), 48-канальный для моделей A7030YN, A7030YP, A7030N, A7030P

    Разъем SHV
Одинарная ширина (шириной 5 ТЕ), 12 каналов для моделей A7030SN, A7030SP, A7030DP, A7030DN
Двойная ширина (10 ТЕ), 24 канала для моделей A7030YSN, A7030YSP

Независимо программируемый для каждого канала:

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока (Iset), он сигнализирует о “перегрузке по току” и переходит в состояние ОТКЛЮЧЕНИЯ: канал выключается по истечении запрограммированного времени отключения. Допустимо, чтобы выходной ток превышал заданное значение, канал работает как генератор тока только при достижении значения тока IMAX.
Аппаратные значения VMAX и IMAX: максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам (только для версий с многоконтактными разъемами).

Технические параметры:

Количество каналов
12 / 24 / 32 / 48 (Общий плавающий обратный сигнал)

Выходное напряжение
0÷3 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
1 мА

Разрешение установки напряжения
50 мВ

Разрешение монитора напряжения
10 мВ

Текущая настройка/разрешение монитора
20 nA

Текущее разрешение монитора
2nA

Аппаратное обеспечение VMAX
0÷3 кВ, общее для всех каналов платы

Аппаратная точность VMAX
< ± 1% от FSR

Программное обеспечение VMAX
0÷3 кВ настраивается для каждого канала

Программное разрешение VMAX
1 В

Аппаратное разрешение IMAX
0÷1 мА, общее для всех каналов платы

Программное разрешение IMAX
1 мка

Аппаратная точность IMAX
< ± 1% от FSR

Увеличение/уменьшение амплитуды
1÷500 Вольт/сек, шаг 1 Вольт/сек настраивается для каждого канала

Пульсации напряжения
10 ÷ 1000 Гц:
< 15 мВ/ч (тип)
< 20 МВт/ч (макс.)
Более 1000 Гц:
< 5 МВт/ч (тип)
< 10 МВт/ч (макс.)
Контроль напряжения в зависимости от Типичная точность выходного напряжения
: ± 0,3% ± 0,2 В
макс.: ± 0,3% ± 1 В

Установленное напряжение в зависимости от Типичная точность контроля напряжения
: ± 0,3% ± 0,2 В
макс.: ± 0,3% ± 1 В

Контроль тока в зависимости от Типичная точность измерения выходного тока
: ± 1% ± 100 нА; максимальная: ± 1% ± 1 мкА

Максимальная выходная мощность
1,5 Вт на канал (предел безопасности программного обеспечения)

Потребление при полной мощности
48 каналов (A7030): 160 Вт
36 каналов (A7030T): 120 Вт
24 канала (A7030S, A7030L): 90 Вт
12 каналов (A7030D): 50 Вт
