12/24-канальная Общая плавающая возвратная плата напряжением 5 кВ/1 мА A1550

Особенности:

• 12/24 независимо управляемых высоковольтных канала
• Выходной диапазон 5 кВ / 1 мА
• Доступны как с положительной, так и с отрицательной полярностью
• Радиальные 52-контактные или SHV-коаксиальные разъемы
• Общий плавающий обратный сигнал, общий для всех каналов
• Низкая пульсация
• Предупреждение о пониженном / повышенном напряжении, перегрузке по току и макс. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

Модуль CAEN Mod. A 1550 содержит 12 или 24 независимых высоковольтных канала и доступен в различных исполнениях, оснащенных резьбовым или радиальным многоконтактным разъемом.

 Радиальный многоконтактный разъем
Одинарная ширина (5 TE в ширину), 24 канала для модели A1550

 Разъем SHV
Одинарная ширина (5 TE в ширину), 12 каналов для модели A1550D

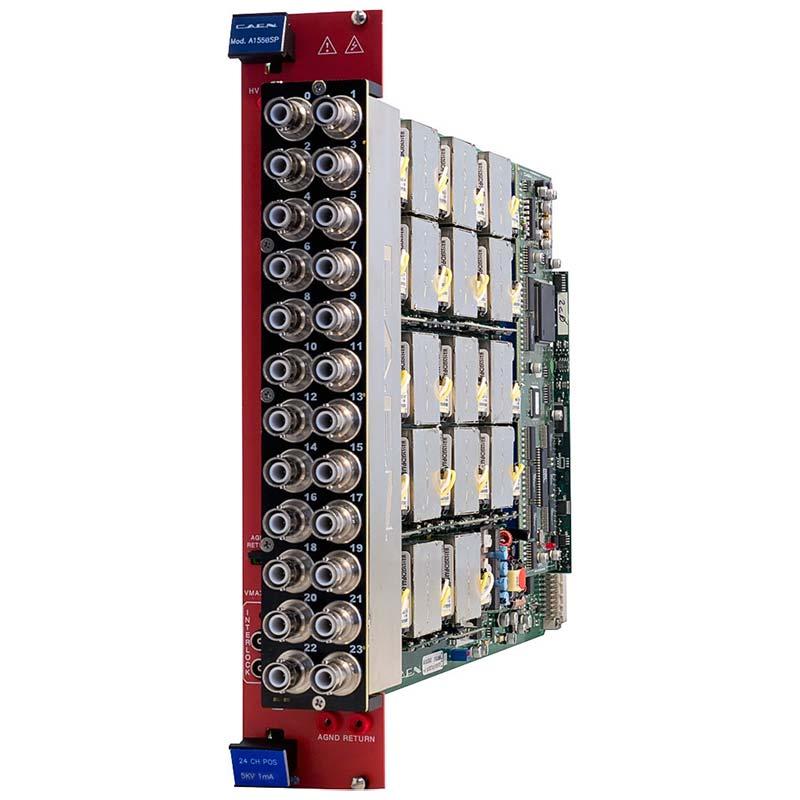

Двойная ширина (10 ТЕ), 24 канала для модели A1550S

Каналы имеют общий плавающий возврат, который позволяет заземлить детектор и снизить уровень шума. Диапазон выходного напряжения составляет 0 ÷ 5 кВ при заданном значении 500 мВ и разрешении монитора. Максимальный выходной ток составляет 1 мА при заданном значении тока 100 нА и разрешении монитора. Плата доступна как с положительной, так и с отрицательной полярностью выходного сигнала. Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 500 В/с (шаг 1 В/с).

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Дистанционное включение/выключение: для всех каналов доступны независимые контакты на передней панели.
Предупреждение о перенапряжении: если выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал работает как генератор тока.
Аппаратное значение VMAX: максимальное выходное напряжение может быть установлено с помощью потенциометра на передней панели на одинаковом общем значении для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам (только для версий с многоконтактными разъемами).

Технические параметры:

Количество каналов
12/24 (Общий плавающий обратный сигнал)

Выходное напряжение
0÷5 кВ

Полярность
Положительная или отрицательная

Максимальный выходной ток
1 мА

Разрешение по заданному напряжению
500 мВ

Разрешение монитора напряжения
0,5 В

Разрешение по заданному току
100 нА

Текущее разрешение монитора
100 нА

Аппаратное обеспечение VMAX
0÷5 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 2,5% от FSR

Программное обеспечение VMAX
0÷5 кВ настраивается для каждого канала

программное разрешение VMAX
1 В

Увеличение/уменьшение напряжения
1÷500 Вольт/сек, с шагом 1 Вольт/сек

Пульсации напряжения
 Типичное значение < 25 мВ; максимальное значение 40 мВ

Контроль напряжения в зависимости от Точность выходного напряжения
типичное значение: ± 0,3% ± 0,5 В
максимальное значение: ± 0,3% ± 2 В
Установленное напряжение в зависимости от Типичная точность контроля напряжения
: ± 0,3% ± 0,5 В
максимальное значение: ± 0,3% ± 2 В
Контроль тока в зависимости от Типичная точность измерения выходного тока
: ± 2% ± 500 нА
макс.: ± 2% ± 1 мкА
Заданный ток в сравнении с Типичная точность измерения тока
: ± 2% ± 500 нА
макс.: ± 2% ± 1 мкА
Максимальная выходная мощность
5 Вт на канал (предел безопасности программного обеспечения)

Потребляемая мощность
24 канала (A1550, A1550S): 200 Вт при полной мощности
