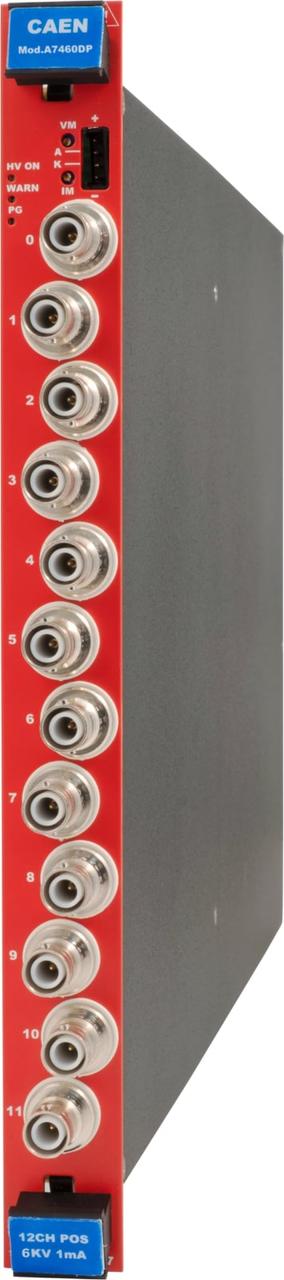

12-канальная двухдиапазонная плавающая возвратная плата, 6 кВ, 1 мА/100 мкА (6 Вт) A7460

Особенности:

• 12 независимо управляемых высоковольтных каналов
• Выходное напряжение 6 кВ
• Двухдиапазонный ток:
• Высокая мощность: 1 мА (разрешение монитора по току 2 нА)
• Высокое разрешение: 100 мкА (разрешение монитора по току 200 пА)
• Доступны как с положительной, так и с отрицательной полярностью
• Коаксиальные разъемы SHV
• Общий плавающий возврат, общий для всех каналов
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузках по току и максимальном значении напряжения защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

CAEN Mod. A7460 - это 12-канальная высоковольтная плата, доступная как с положительной, так и с отрицательной полярностью, совместимая с универсальной многоканальной системой питания CAEN (SY1527, SY2527, SY4527, SY5527). Каналы A7460 имеют общий плавающий обратный сигнал, который позволяет заземлять детектор, снижая уровень шума; плавающий обратный сигнал изолирован от заземления корпуса до ±50 В.

 Разъем SHV
Одинарный (шириной 5 ТЕ), 12 каналов для моделей A7460DN, A7460DP

Независимо программируемый для каждого канала:

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные значения VMAX и IMAX: максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
12 (Общий плавающий возврат)

Выходное напряжение
0÷6 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
1 мА / 100 мкА (двойной диапазон)

Разрешение при установке напряжения
10 мВ

Разрешение при мониторинге напряжения
10 мВ

Текущее установленное разрешение
5 нА

Текущее разрешение монитора
2 нА (высокий диапазон) / 200 пА (низкий диапазон)

Аппаратное обеспечение VMAX
0÷6 кВ, общее для всех каналов платы

Аппаратная точность VMAX
< ± 1% от FSR

Программное обеспечение VMAX
0÷6 кВ настраивается для каждого канала

Программное разрешение VMAX
1 В

Аппаратное обеспечение IMAX
0÷1 мА, общее для всех каналов платы

Аппаратная точность IMAX
< ± 1% от FSR

Увеличение/уменьшение амплитуды
1÷500 Вольт/сек, с шагом 1 Вольт/сек, настраиваемым для каждого канала

Пульсации напряжения
20 ÷ 1000 Гц:

< 15 мВ/ч (тип)
< 20 мВ/ч (макс.)

1 ÷ 20000 кГц:

< 5 мВ/ч (тип)
< 10 мВ/ч (макс.)

Контроль напряжения в зависимости от Точность выходного напряжения
±0,01% от показаний ± 0,03% от максимального выходного напряжения

Установленное напряжение в сравнении с Точность выходного напряжения
±0,01% от установленного ± 0,03% от максимального выходного напряжения

Монитор тока в сравнении с Точность выходного тока
± 0,02% ± 1 мкА (высокий диапазон)
± 0,02% ± 500 нА (низкий диапазон)

Настройка тока в зависимости от значения Точность измерения выходного тока
± 0,02% ± 1 мкА (высокий диапазон)
± 0,02% ± 500 нА (низкий диапазон)

Потребление при полной мощности
не более 120 Вт

Максимальная выходная мощность
6 Вт на канал (предел безопасности программного обеспечения)
