Общая плавающая возвратная плата 6 Каналов 12 кВ / 1 мА A1523

Особенности:

• 6 независимо управляемых высоковольтных каналов
• Выходной диапазон 12 кВ / 1 мА
• Доступны как с положительной, так и с отрицательной полярностью
• Высоковольтные коаксиальные разъемы CPE
• Общий плавающий обратный сигнал, используемый всеми каналами
• Низкие пульсации
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от напряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

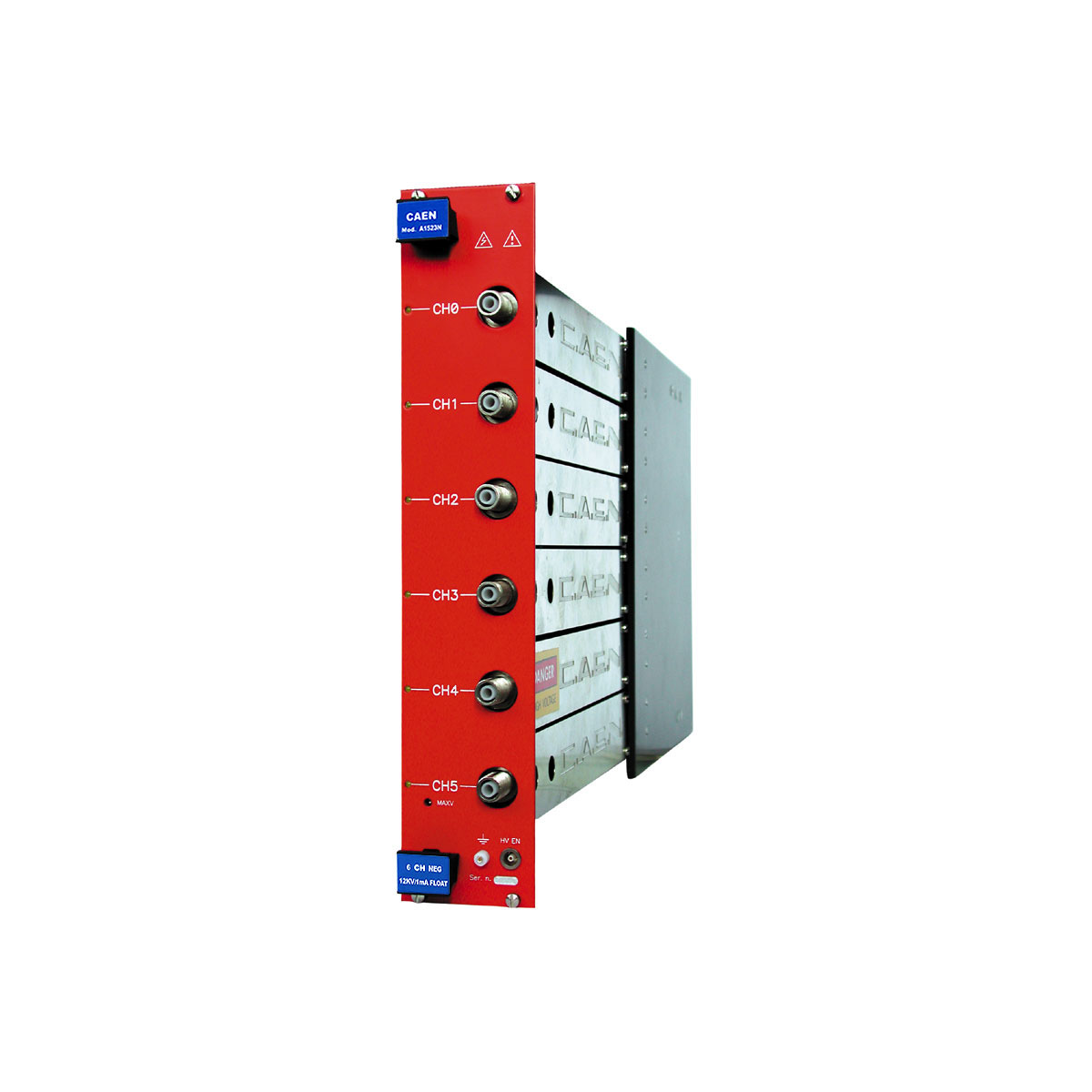

CAEN Mod.A1523 представляет собой плату двойной ширины (шириной 10 ТЕ), на которой расположены 6 независимых высоковольтных каналов, доступных как с положительной, так и с отрицательной полярностью. Каналы имеют общий плавающий возврат, который позволяет заземлять детектор, снижая уровень шума.

 Высоковольтный коаксиальный разъем CPE
Двойной ширины (шириной 10 ТЕ), 6 каналов для модели A1523

Выходное напряжение может быть запрограммировано и контролироваться в диапазоне 0 ÷ 12 кВ с разрешением 1 В. Максимальная полная шкала тока составляет 1 мА при разрешении Iset/Imon 100 нА.

Платы оснащены защитой как от тока, так и от напряжения. При возникновении перегрузки по току соответствующий канал можно запрограммировать либо на отключение по истечении запрограммированного времени отключения, либо на поддержание максимально допустимого тока. Эта последняя особенность позволяет модулю работать в качестве генератора тока. Максимальное выходное напряжение может быть установлено с помощью потенциометра на значение, общее для всех каналов и считываемое с помощью программного обеспечения.

Глобальный разъем включения/выключения позволяет отключать каналы, если он не подключен на 50 Ом. Скорости нарастания и спада высокого напряжения могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 500 В/с (шаг 1 В/с).

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
6 (Общий плавающий обратный сигнал)

Выходное напряжение
0÷12 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
1 мА

Разрешение при заданном напряжении
1 В

Разрешение монитора напряжения
1 В

Разрешение при заданном токе
100 нА

Текущее разрешение монитора
100 нА

Аппаратное обеспечение VMAX
0÷12 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0÷12 кВ настраивается для каждого канала

программное разрешение VMAX
1 В

Увеличение/уменьшение
1÷500 Вольт/сек, с шагом 1 Вольт/сек

Пульсации напряжения
< 30 мВ pp

Контроль напряжения в зависимости от Точность выходного напряжения
± 0,3% ± 2 В

Установленное напряжение в сравнении с Точность контроля напряжения
± 0,3% ± 1 В

Контроль тока в сравнении с Точность измерения выходного тока
± 2% ± 1 мкА

Установленный ток в сравнении с Точность контроля тока
± 2% ± 0,1 мкА
