12/24-канальные, 3,5 кВ, 3,5/0,35 мА (9 Вт) Двухдиапазонные плавающие возвратные платы A7435

Особенности:

• 12/24 независимо управляемых высоковольтных канала
• Выходное напряжение 3,5 кВ (9 Вт)
• Двухдиапазонный ток:
• Высокая мощность: 3,5 мА (разрешение монитора по току 10 нА)
• Высокое разрешение: 350 мкА (разрешение монитора по току 1 нА)
• Доступны как с положительной, так и с отрицательной полярностью
• Радиальные 52-контактные или SHV-коаксиальные разъемы
• Общий плавающий возврат, используемый всеми каналами
• Низкая пульсация
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

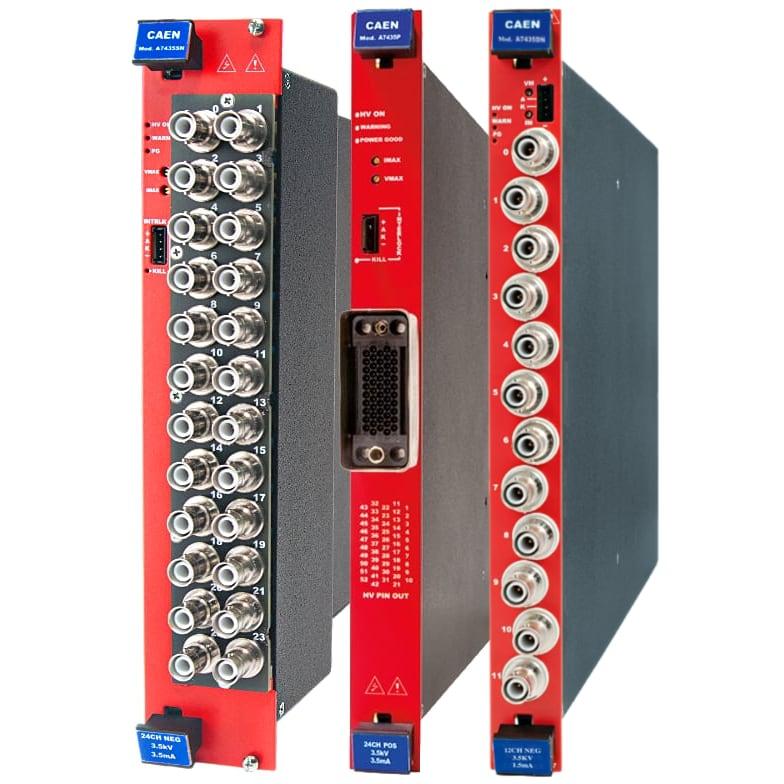

Источники питания семейства A7435 имеют 24 или 12 независимых высоковольтных каналов. A7435 выпускается в различных исполнениях, оснащенных SHV или радиальным многоконтактным разъемом.

 Радиальный многоконтактный разъем
Одинарный (шириной 5 ТЕ), 24 канала для моделей A7435N, A7435P

 Разъем SHV
Одинарная ширина (5 TE), 12 каналов для моделей A7435DP, A7435DN
Двойная ширина (10 TE), 24 канала для моделей A7435SP, A7435SN

Каналы имеют общий плавающий возврат, который позволяет заземлить детектор и снизить уровень шума. Плата доступна как с положительной, так и с отрицательной полярностью выходного сигнала.

Независимо программируемый для каждого канала:

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.

Технические параметры:

Количество каналов
12 или 24 (общий плавающий возврат)

Выходное напряжение
0÷3,5 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
Двойной диапазон:

Высокая мощность: 3,5 мА
Высокое разрешение: 350 мкА
Установленное разрешение по напряжению
5 мВ

Разрешение монитора напряжения
5 мВ

Текущее установленное разрешение
10 нА

Текущее разрешение монитора
Высокая мощность: 10 нА
Высокое разрешение: 1 нА

Аппаратное обеспечение VMAX
0÷3,5 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 1% от FSR

Программное обеспечение VMAX
0÷3,5 кВ настраивается для каждого канала

Программное разрешение VMAX
1 В

Аппаратное обеспечение IMAX
0÷3,5 мА, общие для всех каналов платы

Аппаратная точность IMAX
±1% от FSR

Увеличение/уменьшение амплитуды
1÷500 Вольт/сек, шаг 1 Вольт/сек настраивается для каждого канала

Пульсации напряжения
10 ÷ 1000 Гц: < 7 мВпп (тип); < 15 мВпп (макс.)
1 ÷ 20000 кГц: <7 мВпп (тип); < 10 мВпп (макс.)

Монитор напряжения в зависимости от Точность измерения выходного напряжения
±0,01% от показаний ± 0,03% от максимального выходного напряжения

Установленное напряжение в сравнении с Точность измерения выходного напряжения
±0,01% от установки ± 0,03% от максимального выходного напряжения

Контроль тока в сравнении с Точность измерения выходного тока
Высокая мощность: ± 0,02% ± 5 мкА
Высокое разрешение: ± 0,02% ± 1 мкА

Текущий набор по сравнению с Точность выходного тока
Высокая мощность: ± 0,02% ± 5 мкА
Высокое разрешение: ± 0,02% ± 1 мкА
Максимальная выходная мощность
9 Вт на канал (предел безопасности программного обеспечения)

Потребление при полной мощности
24 канала (A7435, A7435S): 300 Вт
12 каналов (A7435D): 155 Вт
