16-канальная высоковольтная плата напряжением 9 кВ / 50 мкА AG590

Особенности:

• 16 независимо управляемых высоковольтных каналов
• Выходной диапазон 9 кВ / 50 мкА
• Доступен как с положительной, так и с отрицательной полярностью
• Радиальный 52-контактный разъем
• Низкая пульсация
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от перенапряжения
• Логика блокировки для включения устройства
• Программное обеспечение для простого управления каналами

Описание:

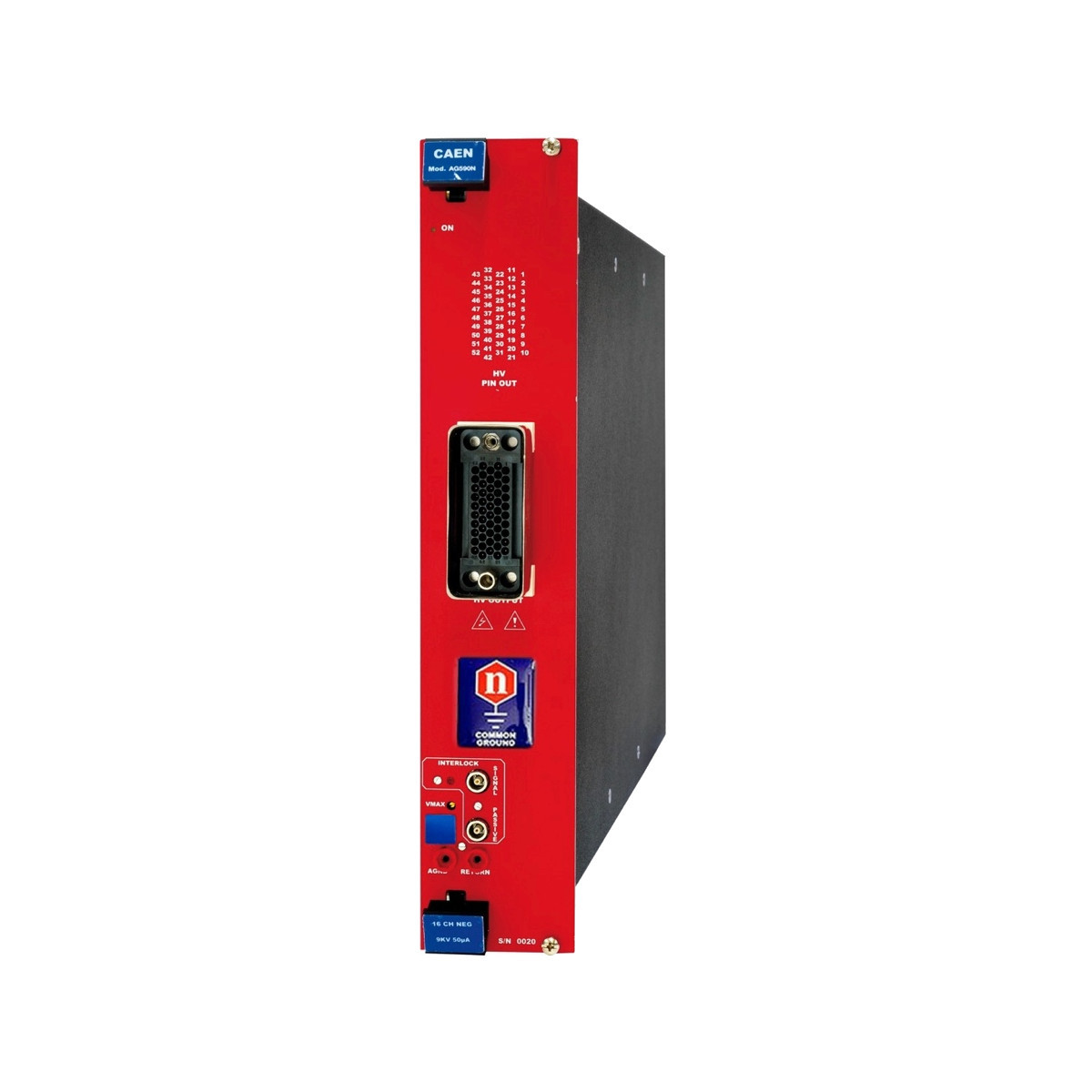

AG590 - это модуль двойной ширины (шириной 10 ТЕ), в котором расположены 16 независимых высоковольтных каналов, подключаемых через радиальные 52-контактные высоковольтные разъемы. Плата доступна как с положительной, так и с отрицательной выходной полярностью. Каналы имеют общее заземление. Выходное напряжение может быть запрограммировано и контролироваться в диапазоне 0 ÷ 9 кВ при разрешении монитора 10 мВ. Максимальная полная шкала тока составляет 50 мкА при разрешении монитора Iset/Imon 100 пА.

 Радиальный 52-контактный разъем
Одинарная ширина (5 TE), 16 каналов для мод. AG590

Независимо программируемый для каждого канала:

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы могут быть включены или отключены: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтного напряжения, когда высоковольтные выходы не подключены к своим нагрузкам.

Технические параметры:

Количество каналов
16

Выходное напряжение
0÷9 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
50 мкА

Разрешение при заданном напряжении
200 мВ

Разрешение монитора напряжения
10 мВ

Разрешение при заданном токе
1 на

Текущее разрешение монитора
100 пА

Аппаратное обеспечение VMAX
0÷9 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0=9 кВ настраивается для каждого канала

программное разрешение VMAX
1 В

Увеличение/уменьшение амплитуды
1=500 Вольт/сек, таблица настройки шага 1 Вольт/сек для каждого канала

Пульсации напряжения
 Типичное значение < 10 мВ/ч

Соотношение VMon и Точность VOut
± 0,3% ± 1 В

Vst и точность VMon
± 0,3% ± 1 В

Amon и точность IOut
± 2% ± 2nA

Set и точность Imon
± 2% ± 20nA
