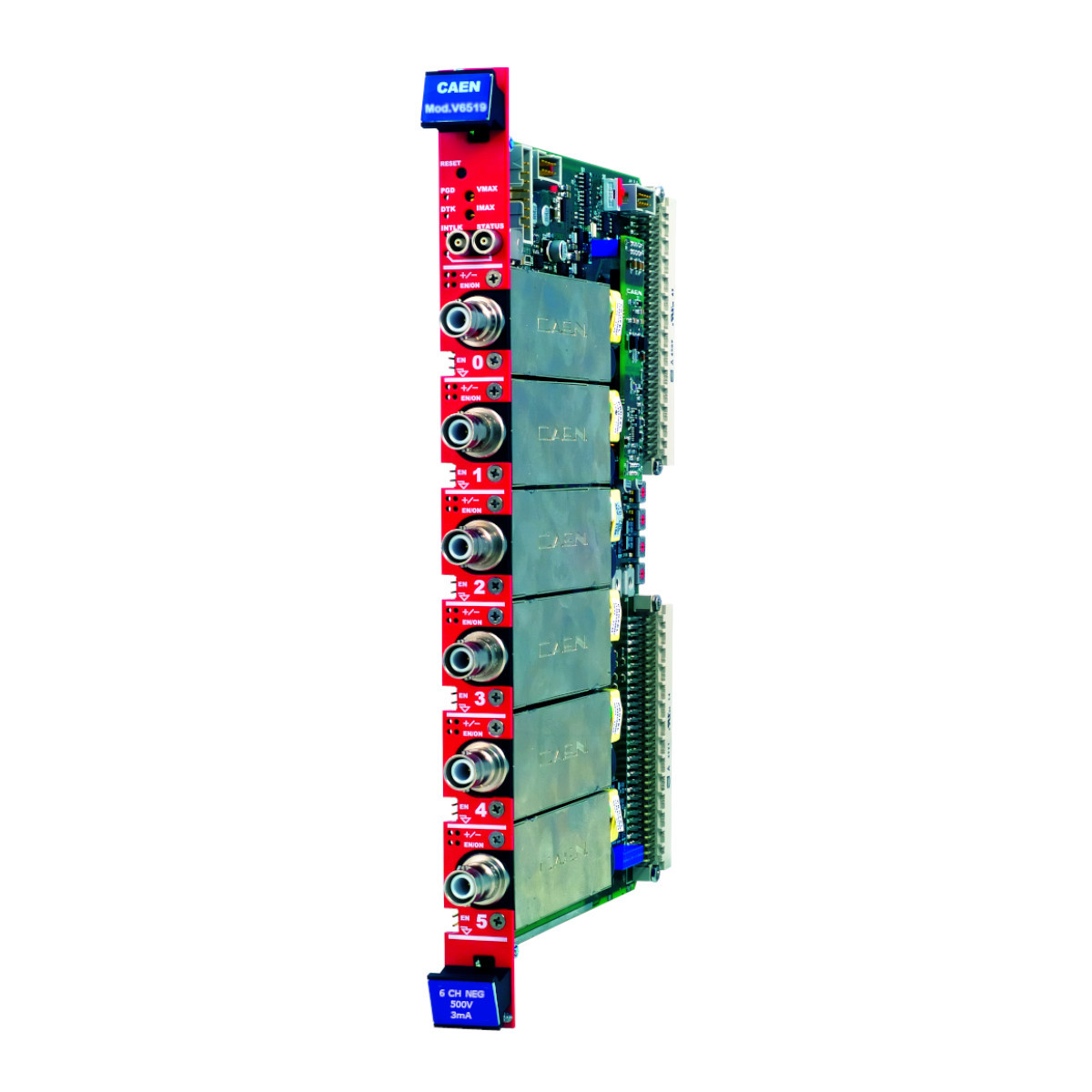

6-канальный высоковольтный модуль питания VME напряжением 500 В/3 мА V6519
Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: V6519
- +7 (708) 858-69-34Офис Call-центр
Особенности:
- 6 независимых каналов в одном модуле VME 6U емкостью 1 шт.
- Выходной диапазон 500 В / 3 мА
- Доступен с положительной, отрицательной или смешанной полярностью
- Коаксиальные выходные разъемы SHV
- Общий плавающий возврат
- Низкая пульсация
- Предупреждение о пониженном / перенапряжении, перегрузке по току и макс. защита от напряжения
- Текущее разрешение монитора 50 нА (при увеличении в 10 раз: 5 нА)
- Логика блокировки для платы включена
- Включение отдельного канала
- Дополнительный эквалайзер мощности на входе постоянного тока
- Управление модулем с помощью программных средств
Описание:
CAEN Mod.V6519 представляет собой модуль VME 6U шириной в 1 блок, содержащий 6 высоковольтных каналов питания напряжением 500 В, 3 мА. Плата доступна как с положительной, так и с отрицательной выходной полярностью; также доступна смешанная версия с 3 положительными и 3 отрицательными каналами. Каналы имеют общий плавающий возврат, который позволяет заземлить детектор, снижая уровень шума. Высоковольтные выходы подключаются через разъемы SHV.
Разъем SHV
Одинарный (шириной 1U), 6 каналов для модели V6519
Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне от 1 до 100 В/с с шагом 1 В/с. Модуль имеет разрешение 50 nA Iset/Imon. Функции включают в себя масштабирование Imon, увеличивающее разрешение до 5 нА. Модули подходят как для стандартных модулей VME/VME64, так и для модулей V430. Функциональные параметры можно программировать и контролировать с помощью VMEbus.
Для управления этим устройством доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для разработки пользовательского программного обеспечения. Также поддерживается OPC-сервер.
Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:
Каналы: могут быть включены или отключены с помощью глобальной логики блокировки. Каналы включаются индивидуально с помощью перемычек на передней панели (доступен пассивный или активный режим).
Перенапряжение и пониженное напряжение: предупреждение, когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные значения VMAX и IMAX: Максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.
Технические параметры:
Пакет
Модуль VME 6U емкостью 1 шт.
Количество каналов
6 (Общий плавающий обратный сигнал)
Выходное напряжение
0÷500 В
Полярность
Положительная / отрицательная в зависимости от приобретенной версии
Максимальный выходной ток
3 мА, макс. 300 мкА при увеличении Imon x10
Разрешение при заданном напряжении
10 мВ
Разрешение монитора напряжения
10 мВ
Текущее установленное разрешение
50 нА
Текущее разрешение монитора
50 нА (5 нА при увеличении Imon x10)
Аппаратное обеспечение VMAX
0÷500 В настраивается для каждого канала. Абсолютный максимальный уровень напряжения, которого может достигать канал, независимо от заданного значения Vset. Выходное напряжение не может превышать заданного значения Vmax.
Аппаратная точность VMAX
± 2% от FSR
Программное обеспечение VMAX
0÷500 В настраивается для каждого канала
Программное разрешение VMAX
10 мВ
Увеличение/уменьшение амплитуды
1÷100 В/с, шаг 1 В/с
Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. ”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала. Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние. Если отключение= БЕСКОНЕЧНОЕ, “Перегрузка по току” длится бесконечно.
Пульсации напряжения
10 ÷ 1000 Гц: <3 мВпп в типичном режиме; < 5 мВпп в максимальном
1 ÷ 20000 кГц: типичное значение <2 МВт/мин; максимальное значение < 5 МВт/мин
Соотношение Vmon и Vout
Типичное значение: ± 0,05% от считываемого значения ± 0,5 В
Максимальное значение: ± 0,1% от считываемого значения ± 1,5 В
Vset и Vout Точность
Типичное значение: ± 0,05% от считываемого значения ± 0,5 В
Максимальное значение: ± 0,1% от считываемого значения ± 1,5 В
Imon и Точность ввода-вывода
Типичная: ± 2% от считываемого значения ± 1 мкА
Максимальная: ± 2% от считываемого значения ± 5 мкА
Точность Iset и Точность Imon
Типичная: ± 2% от считываемого значения ± 1 мкА
Макс.: ± 2% от считываемого значения ± 5 мкА
