6-канальный высоковольтный модуль питания VME напряжением 6 кВ/300 мкА V6521

Особенности:

• 6 независимых каналов в одном модуле VME 6U емкостью 1 шт.
• Выходной диапазон 6 кВ / 300 мкА
• Доступен с положительной, отрицательной или смешанной полярностью
• Коаксиальные выходные разъемы SHV
• Общий плавающий возврат
• Низкие пульсации
• Предупреждение о пониженном / перенапряжении, перегрузках по току и макс. защита от напряжения
• Текущее разрешение монитора 5 нА (при увеличении изображения в 10 раз: 500 пА)
• Логика блокировки для платы включена
• Включение отдельного канала
• Дополнительный эквалайзер мощности на входе постоянного тока
• Управление модулем с помощью программных средств

Описание:

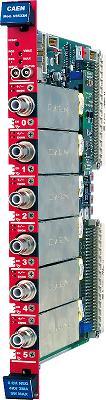

CAEN Mod.V6521 представляет собой модуль VME 6U шириной в 1 блок, содержащий 6 высоковольтных каналов питания напряжением 6 кВ, 300 мкА.Плата доступна как с положительной, так и с отрицательной полярностью выходного сигнала; также доступна смешанная версия с 3 положительными и 3 отрицательными каналами. Каналы имеют общий плавающий возврат, что позволяет заземлять детектор, снижая уровень шума. Высоковольтные выходы подключаются через разъемы SHV.

  Разъем SHV
Одинарный (шириной 5 ТЕ), 6 каналов для модели V6521

Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1÷ 500 В/с с шагом 1 В/с.

Модуль имеет разрешение Iset/Imon 5nA. Функции включают в себя масштабирование Imon, увеличивающее разрешение до 500 пА. Модули подходят как для стандартных модулей VME/VME64, так и для модулей V430. Функциональные параметры можно программировать и контролировать с помощью VMEbus.

Для управления этим устройством доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для разработки пользовательского программного обеспечения. Также поддерживается OPC-сервер.

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки. Каналы включаются индивидуально с помощью перемычек на передней панели (доступен пассивный или активный режим).
Перенапряжение и пониженное напряжение: предупреждение, когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные значения VMAX и IMAX: Максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Пакет
Модуль VME 6U, рассчитанный на 1 единицу измерения

Количество каналов
6 (Общий плавающий обратный сигнал)

Выходное напряжение
0÷6 кВ

Полярность
Положительная / отрицательная в зависимости от приобретенной версии

Максимальный выходной ток
300 мкА, макс. 30 мкА при увеличении Imon

Разрешение, установленное по напряжению
100 мВ

Разрешение монитора напряжения
100 мВ

Текущее установленное разрешение
5 нА

Текущее разрешение монитора
5 нА (500 пА при увеличении Imon)

Аппаратное обеспечение VMAX
0÷6,1 кВ, общее для всех каналов платы

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0÷6 кВ настраивается для каждого канала

Программное разрешение VMAX
100 мВ

Увеличение/уменьшение амплитуды
1÷500 Вольт/сек, шаг 1 Вольт/сек

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. “Перегрузка по току”, превышающая заданное значение (от 1 до 9999), приводит к “отключению” канала. Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние. Если отключение= БЕСКОНЕЧНОЕ, “Перегрузка по току” длится бесконечно.

Пульсации напряжения
10 ÷ 1000 Гц: типичное значение <5 мВпп; максимальное значение < 10 мВпп
1 ÷ 20000 кГц: типичное значение <3 мВпп; максимальное значение < 5 мВпп
Типичная точность Vmon в сравнении с Vout
: ± 0,05% ± 1 В
максимальная: ± 0,05% ± 2 В

Vset в сравнении Типичная выходная точность
: ± 0,05% ± 1 В
макс.: ± 0,05% ± 2 В

Imon против
Типичная выходная точность: ± 2% ± 0,05 мкА
макс.: ± 2% ± 0,1 мкА

Iset против
Типичная точность Imon: ± 2% ± 0,05 мкА
максимальная: ± 2% ± 0,1 мкА
