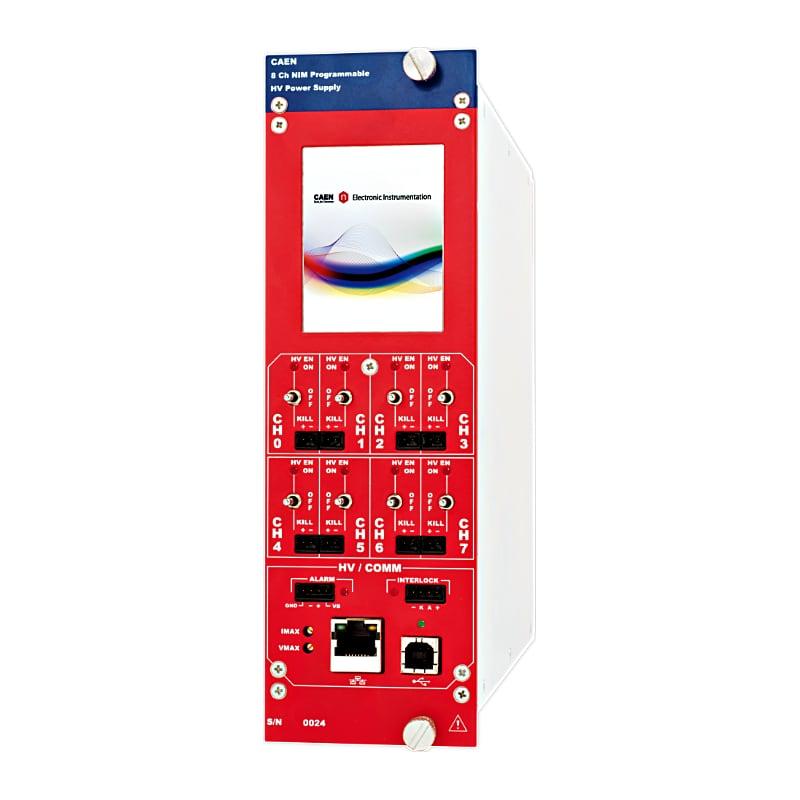

8-канальный модуль питания NIM напряжением 6 кВ/ 1 мА (USB/Ethernet/сенсорный экран) N8034

Особенности:

• 8 независимых каналов в модуле NIM 2U
• Выходной диапазон 6 кВ / 1 мА
• Каналы с положительной или отрицательной полярностью
• Коаксиальные выходные разъемы SHV
• Низкие пульсации
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельных каналов
• Текущее разрешение монитора 5 пА (при увеличении изображения в 10 раз: 500 пА)
• Цветной сенсорный дисплей с диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Программные средства для удобного управления каналами

Описание:

CAEN Mod. N8034 обеспечивает 8 независимых каналов 6 кВ/1 мА с двойной шириной NIM-схемы. Каждый канал может обеспечивать максимальное напряжение 6 кВ и максимальный ток 1 мА. Устройство доступно с положительным, отрицательным и “смешанным” (4 положительных и 4 отрицательных) каналами.

 Разъем SHV
Двойная ширина NIM, 8 каналов для модели N8034

Выходные сигналы каналов передаются через разъемы SHV. Скорость увеличения и уменьшения выходной мощности HV может быть выбрана независимо для каждого канала в диапазоне 1=500 В/с с шагом 1 В/с. Модуль имеет разрешение 5 nAIset.

Управление модулем может осуществляться как локально благодаря 2,8-дюймовому сенсорному графическому цветному ЖК-дисплею с полностью переработанным пользовательским интерфейсом, так и удаленно, через USB 2.0 или Ethernet.

Для управления этими устройствами доступен полный набор программных средств; пользователь может бесплатно загрузить библиотеки низкого уровня, драйвер LabVIEW и графическое прикладное программное обеспечение. Пользователь может отслеживать состояние модуля и настраивать высокочастотные параметры для каждого канала в режиме реального времени.

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные значения VMAX и IMAX: Максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.
Блокировка панели безопасности: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Пакет
Механика NIM двойной ширины. Вес: ~2,6 кг

Выходные каналы
8 каналов, разъем SHV
Положительный, отрицательный или смешанный (4-8 положительных и 4-8 отрицательных) Полярность; общее заземление
Выходное напряжение
0÷6 кВ

Максимальный выходной ток
1 мА

Максимальная выходная мощность
6 Вт

Разрешение Vset
20 мВ

Разрешение Vmon
20 мВ

Разрешение Iset
5 нА

Разрешение Imon
5 нА (высокий диапазон) / 500 пА (низкий диапазон)

Vmax
0 ÷ 6 кВ

Разрешение Vmax
2 В

Аппаратное разрешение IMAX
1 мА

Аппаратное разрешение IMAX
1 мкА

Увеличение/уменьшение амплитуды
1÷500 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. ”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала. Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние. Если trip= INFINITE, “перегрузка по току” длится бесконечно. Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = бесконечно. Шаг = 0,1 с

Пульсации напряжения
10 – 1000 Гц: тип < 4 мВ/мин; макс. < 8 мВ/мин
1 кГц – 20 МГц: тип < 2 мВ/мин; макс. < 5 мВ/мин
Зависимость Vmon от Vout точности
± 0,02% ± 1 В

Vset и Vout Точность
± 0,02% ± 1 В

Imon и Iout точность
± 0,2% ± 1 мкА (высокий диапазон); ± 0,2% ± 100 нА (низкий диапазон)

Iset и Точность ввода-вывода
± 0,2% ± 1 мкА (высокий диапазон); ± 0,2% ± 100 нА (низкий диапазон)

Диапазон влажности
0 ÷ 80% без образования конденсата

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Vout / Температурный коэффициент
50 ppm / °C

Долговременная стабильность (1 неделя после 1-часового прогрева)
±0,02% / полная шкала

Локальное управление
Сенсорный ЖК-дисплей

дистанционное управление
USB и Ethernet
