4-Канальный Реверсивный модуль питания NIM HV напряжением 500 В/200 мкА (USB) N1419

Особенности:

• 4 независимых канала в модуле NIM емкостью 1U (также доступны версии с 2 и 1 каналами)
• Диапазон выходного напряжения 500 В / 200 мкА
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Выходные разъемы SHV
• Общий плавающий возврат
• Низкая пульсация
• Предупреждение о пониженном/повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Разрешение текущего монитора 5 нА (при увеличении в 10 раз: 500 пА)
• Цветной графический дисплей
• Локальное и дистанционное управление (USB2.0/RS485/RS232)
• Возможность последовательного подключения
• Дополнительный эквалайзер мощности на входе постоянного тока
• Программные средства для упрощения управления каналами

Описание:

CAEN, мод. N1419, обеспечивает 4 независимых высоковольтных канала в NIM-механике единой ширины. Также доступны двухканальные и одноканальные версии (N1419A и N1419B). Каждый канал может обеспечивать максимальное напряжение ±500 В и максимальный ток 200 мкА.Полярность выходного сигнала выбирается независимо для каждого канала.

Каналы имеют общий плавающий обратный сигнал (общий обратный сигнал, изолированный от заземления корпуса); Высоковольтные выходы подключаются через разъемы SHV.
Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1=50 В/с шагом 1 В/с. Модуль имеет разрешение 5 nA Iset/Imon. Особенности включают в себя масштабирование Imon, увеличивающее разрешение до 500 пА.

 Разъем SHV

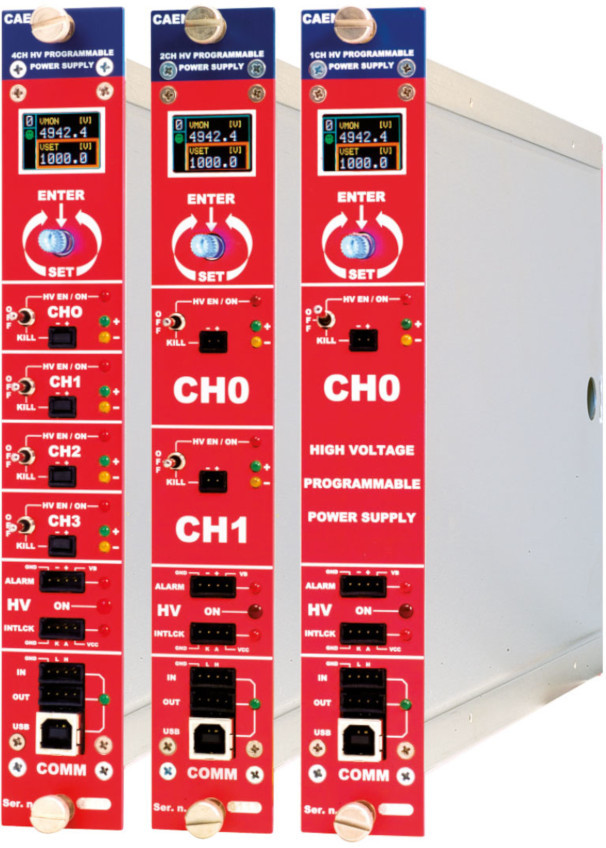

Одинарная ширина NIM, 4 канала для моделей N1419, N1419B (1 канал), N1419A (2 канала)

Управление питанием может осуществляться как локально, с помощью цветного графического дисплея, так и удаленно, через USB, RS232 или RS485, что позволяет создавать последовательную сеть модулей N14XX. Он также управляется по протоколу TCP/IP с помощью интеллектуального вентилятора CAEN NIM8301.

Для управления этим модулем доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для пользовательской разработки программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 1 В).
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться.
Аппаратный VMAX: Программируемый предел защиты VMAX.
Блокировка панели безопасности: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Упаковка
Единица измерения NIM с одной шириной

Выходные каналы
4 / 2 / 1 каналы, общий плавающий возврат, разъем SHV положительной или отрицательной полярности (требуется внутренняя настройка)

Диапазон выходных сигналов 500 В / 200 мкА
500 В / 20 мкА (IMRANGE = высокий)
(IMRANGE = низкий) – Активирован сигнал Imon
Максимальная выходная мощность
100 МВт

Разрешение Vset
10 мВ

Разрешение Vmon
10 мВ

Разрешение Iset
5 nA

Разрешение Imon 5 nA
500 пА (IMRANGE = Высокий)
(IMRANGE = низкий) – Активирован масштаб Imon
Vmax
0 ÷ 510 В - Абсолютный максимальный уровень высокого напряжения, которого может достигать канал, независимо от заданного значения Vset.
Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1% ± 0,5 В

Разрешение Vmax
± 0,1 В

Увеличение/уменьшение напряжения
1÷50 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно)
Пульсации напряжения
20 ÷ 1000 Гц: Типичная: 5 мВ/ч/ мин / Максимальная: 10 мВ/ч
1 ÷ 20000 кГц: Типичная частота: 3 МВт/мин. / Максимальная частота: 5 МВт/мин.
Точность Vmon и Vout
±0,02% от считываемого значения ±500 мВ

Точность Vset и Vout
±0,02% от считываемого значения ±500 мВ

Imon против Точность ввода-вывода ±2% от считываемого значения ±20 нА
±2% от считываемого значения ±2 нА (диапазон измерений = высокий)
(ДИАПАЗОН измерений = низкий) – Активирован масштаб Imon
Iset против Точность ввода-вывода ±2% от считываемого значения ±30 нА
±2% от считываемого значения ±3 нА (ДИАПАЗОН измерений = высокий)
(ДИАПАЗОН измерений = низкий) – Активирован режим масштабирования Imon
Диапазон влажности
0 ÷ 80%

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Vout / Температурный коэффициент
, макс. 50 ppm / °C

Imon / Температурный коэффициент
, макс. 100 ppm / °C; макс. 300 ppm / ° C при увеличении Imon

Долговременная стабильность Vout по сравнению с Vset
± 0,02% (через одну неделю при постоянной температуре)
