4-канальный модуль высоковольтного питания NIM мощностью 8 кВ/3 мА (8 Вт) (USB) N1470

Особенности:

• 4 независимых канала в модуле NIM 1U (также доступны версии с 2 и 1 каналами)
• Диапазон выходного напряжения 8 кВ / 3 мА
• Максимальная выходная мощность:
• 9 Вт (выход <3 кВ)
• 8 Вт (выход >3 кВ)
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Выходные разъемы SHV
• Общий плавающий возврат
• Низкая пульсация
• Предупреждение о пониженном/повышенном напряжении, перегрузках по току и макс. защита от напряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Разрешение текущего монитора 5 нА (при увеличении в 10 раз: 500 пА)
• Цветной графический дисплей
• Локальное и дистанционное управление (USB2.0/RS485/RS232)
• Возможность последовательного подключения
• Дополнительный эквалайзер мощности на входе постоянного тока
• Программные средства для простого управления каналами

Описание:

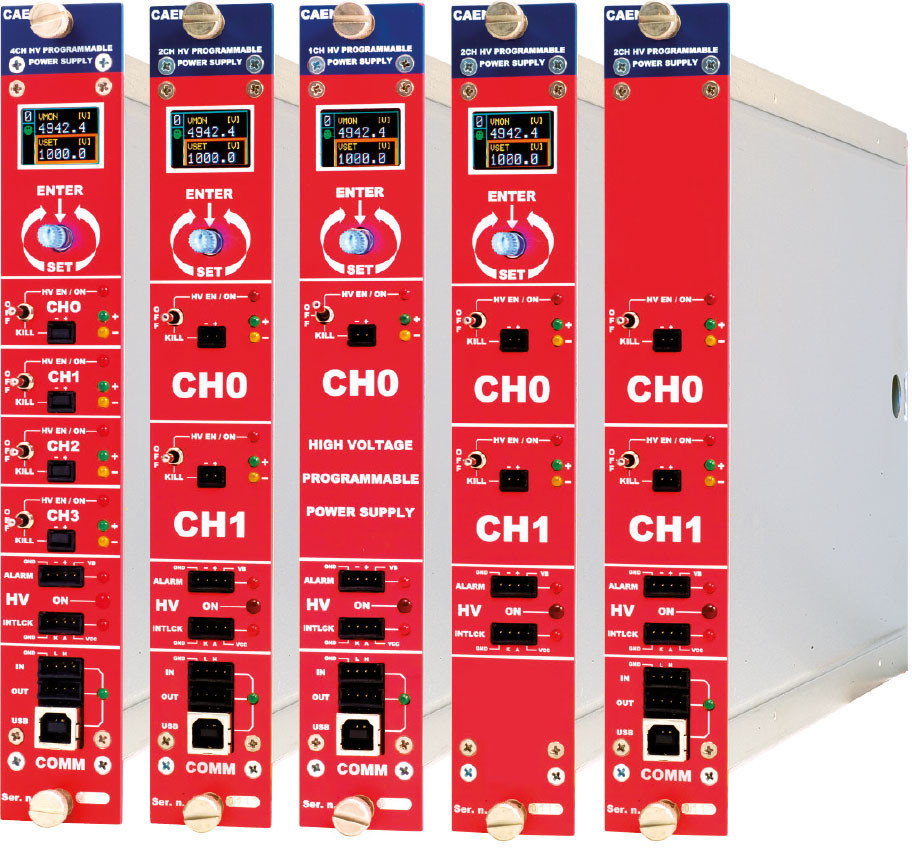

CAEN Mode. N1470 обеспечивает 4 независимых высоковольтных канала в NIM-механике единой ширины. Также доступны двухканальные и одноканальные версии (N1470A и N1470B). Каждый канал может обеспечивать максимальное напряжение ±8 кВ, максимальный ток 3 мА и максимальную мощность 9 Вт (максимальная мощность 8 Вт, если выходное напряжение превышает ±3 кВ). Полярность выхода выбирается независимо для каждого канала.

 Разъем SHV
NIM с одной шириной, 4 канала для моделей N1470, N1470B (1 канал), N1470A, N1470AL, N1470AR (2 канала)

Каналы имеют общий плавающий возврат (общий возврат, изолированный от заземления корпуса); Высоковольтные выходы подключаются через разъемы SHV.
Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1÷500 В/с с шагом 1 В/с. Модуль имеет разрешение Iset/Imon 50 мА. Особенности включают в себя масштабирование Imon, увеличивающее разрешение до 5 На.

Управление питанием может осуществляться как локально, с помощью цветного графического дисплея, так и удаленно, через USB, RS232 или RS485, что позволяет создавать последовательную сеть модулей N14XX. Он также управляется по протоколу TCP/IP с помощью интеллектуального вентилятора CAEN NIM8301.

Для управления этим модулем доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для пользовательской разработки программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если ОТКЛЮЧЕНИЕ установлено в “режим постоянного тока”, канал работает как генератор тока.
VMAX: программируемый предел защиты VMAX.
Блокировка панели безопасности: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Упаковка
Модуль NIM с одной шириной захвата

Выходные каналы
4 / 2 / 1 каналы с общим плавающим обратным сигналом, разъем SHV положительной или отрицательной полярности (требуется внутренняя настройка)

Выходные диапазоны 8 кВ / 3 мА
8 кВ / 300 мкА (IMonRange = высокий)
(Диапазон Imon = низкий) – Активирован масштаб Imon
Максимальная выходная мощность
9 Вт (Vset < 3 кВ)
8 Вт (Vset > 3 кВ)

Разрешение Vset
200 мВ

Разрешение Vmon
200 мВ

Разрешение Iset
50 nA

Разрешение Imon
50 nA (диапазон = Высокий)
5 nA (ДИАПАЗОН = низкий) – Активирован масштаб Imon
Vmax
0 ÷ 8100 В - Абсолютный максимальный уровень высокого напряжения, которого может достичь канал, независимо от заданного значения Vset. Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1% ± 5 В

Разрешение Vmax
± 1 В

Аварийный выход
Открытый коллектор, максимальный ток поглощения 100 мА

Вход блокировки
Низкое напряжение: < 1 В; ток ~5 мА; Высокое напряжение: 4÷6 В

Увеличение/уменьшение напряжения
1÷500 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно).
Пульсации напряжения
20 ÷ 1000 Гц
, 3 кВ/200 мкА. Типичное значение: 20 мВ/мин / Максимальное значение: 25 мВ/мин
3 кВ/3 мА. Типичное значение: 20 мВ/мин / Максимальное значение: 30 мВ/мин
8 кВ/800 мкА. Типичное значение: 25 мВ/мин / максимальное значение: 30 мВ/мин
1 ÷ 20000 кГц
3 кВ/200 мкА. Типичное значение: 5 МВт/мин. / Максимум: 10 МВт/мин.
3 кВ/3 мА. Типичное значение: 5 МВт/мин./ максимум: 10 МВт/мин.
8 кВ/800 мкА. Типичное значение: 10 МВт/мин / Максимальное значение: 15 МВт/мин
Точность Vmon и Vout
±0,02% от считываемого значения ±2 В

Точность Vset и Vout
±0,02% от считываемого значения ±2 В

Imon и Точность вывода
±2% от значения считывания ±2 мкА (диапазон считывания = Высокий)
±2% от значения считывания ±200 нА (ДИАПАЗОН считывания = низкий) – Активирован масштаб Imon
Iset и Точность вывода
±2% от считываемого значения ±2 мкА (ДИАПАЗОН измерений = высокий)
±2% от считываемого значения ±200 нА (диапазон измерений = низкий) – Активирован зум Imon
Диапазон влажности
0 ÷ 80%

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Vout / Температурный коэффициент
, макс. 50 ppm/°C

Imon / Температурный коэффициент
, макс. 100 ppm/°C; макс. 300 ppm/°C при увеличении Imon X10

Долговременная стабильность Vout по сравнению с Vset
± 0,02% (через одну неделю при постоянной температуре)
