4-Канальный реверсивный высоковольтный модуль питания NIM 5,5 кВ/300 мкА (USB) N1471

Особенности:

• 4 независимых канала в модуле NIM 1U (также доступны версии с 2 и 1 каналами)
• Диапазон выходного сигнала 5,5 кВ / 300 мкА
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Выходные разъемы SHV
• Общий плавающий обратный сигнал
• Низкая пульсация
• Предупреждение о пониженном/повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Разрешение текущего монитора 5 нА (при увеличении в 10 раз: 500 пА)
• Цветной графический дисплей
• Локальное и дистанционное управление (USB2.0/RS485/RS232)
• Возможность последовательного подключения
• Дополнительный эквалайзер мощности на входе постоянного тока
• Программные средства для упрощения управления каналами

Описание:

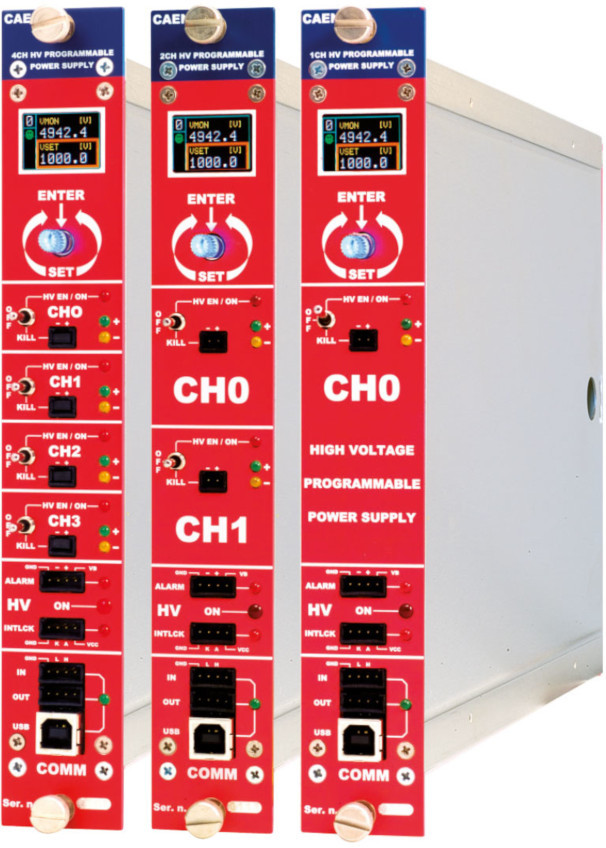

CAEN, мод. N1471, обеспечивает 4 независимых высоковольтных канала в NIM-механике единой ширины. Также доступны двухканальные и одноканальные версии (N1471A и N1471B). Каждый канал может выдавать выходную мощность ±5,5 кВ / 300 мкА.Полярность выходного сигнала выбирается независимо для каждого канала.

Каналы имеют общий плавающий обратный сигнал (общий обратный сигнал, изолированный от заземления корпуса); Высоковольтные выходы подключаются через разъемы SHV.
Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне от 1 до 500 В/с с шагом 1 В/с. Модуль имеет разрешение 5nA Iset/Imon. Для Imon доступна опция масштабирования (x 10), позволяющая увеличить разрешение до 500 пА.

  Разъем SHV
Одинарная ширина NIM, 4 канала для модели N1471 (2 канала для N1471A, 1 канал для n1471b)

Управление питанием может осуществляться как локально, с помощью цветного графического дисплея, так и удаленно, через USB, RS232 или RS485, что позволяет создавать последовательную сеть модулей N14XX. Он также управляется по протоколу TCP/IP с помощью интеллектуального вентилятора CAEN NIM8301. Для управления этим модулем доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для пользовательской разработки программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если ОТКЛЮЧЕНИЕ установлено в “режим постоянного тока”, канал работает как генератор тока.
VMAX: программируемый предел защиты VMAX.
Блокировка панели безопасности: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Упаковка
Единица измерения NIM с одной шириной

Выходные каналы
4 /2 / 1 каналы, общий плавающий возврат, разъем SHV положительной или отрицательной полярности (требуется внутренняя настройка)

Выходные диапазоны
5,5 кВ / 300 мкА (максимальный ДИАПАЗОН = высокий)
5,5 кВ / 30 мкА (IMRANGE = низкий) – Активирован сигнал Imon (опция)
Максимальная выходная мощность
1,65 Вт

Разрешение Vset / Vmon
100 мВ

Разрешение Iset
5 нА

Разрешение Imon
5 пА (Максимальный диапазон = высокий)
500 пА (Максимальный диапазон = низкий) – Активирован сигнал Imon (опционально)
Vmax
0 ÷ 5600 В - Абсолютный максимальный уровень высокого напряжения, которого может достигать канал, независимо от заданного значения Vset. Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1 % ± 5 В

Разрешение Vmax
± 1 В

Аварийный сигнал
Открытый коллектор, максимальный ток поглощения 100 мА

Вход блокировки:
НИЗКОЕ напряжение: <1 В; ток ~5 мА; ВЫСОКОЕ напряжение: 4÷6 В

Увеличение/уменьшение напряжения
1÷500 В/с, шаг 1 В/с

Максимальное время срабатывания при “перегрузке по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
 Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно).
Пульсации напряжения
20 ÷ 1000 Гц: Типичная: 10 мВ/ч/ мин / Максимальная: 15 мВ/ч
1 ÷ 20000 кГц: Типичная частота: 3 мБит/с / Максимальная частота: 8 мБит/с
Соотношение Vmon и Vout
±0,02% от считываемого значения ±2 В

Соотношение Vset и Точность Vout
±0,02% от считываемого значения ±2 В

Imon и Точность вывода
±2% от значения считывания ±20 нА (диапазон значений = Высокий)
±2% от значения считывания ±2 нА (диапазон значений = низкий) – Активирован масштаб Imon (опционально)
Iset и Точность вывода
±2% от считываемого значения ±30 нА (диапазон значений = высокий)
±2% от считываемого значения ±3 нА (диапазон значений = низкий) – Активирован зум Imon (опция)
Диапазон влажности
0 ÷ 80%

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Vout / Температурный коэффициент
не более 50 ppm /°C

Imon / Температурный коэффициент
не более 100 ppm/°C; не более 300 ppm/°C с увеличением Imon X10

Долгосрочная стабильность Vout по сравнению с Vset
± 0,02% (через неделю при постоянной температуре)
