4-Канальный реверсивный модуль высоковольтного питания NIM/Desktop мощностью 8 кВ/3 мА NDT1470

Особенности:

• 4 независимых канала в модуле NIM 2U
• Разъем переменного тока напряжением 220 В/110 В для работы на рабочем столе
• Диапазон выходного напряжения 8 кВ / 3 мА
• Максимальная выходная мощность:
• 9 Вт (<3 кВ на выходе)
• 8 Вт (> 3 кВ на выходе)
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Коаксиальные выходные разъемы SHV
• Общий плавающий обратный сигнал
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузках по току и макс. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора: 50 нА (при увеличении в 10 раз: 5 нА)
• Цветной сенсорный дисплей с диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Возможность подключения по цепочке
• Программные средства для простого управления каналами

Описание:

Модуль CAEN Mod. NDT1470 обеспечивает 4 независимых высоковольтных канала в NIM-механике двойной ширины. Также поддерживается работа на настольном компьютере (с питанием от сети переменного тока 110/220 В, без использования NIM-камеры). Каждый канал может обеспечивать максимальное напряжение ±8 кВ, максимальный ток 3 мА и максимальную мощность 9 Вт (максимальная мощность 8 Вт, если выходное напряжение превышает ±3 кВ). Полярность выхода выбирается независимо для каждого канала.

Каналы имеют общий плавающий возврат (общий возврат, изолированный от заземления корпуса); Высоковольтные выходы подключаются через разъемы SHV. Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1=500 В/с шагом 1 В/с. Модуль имеет разрешение 50 нА/МКС. Увеличение (x 10) для Imon увеличивает разрешение до 5 нА.

 Разъем SHV

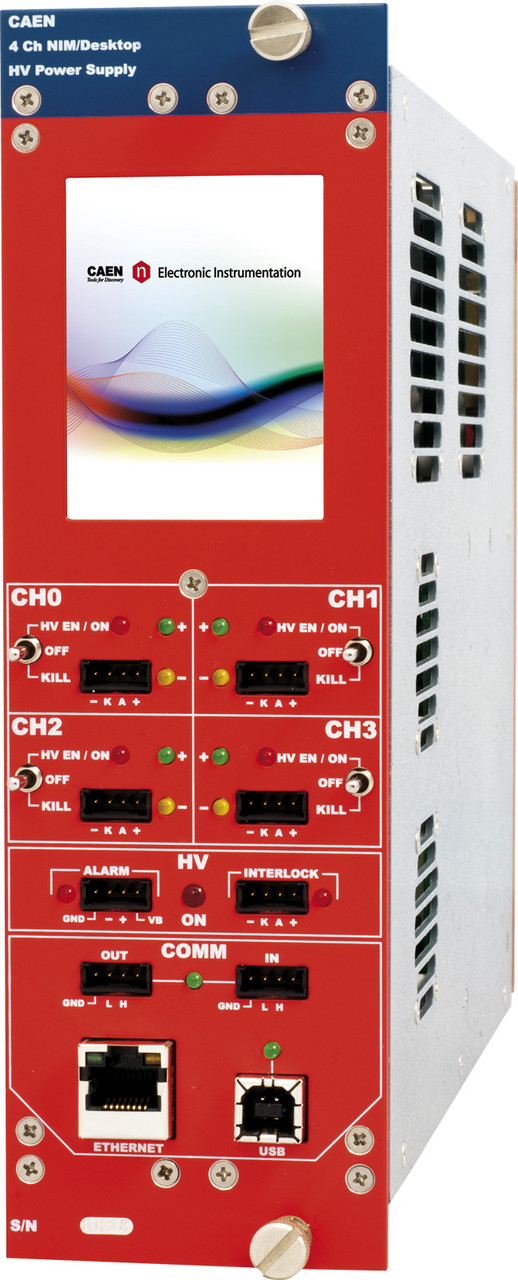

Двойная ширина NIM, мод. 4 канала. NDT1470

Управление модулем может осуществляться как локально благодаря 2,8-дюймовому сенсорному графическому цветному ЖК-дисплею с полностью переработанным пользовательским интерфейсом, так и удаленно, через USB 2.0 или Ethernet. Для управления этим модулем доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для пользовательской разработки программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения более чем на 2% (минимум 10 В).
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться.
VMAX: программируемый предел защиты VMAX.
Блокировка панели безопасности: общая логика блокировки для включения/ выключения каналов и индивидуальный входной сигнал для функции отключения канала.

Технические параметры:

Пакет
Механика NIM двойной ширины. Вес: ~2,6 кг

Выходные каналы
4 канала, общий плавающий возврат, разъем SHV положительной или отрицательной полярности (требуется внутренняя настройка)

Диапазоны выходных сигналов
8 кВ / 3 мА (IMonRange = высокий)
8 кВ / 300 мкА (диапазон Imon = низкий) – Активирован сигнал Imon

Максимальная выходная мощность
9 Вт (Vset < 3 кВ)
8 Вт (Vset > 3 кВ)

Разрешение Vset
200 мВ

Разрешение Vmon
200 мВ

Разрешение Iset
50 nA

Разрешение Iset / Imon
50 nA (диапазон Imon = высокий)
5 nA (диапазон Imon = низкий) – Активирован масштаб Imon

Vmax
0 ÷ 8100 В - Абсолютный максимальный уровень высокого напряжения, которого может достигать канал, независимо от заданного значения Vset. Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1 % ± 5 В

Разрешение Vmax
± 1 В

Аварийный сигнал
Открытый коллектор, максимальный ток поглощения 100 мА

Вход блокировки
НИЗКОЕ напряжение: < 1 В; ток ~5 мА; ВЫСОКОЕ напряжение: 4÷6 В

Увеличение/уменьшение напряжения
1÷500 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно)
Пульсации напряжения
20 ÷ 1000 Гц:
3 кВ/200 мкА. Типичное значение: 20 мВ/мин / Максимальное значение: 25 мВ/мин
3 кВ/3 мА. Типичное значение: 20 мВпп / Максимальное значение: 30 мВпп
8 кВ/800 мкА. Типичное значение: 25 мВпп / максимальное значение: 30 мВпп
 1 ÷ 20000 кГц:
3 кВ/200 мкА. Максимальная мощность: 10 МВт/ч
3 кВ/3 мА. Типичное значение: 5 мВ/мин / Максимальное значение: 10 мВ/мин
8 кВ/800 мкА. Типичное значение: 10 мВ/мин / максимальное значение: 15 мВ/мин
Точность Vmon и Vout
:±0,02% от считанного значения ±2 В

Vset и Vout Точность
±0,02% от считанного значения ±2 В

Imon и Iout точность
±2% от считываемого значения ±2 мкА (диапазон измерений = высокий)
±2% от считываемого значения ±200 нА (диапазон измерений = низкий) – Активирован масштаб Imon

Точность Iset и Точность Iout
±2% от считываемого значения ±2 мкА (диапазон измерений = высокий)
±2% от считываемого значения ±200 нА (диапазон измерений = низкий) – Активирован Imon Zoom

Охлаждающий вентилятор
2 Sunon 60 x 60 x 15 мм; 12 В KDE1206PHV1 и 2 Mouser 40x40x20 мм; 12 В 1608KL-04W-B50-L00

Диапазон влажности
0 ÷ 80%

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Коэффициент мощности / температуры
не более 50 частей на миллион/C°

Imon / Температурный коэффициент
не более 100 ppm/C°; не более 300 ppm/C° при увеличении Imon X10

Долгосрочная стабильность Vout по сравнению с Vset
± 0,02% (через неделю при постоянной температуре)
