2-канальный высоковольтный модуль питания NIM 15 кВ/1 мА N1570

Особенности:

• 2 независимых канала в модуле 2U NIM
• Выходной диапазон 15 кВ / 1 мА
• Максимальная мощность канала: 10 Вт (< 10 кВ) или 7 Вт (> 10 кВ)
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Высоковольтные коаксиальные выходные разъемы LEMO
• Общий плавающий возврат
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении напряжения Защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора 20 нА (при увеличении в 10 раз: 2 нА)
• Цветной сенсорный дисплей с диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Возможность последовательного подключения
• Программные средства для упрощения управления каналами

Описание:

CAEN Mod.N1570 имеет 2 независимых высоковольтных канала с двойной шириной NIM-матрицы. Каждый канал может обеспечивать максимальное напряжение ± 15 кВ, максимальный ток 1 мА и максимальную мощность 10 Вт. Полярность выходного сигнала выбирается независимо для каждого канала. Каналы имеют общий плавающий возврат (общий возврат, изолированный от заземления корпуса); Высоковольтные выходы подключаются через высоковольтные разъемы Lemo. Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1=500 В/с шагом 1 В/с.

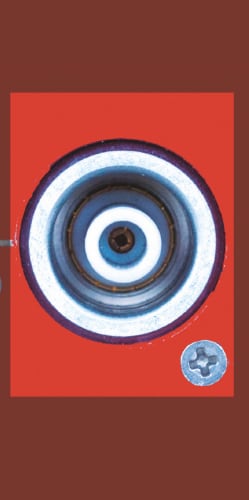

 Высоковольтный разъем LEMO

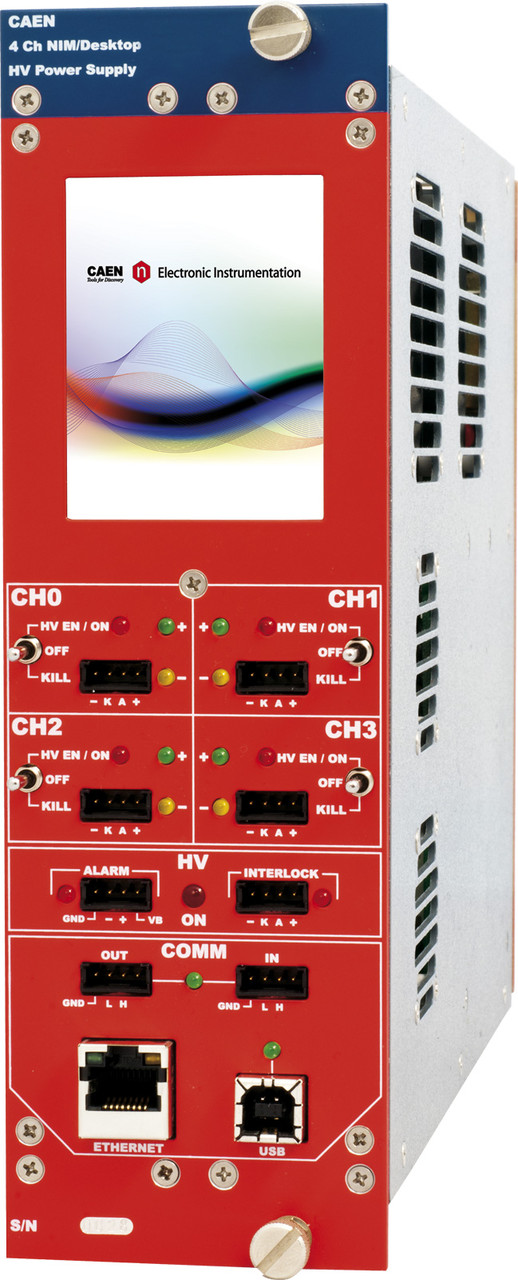

Двойная ширина NIM, 2 канала для модели N1570

Модуль имеет разрешение Iset/Imon 20 нА. Увеличение (x 10) для Imon увеличивает разрешение до 2 На. Управление модулем может осуществляться как локально благодаря 2,8-дюймовому сенсорному графическому цветному ЖК-дисплею с полностью переработанным пользовательским интерфейсом, так и удаленно, через USB или Ethernet, с использованием нового программного обеспечения для управления GECO2020.

Для управления этим устройством доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для разработки пользовательского программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться.
Аппаратный VMAX: Программируемый предел защиты VMAX.

Технические параметры:

Упаковка
Механика NIM двойной ширины. Вес: ~2,6 кг

Выходные каналы
2 канала, общий плавающий возврат, высоковольтный разъем LEMO положительной или отрицательной полярности (требуется внутренняя настройка)

Диапазоны выходных сигналов
15 кВ / 1 мА (IMonRange = высокий)
15 кВ / 100 мкА (диапазон Imon = низкий) – Активирован Imon Zoom
Максимальная выходная мощность
10 Вт (Vset < 10 кВ)
7 Вт (Vset > 10 кВ)
Разрешение Vset
400 мВ

Разрешение Vmon
500 мВ

Разрешение Iset
20 нА

Разрешение Imon
20 нА (диапазон Imon = высокий)
2 нА (диапазон Imon = низкий) – Активирован масштаб Imon
Vmax
0 ÷ 15100 В
Абсолютный максимальный уровень высокого напряжения, которого может достигать канал, независимо от заданного значения Vset. Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1 % ± 5 В

Разрешение Vmax
± 1 В

Аварийный сигнал
Открытый коллектор, максимальный ток поглощения 100 мА

Вход блокировки
НИЗКОЕ напряжение: < 1 В; ток ~5 мА; ВЫСОКОЕ напряжение: 4÷6 В

Увеличение/уменьшение напряжения
1÷500 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно)
Пульсации напряжения
20 ÷ 1000 Гц
7 кВ / 250 мкА. Типичное значение: 7 мВ/ч / Максимум: 10 мВ/ч
10 кВ / 350 мкА. Типичное значение: 12 мкА/ Ч, максимальное значение: 15 мкА/ч.
14 кВ / 500 мкА. Типичное значение: 20 мкА /ч, максимальное значение: 25 мкА/ч.
1 ÷ 20000 кГц
7 кВ / 250 мкА. Типичное значение: 4 мВпп / Максимальное значение: 10 мВпп
10 кВ / 350 мкА. Типичное значение: 6 мВпп / максимальное значение: 15 мВпп
14 кВ / 500 мкА. Типичное значение: 20 мВ/ч, максимальное значение: 25 мВ/ч.
Точность Vmon и Vout
±0,02% от считываемого значения ±2 В

Точность Vset и Vout
±0,02% от установленного значения ±2 В

Imon против Точность ввода-вывода
±2% от считанного значения ±1 мкА (диапазон значений = высокий)
±2% от значения считывания ±100 нА (диапазон Imon = низкий) – Активирован масштаб Imon
Iset и Точность ввода-вывода
±2% от значения считывания ±1 мкА (диапазон Imon = высокий)
±2% от считываемого значения ±100 нА (IMonRange = низкий уровень) – Активирован Imon Zoom
Диапазон влажности
0 ÷ 80%

Температура хранения
-10 ÷ 70°C

Vout / Температурный коэффициент
макс. 50 стр./мин./°C

Imon / Температурный коэффициент.
макс. 100 стр./мин./°C; макс. 300 стр./мин./°C с Imon zoom5

Долгосрочный режим. Vout против Vset
± 0,02% (через одну неделю при постоянной температуре)
