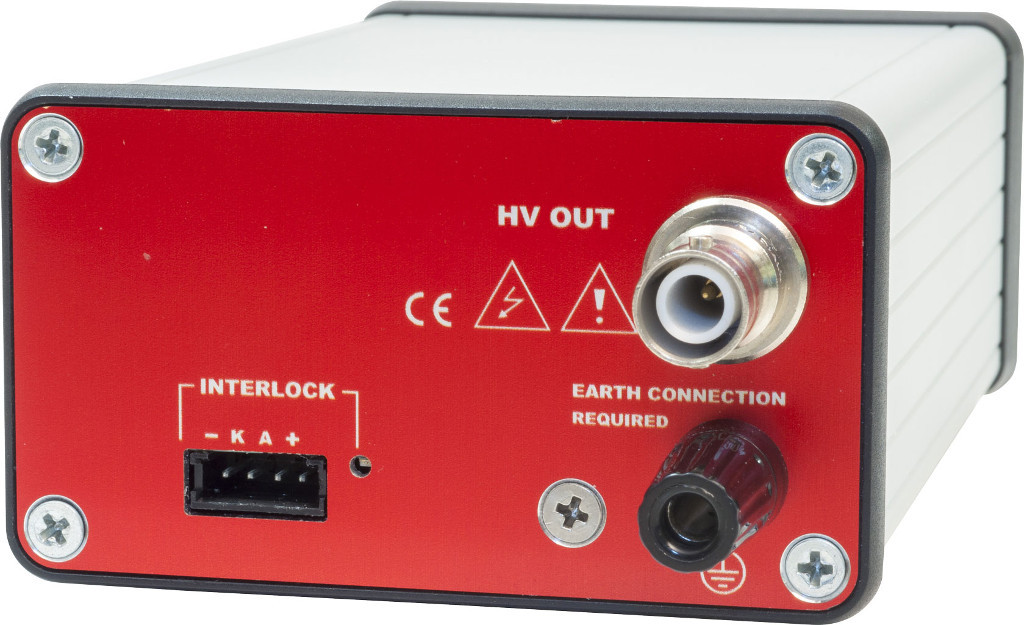

Высоковольтный настольный источник питания с питанием от USB мощностью 1 Канал 500 В/1 мА DT5472

Особенности:

• Один настольный высоковольтный канал, работающий и управляемый через USB
• Диапазон выходного напряжения 500 В / 1 мА
• Доступен с положительной или отрицательной полярностью
• Выходной разъем SHV
• Низкая пульсация
• Предупреждение о пониженном / повышенном напряжении, перегрузках по току и макс. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора: 20 нМ (при увеличении в 10 раз: 2 нМ)
• Программные средства для упрощения управления каналами

Описание:

CAEN Mod. DT5472 представляет собой настольный модуль с одним высоковольтным источником питания напряжением 500 В / 1 мА. Устройство доступно как с положительной, так и с отрицательной полярностью выходного сигнала; питание осуществляется по USB-каналу. Высоковольтный выход подается через разъем SHV. Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне от 1 до 100 В/с с шагом 1 В/с. Модуль имеет разрешение 200 нА/МКС. Увеличение (x 10) для Imon увеличивает разрешение до 20 нА.

 Высоковольтный разъем
Высоковольтный коаксиальный разъем Radiall R317580 для модели DT5472

Функциональные параметры можно запрограммировать и контролировать с помощью USB.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Канал: может быть включен или отключен с помощью ручного переключателя на передней панели или с помощью логической блокировки.
Предупреждение о перенапряжении и пониженном напряжении: предупреждение, когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: максимальное выходное напряжение можно установить с помощью потенциометра на передней панели. Значение VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Пакет
Размеры коробки из сплава: 81 Ш x 43 В x 127 Д мм3 (без разъемов); 81 Ш x 43 В x 171 Д мм3 (включая разъемы)
Вес: 280 г
Полярность
0 ÷ 500 В

Выходное напряжение
Положительный / отрицательный в зависимости от приобретенной версии

Максимальный выходной ток
1 мА

Разрешение по установленному напряжению
100 мВ

Разрешение монитора напряжения
10 мВ

Разрешение по установленному току
200 нА

Текущее разрешение монитора
2nA (низкий диапазон) / 20nA (высокий диапазон)

Максимальное установленное значение тока
1100 мкА

Аппаратное значение VMAX
0 ÷ 510 В

Аппаратное разрешение VMAX
1 В

Аппаратная точность VMAX
± 2% от FSR

Увеличение/уменьшение амплитуды
1 ÷ 100 Вольт/сек, шаг 1 Вольт/сек

Разрешение по температуре
1° C

поездка
0-999 с; 1000 = Бесконечность (генератор тока)

Пульсации напряжения
<10 мВ

Точность Vmon в зависимости от Vout
±0,05% от считываемого значения ±1 В

Vset в зависимости от. Выходная точность
±0,05% от считываемого значения ±1 В

Imon против Выходная точность
±1% от считываемого значения ±400 Н.э.

Iset против Выходная точность
±1% от считываемого значения ±400 н.э.

Диапазон влажности
0 ÷ 80%

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ +70°C

Vout / Температурный коэффициент
100 ppm

Imon / Температурный коэффициент
100 ppm

Долговременная стабильность Vout по сравнению с Vset
0,05% (через неделю при постоянной температуре)
