8-Канальный Реверсивный Настольный высоковольтный источник питания напряжением 1 кВ/ 1 мА, высокоточный модуль

Особенности:

• 8 независимых каналов в настольном корпусе (питание от сети переменного тока 110/220 В)
• Диапазон выходной мощности 1 кВ / 1 мА (0,6 Вт)
• Плавающие каналы
• Коаксиальные выходные разъемы SHV
• Плавающая обратная связь до 5 кВ
• Возможность объединения каналов: выходная мощность до 5 кВ
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузке по току и максимальном значении тока защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора 20 нА (при увеличении в 10 раз: 1 нА)
• Цветной сенсорный дисплей диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Программные средства для простого управления каналами

Описание:

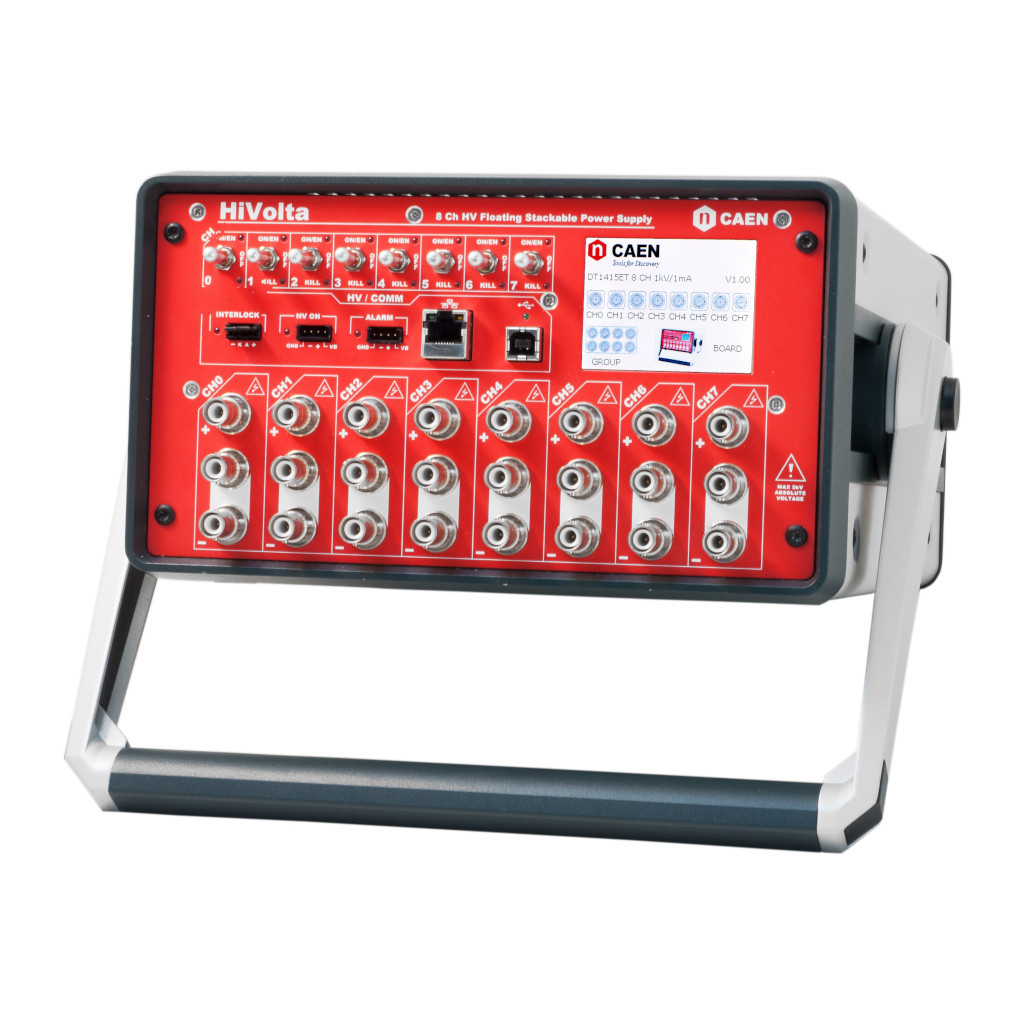

CAEN Mod. DT1415ET (HiVolta) обеспечивает 8 независимых высоковольтных каналов напряжением 1 кВ / 1 мА (0,6 Вт) в настольном корпусе; устройство питается от сети переменного тока напряжением 110/220 В.

Каналы могут использоваться как с положительной, так и с отрицательной полярностью, независимо друг от друга. Каналы имеют независимую плавающую обратную связь, изолированную друг от друга напряжением до 5 кВ (полностью плавающий канал). Каждый канал снабжен одним разъемом для положительного выхода и двумя “мостовыми” для отрицательного, что позволяет “объединять” два или более соседних канала. Управление модулем может осуществляться как локально, с помощью цветного ЖК-дисплея с сенсорным экраном диагональю 2,8 дюйма, так и удаленно, через USB или Ethernet. Высоковольтные выходы подключаются через разъемы SHV.

 Высоковольтный разъем
Высоковольтный коаксиальный разъем Radiall R317580 для модели DT1415ET

Для управления этими устройствами доступен полный набор программных средств; пользователь может бесплатно загрузить библиотеки низкого уровня, драйвер LabVIEW и графическое прикладное программное обеспечение.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения более чем на ±1% ±2 В от установленного значения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока (Iset), он сигнализирует о “перегрузке по току” и переходит в состояние ОТКЛЮЧЕНИЯ. Выходной ток изменяется таким образом, чтобы он оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если для режима отключения установлен режим постоянного тока, канал работает как генератор тока.
Аппаратное значение VMAX: с помощью потенциометра на передней панели можно установить максимальное выходное напряжение на одинаковое значение для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.
Блокировка панели безопасности: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Упаковка
Настольный корпус (255 x 140 x 330 мм); Вес: ~5,2 кг

Количество каналов
8

Выходное напряжение
1 кВ

Полярность
Плавающая, не более 5 кВ

Выходной ток
Не более 1 мА

Мощность канала
0,6 Вт

Установленное напряжение/разрешение монитора
20 мВ

Установленное разрешение по току
20 нА

Текущее разрешение монитора
Максимальная мощность: 20 нА
Высокое разрешение: 1 нА

Увеличение/уменьшение
1÷100 Вольт/сек, шаг 1 Вольт/сек, настраиваемый для каждого канала

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. ”Перегрузка по току“, превышающая установленное значение, приводит к ”отключению" канала. Выходное напряжение падает до нуля при увеличении скорости отключения; в этом случае канал переводится в выключенное состояние. Если отключение равно БЕСКОНЕЧНОСТИ, “перегрузка по току” длится бесконечно. Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = бесконечно. Шаг = 0,1 с

Ток “нулевой”
Параметр канала определения нулевого тока позволяет определить текущее значение IMon; это значение (IMonZero) может быть затем вычтено с помощью параметра настройки нулевого тока ENABLE из контролируемого тока (IMon) для компенсации текущего смещения; если ZCAdjust = Включено, то значение IMon компенсируется. После выборки нулевого значения IMonZero функция обнаружения нулевого тока возвращается в положение Off. Допустимые значения IMonZero - от 0 до полной шкалы. Если настройка нулевого тока отключена, компенсация нулевого значения IMonZero не выполняется.

Пульсации напряжения
Дифференциальный режим:

20 ÷ 1000 Гц: Типичное значение: <5 мВпп / Максимальное значение: <10 мВпп
1 ÷ 20000 кГц: Типичное значение: <3 мВпп / Максимальное значение: <5 мВпп


общий режим:

Типичное значение: <10 мБит /с / Максимальное значение: <15 мБит/с
Контроль напряжения в зависимости от точности измерения Выходного напряжения
±0,2% от заданного значения ± 0,2 В в диапазоне от 10% до 100% f.s.
±0,2% от заданного значения ± 0,5 В в диапазоне от 3% до 10% f.s.

Сравнение заданного напряжения с Точность выходного напряжения
±0,2% от заданного значения ± 0,2В в диапазоне от 10% до 100% f.s.
±0,2% от заданного значения ± 0,5 В в диапазоне от 3% до 10% f.s.

Точность определения зависимости Iset от выходного тока
±0,5% от ISet ± 0,5мкА в диапазоне от 3% до 100% f.s.

Точность измерения Imon в зависимости от выходного тока
0,5% ±5 nA ±50 ppm/°C с выходным током от 10% до 100% f.s. и постоянным напряжением
2% ±5 nA ±50 ppm/°C при выходном токе от 1% до 10% f.s. и постоянном напряжении

Требования к питанию
100-240 В переменного тока; 50/60 Гц; среднеквадратичное значение не более 0,8А; предохранитель: 2xT1A 6,3×32 250 В переменного тока

Диапазон влажности
0 ÷ 80% без образования конденсата

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Наработка на отказ
28000 часов

Температурный коэффициент
±50 ppm/°C

Стабильность
< 150 мВ (Установленное значение = 750 В; без нагрузки; через сутки после 1-часового прогрева)

Долговременная стабильность
< 200 мВ (Установленное значение = 750 В; без нагрузки; через неделю после 1-часового прогрева)

Регулирование нагрузки
< 0,2% (Входное напряжение = 600 В, выходное напряжение от 60 мкА до 850 мкА)

Соответствие требованиям по электромагнитной совместимости
Стандарты CE

Стандарт безопасности
ROHS
