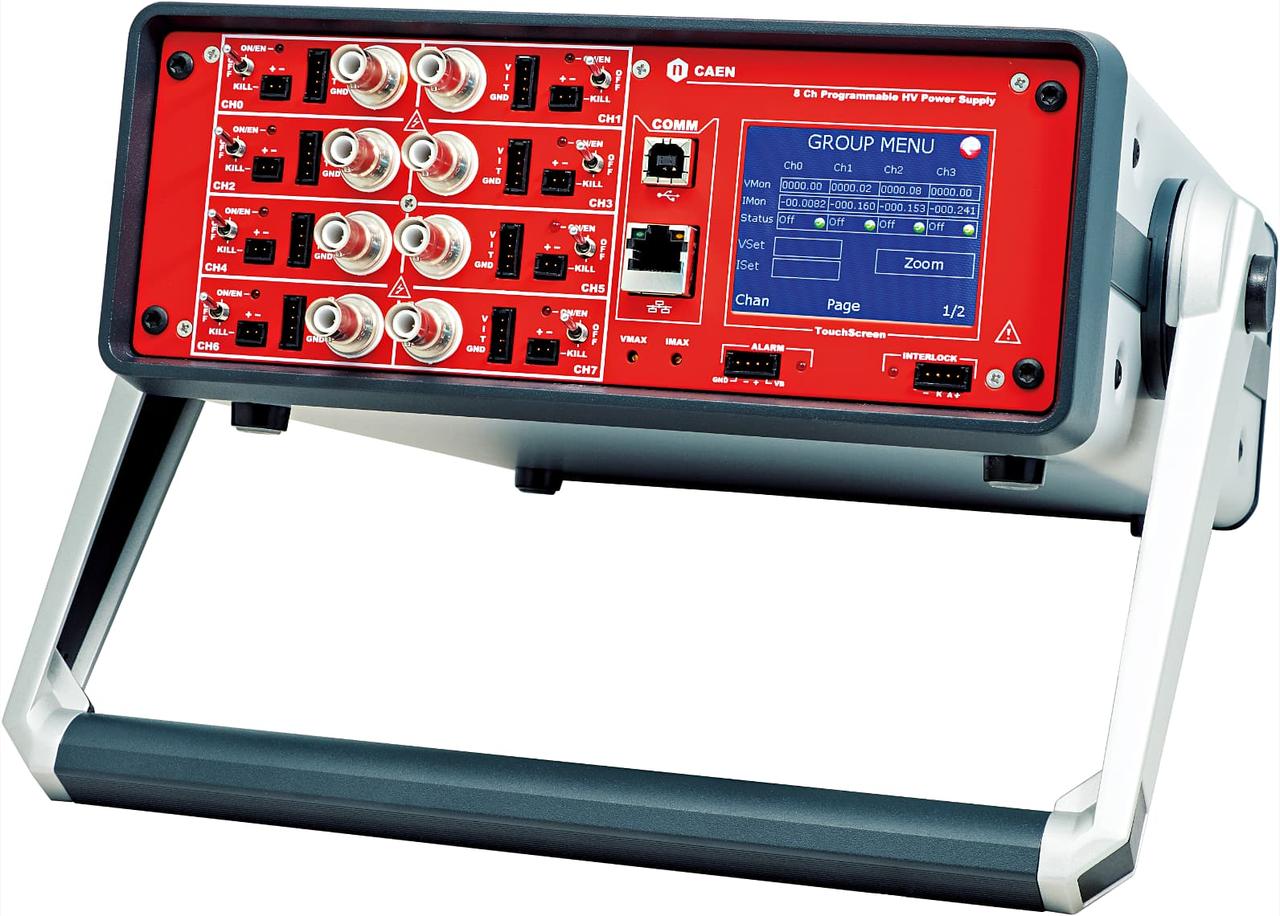

8-канальный Настольный модуль питания напряжением 6 кВ/ 1 мА (USB/Ethernet/сенсорный экран) DT8034

Особенности:

• 8 независимых каналов в настольном корпусе (питание от сети переменного тока 110/220 В)
• Выходной диапазон 6 кВ / 1 мА
• Каналы с положительной или отрицательной полярностью
• Коаксиальные выходные разъемы SHV
• Низкая пульсация
• Предупреждение о пониженном/повышенном напряжении, перегрузке по току и макс. защита от напряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора 5 нА (при увеличении изображения в 10 раз: 500 пА)
• Цветной сенсорный дисплей с диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Программные средства для упрощения управления каналами

Описание:

CAEN Mod. DT8034 обеспечивает 8 независимых каналов напряжением 6 кВ/ 1 мА в настольном корпусе (питание от сети переменного тока 110/220 В). Каждый канал может обеспечивать максимальное напряжение 6 кВ и максимальный ток 1 мА. Устройство доступно с положительным, отрицательным и “смешанным” (4 положительных и 4 отрицательных) каналами.

Выходы каналов выводятся через разъемы SHV. Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1=500 В/с с шагом 1 В/с. Модуль имеет разрешение 5 нA Iset.

 Высоковольтный коаксиальный разъем
Высоковольтный коаксиальный разъем, 8 каналов для модели DT8034

Управление модулем может осуществляться как локально благодаря 2,8-дюймовому сенсорному графическому цветному ЖК-дисплею с полностью переработанным пользовательским интерфейсом, так и удаленно, через USB 2.0 или Ethernet. Для управления этими устройствами доступен полный набор программных средств; пользователь может бесплатно загрузить библиотеки низкого уровня, драйвер LabVIEW и графическое прикладное программное обеспечение.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Предупреждение о перенапряжении и пониженном напряжении: когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные значения VMAX и IMAX: Максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.
Блокировка панели безопасности: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Пакет
Настольный модуль, размещенный в алюминиевом корпусе размером 239x84x184 мм3 (ШхВхГ)
(питание от сети переменного тока 110/220 В)

Выходные каналы
8 каналов, разъем SHV
Положительный, отрицательный или смешанный (4-8 положительных и 4-8 отрицательных) Полярность; общее заземление

Выходное напряжение
0÷6 кВ

Максимальный выходной ток
1 мА

Максимальная выходная мощность
6 Вт

Разрешение Vset
20 мВ

Разрешение Vmon
20 мВ

Разрешение Iset
5 нА

Разрешение Imon
5 нА (высокий диапазон) / 500 Па (низкий диапазон)

Vmax
0 ÷ 6 кВ

Разрешение Vmax
2 В

Аппаратное обеспечение IMAX
1 мА

Аппаратное разрешение IMAX
1 мкА

Увеличение/уменьшение скорости
1÷500 Вольт/с, шаг 1 Вольт/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное
напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. ”Перегрузка по току“
, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала. Выходное напряжение будет падать до нуля либо с минимальной
скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал
будет переведен в выключенное состояние. Если trip= INFINITE, “перегрузка по току” длится бесконечно. Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = бесконечно.
Шаг = 0,1 с

Пульсации напряжения
10-1000 Гц: тип <4 мВ/с; максимальная частота <8 мВ/с
1 кГц – 20 МГц: тип <2 мВ/с; максимальная частота <5 мВ/с

Зависимость Vmon от Vout точности
± 0,02% ± 1 В

Vset и Vout Точность
± 0,02% ± 1 В

Imon и Iout точность
± 0,2% ± 1 мкА (высокий диапазон); ± 0,2% ± 100 мА (низкий диапазон)

Iset и Точность ввода-вывода
± 0,2% ± 1 мкА (высокий диапазон); ± 0,2% ± 100 мА (низкий диапазон)

Диапазон влажности
0 ÷ 80% без образования конденсата

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Vout / Температурный коэффициент
±50 ppm / °C

Долговременная стабильность (1 неделя после 1-часового прогрева)
±0,02% / полная шкала

Локальное управление
Сенсорный ЖК-дисплей

дистанционное управление
USB и Ethernet
