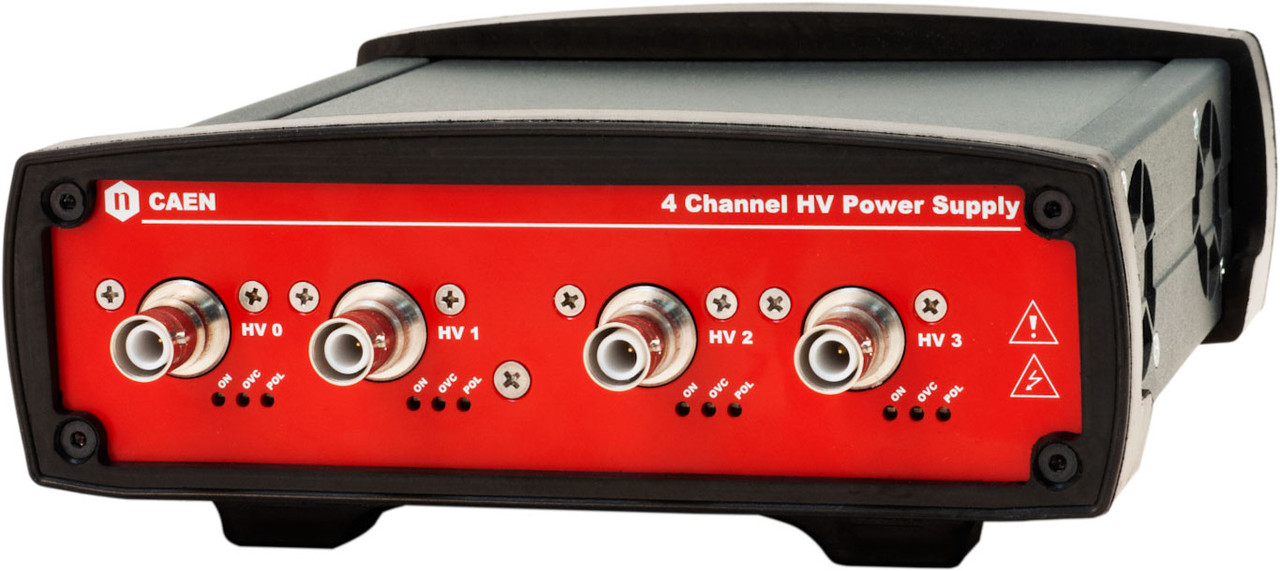

4-канальный высоковольтный настольный модуль питания напряжением 6 кВ/1 мА (4 Вт) (USB/Ethernet) DT5534E

Особенности:

• 4 канала в компактном настольном корпусе
• Выходной диапазон 6 кВ / 1 мА (максимум 4 Вт)
• Доступны с положительной, отрицательной или смешанной полярностью
• Коаксиальные выходные разъемы SHV
• Низкая пульсация
• Разрешение текущего монитора 5 нА (при увеличении в 10 раз: 500 пА)
• Дистанционное управление (USB 2.0 и Ethernet)
• Программные средства для простого управления каналами

Описание:

Модуль CAEN Mod. DT5534E представляет собой компактный настольный модуль, содержащий 4 независимых высоковольтных канала питания напряжением 6 кВ, 1 мА (максимум 4 Вт). Устройство доступно как с положительной, так и с отрицательной полярностью выхода; также доступна смешанная версия с 2 положительными и 2 отрицательными каналами. Высоковольтные выходы подключаются через разъемы SHV.

 Высоковольтный разъем
Высоковольтный коаксиальный разъем Radiall R317580 для модели DT5534E

Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 500 В/с с шагом 1 В/с. Модуль имеет разрешение 5 нМ. Особенности включают в себя увеличение текущего разрешения монитора в 10 раз в меньшем диапазоне (выбирается с помощью программного обеспечения). Функциональные параметры можно программировать и контролировать с помощью USB 2.0 или Ethernet.
Для управления этими устройствами доступен полный набор программных средств, от библиотек низкого уровня до графического прикладного программного обеспечения.

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться.
Аппаратный VMAX: Программируемый предел защиты VMAX.
Блокировка панели безопасности: общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.

Технические параметры:

Пакет
Настольный модуль, размещенный в корпусе из сплава размером 154 x 50 x 164 мм3 (ШхВхГ); вес: ~800 г

Количество каналов
4

Выходное напряжение
0 ÷ 6 кВ

Полярность
Положительный / отрицательный / смешанный, в зависимости от приобретенной версии; общее заземление

Максимальный выходной ток
1 мА (не более 4 Вт)

Установленное напряжение/ разрешение монитора
100 мВ

Установленное напряжение/разрешение монитора
50 мВ

Текущее установленное разрешение
20 нА

Текущее разрешение монитора
5 нА (высокий диапазон) / 500 пА (низкий диапазон)

Максимальное установленное значение тока
1050 мкА

Аппаратное обеспечение VMAX
0 ÷ 6100 В, общее для всех каналов платы

Аппаратное разрешение VMAX
1 В

Аппаратная точность VMAX
2% от Федерального бюджета

Увеличение/уменьшение скорости
1 ÷ 500 Вольт/сек, шаг 1 Вольт/сек

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения. ”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала. Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние. Если trip= INFINITE, “перегрузка по току” длится бесконечно. Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = бесконечно. Шаг = 0,1 с

Пульсации напряжения
20 ÷ 1000 Гц: типичное значение <10 МВт/мин; максимальное значение < 15 МВт/мин
1 ÷ 20000 кГц: типичное значение <10 МВт/мин; максимальное значение < 15 МВт/мин

Vset и Vout точность
±0,05% от считанного значения ±1 В

Vmon в сравнении с точностью Vout
±0,05% от считанного значения ±1 В

Imon в сравнении Высокая точность
ввода-вывода: ±2% от считываемого значения ±500 нА
низкий диапазон: ±2% от считываемого значения ±50 нА

Iset против Точность Imon
высокий диапазон: ±2% от считываемого значения ±500 нА
низкий диапазон: ±2% от считываемого значения ±50 нА

Максимальная выходная мощность
4 Вт на канал (предел безопасности программного обеспечения)
