8/4-Канальный реверсивный модуль питания напряжением 500 В/200 мкА 19" HV (USB/Ethernet/T.screen) R1419ET

Особенности:

• 4 или 8 независимых каналов в 19-дюймовой стойке (питание от сети переменного тока 110/220 В)
• Диапазон выходного напряжения 500 В / 200 мкА
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Коаксиальные выходные разъемы SHV
• Общий плавающий обратный сигнал
• Низкая пульсация
• Предупреждение о пониженном/повышенном напряжении, перегрузке по току и максимальном значении тока. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора 5 нА (при увеличении в 10 раз: 500 пА)
• Цветной сенсорный дисплей с диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Возможность последовательного подключения (только 4 канала)
• Программные средства для упрощения управления каналами

Описание:

CAEN Mod. R1419ET обеспечивает 8 или 4 (в зависимости от версии) независимых высоковольтных канала в 19-дюймовой стойке (питание от сети переменного тока 110/220 В). Каждый канал может обеспечивать максимальное напряжение ±500 В и максимальный ток 200 мкА.Полярность выходного сигнала выбирается независимо для каждого канала.
Каналы имеют общий плавающий обратный сигнал (общий обратный сигнал, изолированный от заземления корпуса); Высоковольтные выходы подключаются через разъемы SHV. Скорость нарастания и спада высоковольтного выхода может быть выбрана независимо для каждого канала в диапазоне 1=50 В/с шагом 1 В/с. Модуль имеет разрешение 5 пА/Imon. Увеличение (x 10) для Imon позволяет увеличить разрешение до 500 пА.
Управление модулем может осуществляться как локально благодаря 2,8-дюймовому сенсорному графическому цветному ЖК-дисплею с полностью переработанным пользовательским интерфейсом, так и удаленно, через USB 2.0 или Ethernet.

  Разъем SHV

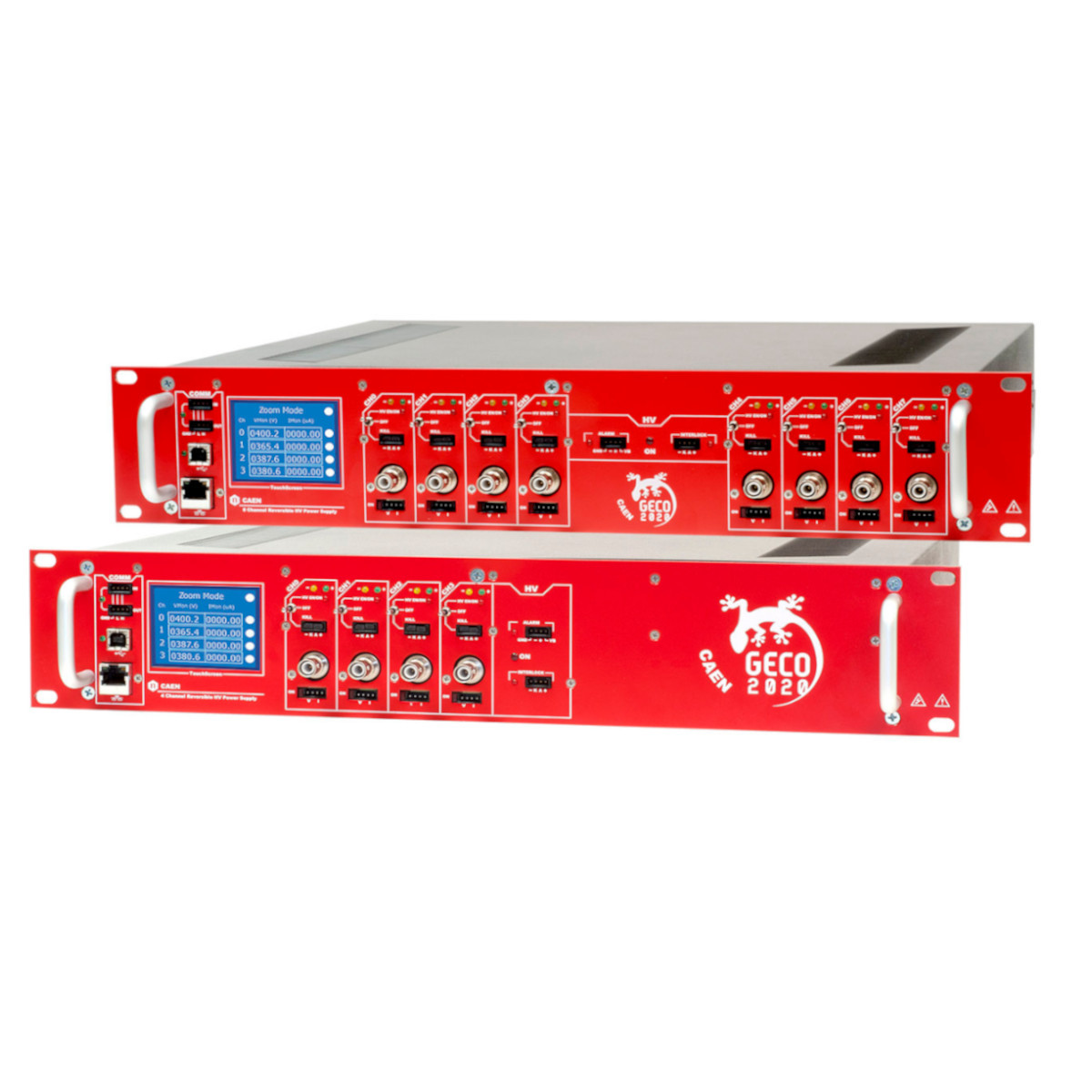

19” 2U, 4/8 каналов для модели R1419ET

Для управления этим модулем доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для пользовательской разработки программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Блокировка: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала.
Перенапряжение и пониженное напряжение: предупреждение, когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться.
VMAX: Программируемый предел защиты VMAX.

Технические параметры:

Упаковка
19-дюймовая стойка (h: 2U; d: 360 мм). Вес: ~9 кг (2-4 ch), 10,5 кг (8 ch);

Выходные каналы
4-8 каналов, общий плавающий возврат, разъем SHV
Положительная или отрицательная полярность (требуется внутренняя настройка)

Диапазоны выходных сигналов
500 В / 200 мкА (диапазон IMON = Высокий)
500 В / 20 мкА (диапазон Imon = низкий) – Активирован Imon Zoom

Максимальная выходная мощность
0,1 Вт

Разрешение Vset
10 мВ

Разрешение Vmon
10 мВ

Разрешение Iset
5 нА

Разрешение Imon
5 нА (Диапазон Imon = высокий)
500 пА (диапазон Imon = низкий) – Активирован масштаб Imon

Vмакс
0 ÷ 510 В - Абсолютный максимальный уровень высокого напряжения, которого может достигать канал, независимо от заданного значения Vset.
Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1 % ± 5 В

Разрешение Vmax
± 0,1 В

Аварийный сигнал
Открытый коллектор, максимальный ток поглощения 100 мА

Вход блокировки
НИЗКОЕ напряжение: < 1 В; ток ~5 мА; ВЫСОКОЕ напряжение: 4÷6 В

Увеличение/уменьшение напряжения
1÷50 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно)
Пульсации напряжения
20 ÷ 1000 Гц: Типичная: 5 мВ/ч/ мин / Максимальная: 10 мВ/ч
1 ÷ 20000 кГц: Типичная частота: 3 мБит/с / Максимальная частота: 5 Мбит/с
Vmon и Vout Точность
±0,02% от считываемого значения ±0,2 В

Vset и Vout точность
±0,02% от считываемого значения ±0,2 В

Imon и Точность вывода
±2% от значения считывания ±20 нА (диапазон значений = Высокий)
±2% от значения считывания ±2 нА (диапазон значений = низкий) – Активирован масштаб Imon

Iset и Точность вывода
±2% от считываемого значения ±30 нА (диапазон измерений = высокий)
±2% от считываемого значения ±3 нА (диапазон измерений = низкий) – Активирован Imon Zoom

Вентилятор вентиляции
60×60 24 В; максимальный уровень шума 62 дБА

Диапазон влажности
0 ÷ 80%

Температура хранения
-10 ÷ 70°C

Рабочая температура
0 ÷ 45°C

Коэффициент мощности / температуры
не более 50 частей на миллион / °C

Imon / Температурный коэффициент
не более 100 ppm / °C; не более 300 ppm / °C при увеличении Imon

Долговременная стабильность Vout по сравнению с Vset
± 0,02% (через одну неделю при постоянной температуре)
