8/4-Канальный реверсивный настольный 19-дюймовый модуль питания напряжением 8 кВ/3 мА R1470ET

Особенности:

• 4 или 8 независимых каналов в 19-дюймовой стойке (питание от сети переменного тока 110/220 В)
• Диапазон выходного напряжения 8 кВ / 3 мА
• Максимальная выходная мощность:
• 9 Вт (выходное напряжение <3 кВ)
• 8 Вт (выходное напряжение >3 кВ)
• Каналы с индивидуально выбираемой положительной или отрицательной полярностью
• Коаксиальные выходные разъемы SHV
• Общий плавающий обратный сигнал
• Низкая пульсация
• Предупреждение о пониженном/ повышенном напряжении, перегрузках по току и макс. защита от перенапряжения
• Логика блокировки для включения платы и отключения отдельного канала
• Текущее разрешение монитора 50 нА (при увеличении в 10 раз: 5 нА)
• Цветной сенсорный дисплей с диагональю 2,8 дюйма
• Локальное и дистанционное управление (USB2.0/Ethernet)
• Возможность последовательного подключения (только 4 канала)
• Программные средства для простого управления каналами

Описание:

CAEN Mod. R1470ET обеспечивает 4 или 8 (в зависимости от версии) независимых высоковольтных каналов в 19-дюймовой стойке (питание от сети переменного тока 110/220 В). Каждый канал может обеспечивать максимальное напряжение ±8 кВ, максимальный ток 3 мА и максимальную мощность 9 Вт (максимальная мощность 8 Вт, если выходное напряжение превышает ±3 кВ). Полярность выхода выбирается независимо для каждого канала.
Каналы имеют общий плавающий возврат (общий возврат, изолированный от заземления корпуса); Высоковольтные выходы подключаются через разъемы SHV. Скорости нарастания и спада высоковольтного выходного сигнала могут быть выбраны независимо для каждого канала в диапазоне от 1 до 500 В/с с шагом 1 В/с. Модуль имеет разрешение 50 nA Iset/Imon. Увеличение (x 10) для Imon увеличивает разрешение до 5 Ма.
Управление модулем может осуществляться как локально благодаря 2,8-дюймовому сенсорному графическому цветному ЖК-дисплею с полностью переработанным пользовательским интерфейсом, так и удаленно, через USB 2.0 или Ethernet.

  Разъем SHV

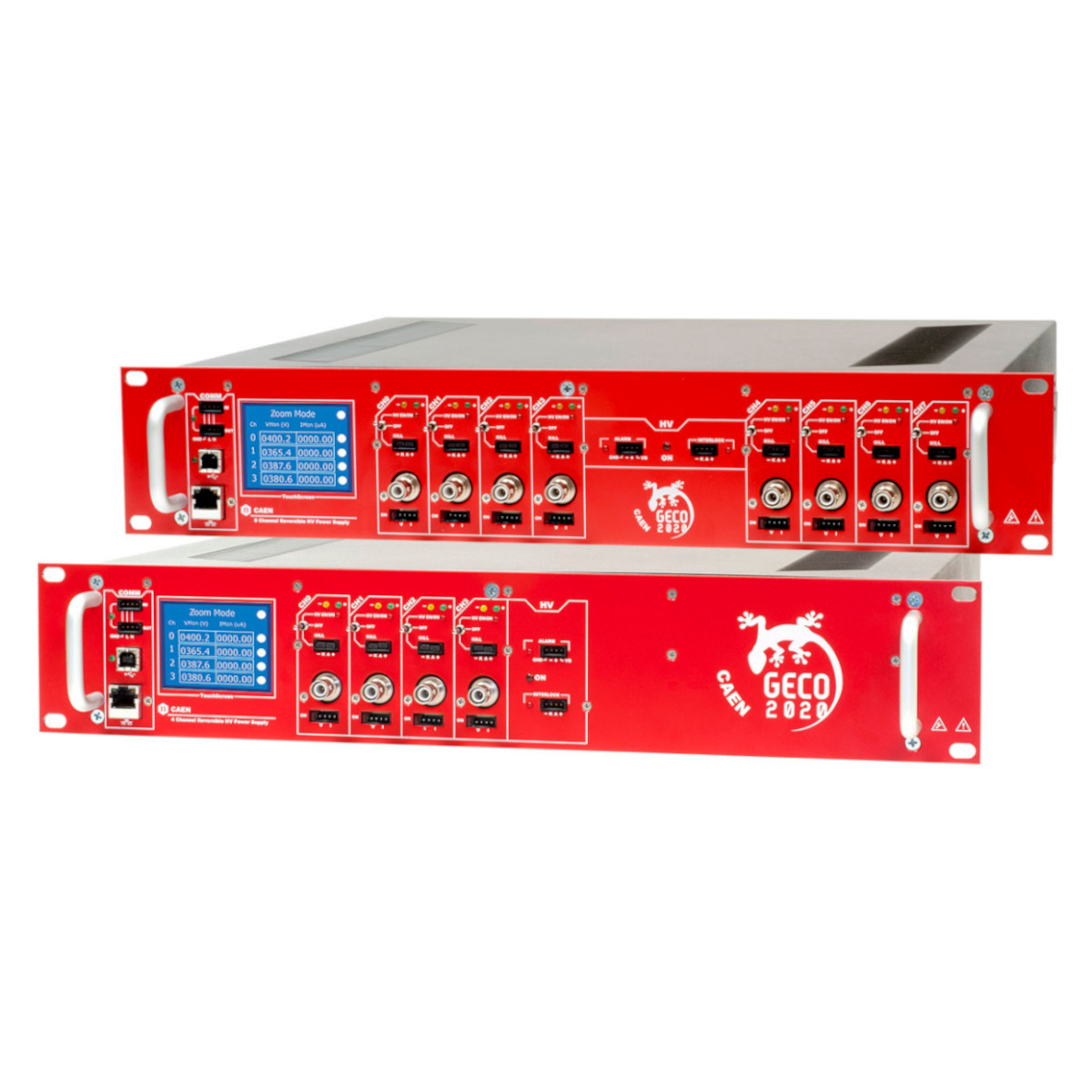

19” 2U, 4/8 каналов для модели R1470ET

Для управления этим модулем доступен полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека-оболочка CAEN HV для пользовательской разработки программного обеспечения. Также поддерживаются EPICS и LabVIEW.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Блокировка: Общая логика блокировки для включения/ выключения каналов и отдельный входной сигнал для функции отключения канала
Перенапряжение и пониженное напряжение: предупреждение, когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться
VMAX: Программируемый предел защиты VMAX

Технические параметры:

Упаковка
19-дюймовая стойка (h: 2U; d: 360 мм). Вес: ~9 кг (2-4 ch), 10,5 кг (8 ch);

Выходные каналы
4-8 каналов, общий плавающий возврат, разъем SHV
Положительная или отрицательная полярность (требуется внутренняя настройка)

Диапазоны выходных сигналов
8 кВ / 3 мА (диапазон IMON = высокий)
8 кВ / 300 мкА (диапазон Imon = низкий) – Активирован Imon Zoom

Максимальная выходная мощность
9 Вт (Vset < 3 кВ)
8 Вт (Vset > 3 кВ)

Разрешение Vset
200 мВ

Разрешение Vmon
200 мВ

Разрешение Iset
50 нА

Разрешение Imon
50 нА (диапазон значений = высокий)
5 нА (диапазон значений = низкий) – Активирован масштаб Imon
Vmax
0 ÷ 8100 В - Абсолютный максимальный уровень высокого напряжения, которого может достигать канал, независимо от заданного значения Vset.
Выходное напряжение не может превышать заданного значения Vmax. Точность составляет 1 % ± 5 В

Разрешение Vmax
± 1 В

Аварийный сигнал
Открытый коллектор, максимальный ток поглощения 100 мА

Вход блокировки
НИЗКОЕ напряжение: < 1 В; ток ~5 мА; ВЫСОКОЕ напряжение: 4÷6 В

Увеличение/уменьшение напряжения
1÷500 В/с, шаг 1 В/с

Поездка
Максимальное время, в течение которого может сохраняться “перегрузка по току” (секунды). Канал в режиме “перегрузки по току” работает как генератор тока; выходное напряжение изменяется, чтобы поддерживать выходной ток ниже запрограммированного значения.
”Перегрузка по току“, превышающая установленное значение (от 1 до 9999), приводит к ”отключению" канала.
Выходное напряжение падает до нуля либо с минимальной скоростью, либо с максимально возможной скоростью, в зависимости от настройки отключения питания; в обоих случаях канал переводится в выключенное состояние.
Диапазон срабатывания: 0 ÷ 999,9 с; 1000 с = БЕСКОНЕЧНО. Шаг = 0,1 с (если отключение= БЕСКОНЕЧНОЕ, “перегрузка по току” длится бесконечно)
Пульсации напряжения
20 ÷ 1000 Гц:

3 кВ/200 мкА: Типичная: 20 мВ/ч; Максимальная: 25 мВ/ч
3 кВ/3 мА: Типичное значение: 20 мБит/с; Максимальное значение: 30 мБит/с
8 кВ/800 мкА: Типичное значение: 25 мБит/с; Максимальное значение: 30 мБит/с


1 ÷ 20000 кГц:

3 кВ/200 мкА: Типичное значение: 5 мкА/сут; Максимальное значение: 10 мкА/сут
3 кВ/3 мА: Типичное значение: 5 мкА/сут; Максимальное значение: 10 мкА/сут
8 кВ/800 мкА: Типичное значение: 10 мВ/с; Максимальное значение: 15 мВ/с
Соотношение Vmon и Vout
:±0,02% от считываемого значения ±2 В

Соотношение Vset и Точность Vout
±0,02% от считываемого значения ±2 В

Imon против Точность ввода-вывода
±2% от считываемого значения ±2 мкА (диапазон IMON = высокий)
±2% от значения считывания ±200 нА (диапазон Imon = низкий) – Активирован масштаб Imon

Iset и Точность ввода-вывода
±2% от значения считывания ±2 мкА (диапазон Imon = высокий)
±2% от считываемого значения ±200 нА (IMonRange = низкий) – Активирован Imon Zoom

Вентилятор вентиляции
60×60 24 В; максимальный уровень шума 62 дБА

Диапазон влажности
0 ÷ 80%

Температура хранения
-10 ÷ 70°C

Рабочая температура
0 ÷ 45°C

Коэффициент мощности / температуры
не более 50 частей на миллион/°C

Imon / Температурный коэффициент
не более 100 ppm/C°; не более 300 ppm/C° при увеличении Imon X10

Долгосрочная стабильность Vout по сравнению с Vset
± 0,02% (через неделю при постоянной температуре)
