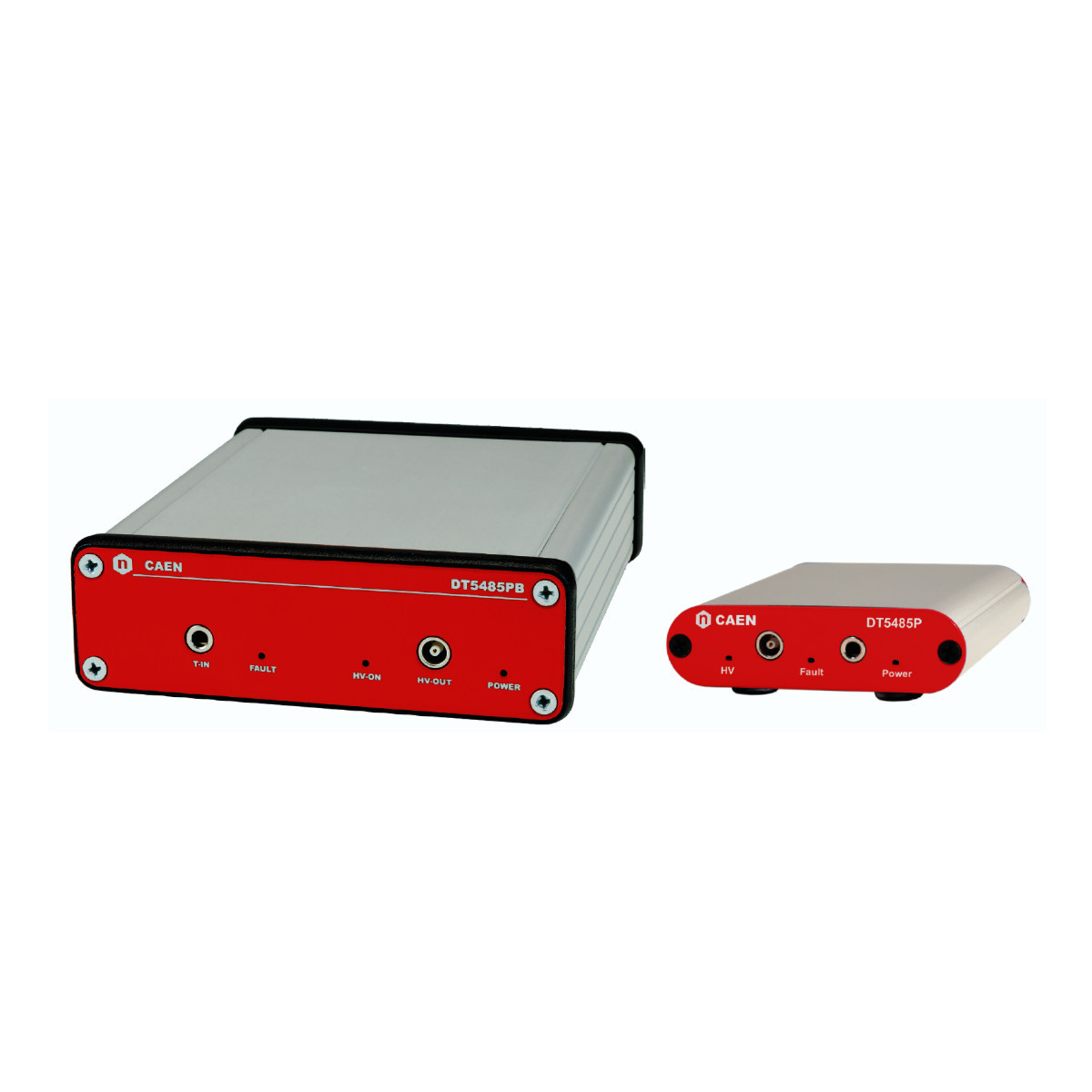

Настольный источник питания SiPM с цифровым управлением напряжением 85 В/10 мА и USB DT5485P

Особенности:

• Один высоковольтный канал для настольного компьютера, доступны две версии:
• DT5485P: питание и управление от USB
• DT5485PB: управление от USB, с внешним источником питания +12 В
• Диапазон выходного напряжения 20÷85 В (10 мА)
• Подходит для больших матриц SiPM
• Выходной разъем LEMO 00
• Очень низкая пульсация (обычно <0,1 МВт/ч)
• Библиотека C с открытым исходным кодом для I2C-взаимодействия нескольких устройств, доступная в репозитории GitHub
• Библиотека Python, доступная в репозитории GitHub
• Высокое разрешение монитора напряжения и тока
• Программируемая температурная компенсация
• Аудиоразъем 3,5 мм для ввода датчика температуры
• Программное обеспечение для простого управления каналами
• Версия DT5485PB: улучшенные характеристики благодаря внешнему источнику питания

Описание:

DT5485P - это высоковольтный регулятор, специально разработанный для измерения смещения SiPM. Он оснащен встроенным контроллером температурной компенсации с программируемым коэффициентом (аудиоразъем 3,5 мм для ввода датчика температуры). Доступны две версии: DT5485P (поставляется и управляется через USB) и DT5485PB (управляется через USB, с внешним источником питания +12 В). Устройство может выдавать до 10 мА, а выходное напряжение может регулироваться в диапазоне от 20 до 85 В с разрешением 1 мВ на разъеме LEMO 00. Кроме того, программное обеспечение для управления ZEUS предоставляется бесплатно; ZEUS позволяет отслеживать и управлять несколькими модулями одновременно.

Программное обеспечение Zeus

ZEUS - это программное обеспечение, совместимое с Windows, которое позволяет управлять несколькими модулями DT5485P с помощью USB-соединения. Программное обеспечение основано на удобном графическом интерфейсе, который позволяет настраивать параметры и записывать данные в файл. Он объединяет возможности построения графиков в реальном времени (напряжение, ток и температура) с возможностью наложения измерений из нескольких модулей. Программное обеспечение ZEUS - это самый простой способ программирования температурной компенсации LUT.

Разработано в сотрудничестве с

Технические параметры:

Спецификация DT5485PB
–

Высоковольтный ВЫХОД
Разъем LEMO; Высоковольтный выход

TEMP IN
аудиоразъем 3,5 мм; вход датчика температуры

USB
Подключение по USB; разъем USB типа B

12 В
Разъем питания постоянного тока Kycon KLDX-0202-A-LT 2,0 мм + вход 12 В постоянного тока

сброс
Нажимной контакт загрузчика; используется для обновления встроенного ПО (см. документацию по встроенному ПО)

Переключатель ВКЛЮЧЕНИЯ/выключения
Выключатель Molveno A11331122000 A1, O → питание выключено, I → питание включено

Внешний источник питания
XP Power VEC65US12 65 Вт однофазный 12 В 5,41А

Светодиоды
Питание: горит, когда устройство включено; ВЫСОКОЕ напряжение ВКЛЮЧЕНО: горит, когда включен выход; Неисправность: горит при обнаружении аварийного сигнала

Спецификация DT5485P
–

Высоковольтный ВЫХОД *
Разъем LEMO; Высоковольтный выход

Вход для измерения температуры
аудиоразъем 3,5 мм; вход для датчика температуры

USB
Micro USB; подключение USB и вход для источника питания

баррель
Нажимной контакт загрузчика; используется для обновления встроенного ПО (см. документацию по встроенному ПО)

.
.

Упаковка
Экранированная коробка DT5485P; 84x76x22 мм3; 130 г
Экранированный корпус DT5485PB; 125x104x31 мм3; 290 г
Максимальная потребляемая мощность
5 Вт

Диапазон температур (без нагрузки)
-10 ÷ +60 °C

Температура хранения
-20 ÷ +80 °C

Выходное напряжение
20 ÷ 85 В

Разрешение установки напряжения
1 мВ

Разрешение монитора напряжения
1,3 мВ

Выходной ток
Низкий диапазон: 0 ÷ 2,5 мА; Высокий диапазон: 2,5 ÷ 10 мА

Текущее разрешение монитора
Низкий диапазон: 100 нА; Высокий диапазон: 650 нА

Выходная мощность
0,5 Вт ± 10%

Увеличение /уменьшение
0,1 -10000 В/с (шаг: 1 мВ/с)

Пульсации выходного напряжения
Типичное значение <0,1 мВ/с
Максимальное значение <0,2 мВ/с
Соотношение Vout и Точность установки
±0,2% ± 50 мВ

Точность Vmon в сравнении с Vout
±0.025%

Imon и Точность ввода-вывода
Низкий диапазон: ±0,2%±2 мкА
Высокий диапазон: ±0,4%±4 мкА
Стабильность температуры
1,25 мВ/°C

Выходное сопротивление
10 Ом
