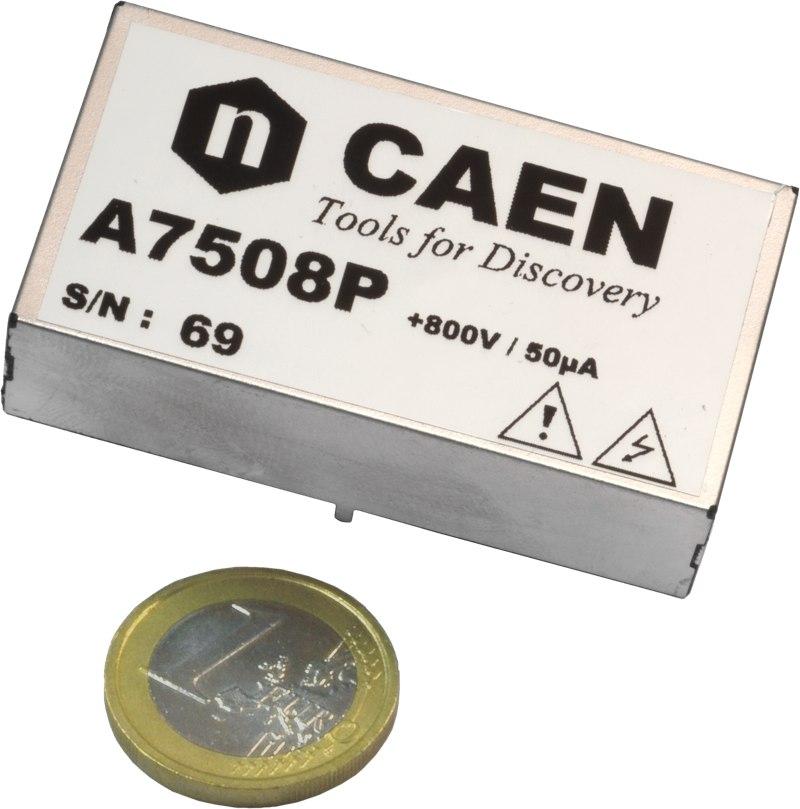

1-Канальный Высокоэффективный высоковольтный модуль питания напряжением 800 В/50 мкА (5 В) A7508
Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: A7508
- +7 (708) 858-69-34Офис Call-центр
Особенности:
- Высокая эффективность
- Диапазон выходного напряжения 800 В/50 мкА
- Доступны как с положительной, так и с отрицательной полярностью
- Компактная упаковка: 29x54x16 мм3 (ШхГхВ)
Описание:
A7508 - это высокоэффективные одноканальные высоковольтные преобразователи постоянного тока с низким уровнем шума в форм-факторе для монтажа на печатной плате. Он обеспечивает программируемое и контролируемое выходное напряжение в диапазоне от 0 до 800 В при наличии входного напряжения +5 В. Он доступен как с положительным, так и с отрицательным выходным напряжением. Выходное напряжение регулируется путем подачи внешнего напряжения от 0 до +2 В (Vset). Максимальный выходной ток составляет 50 мкА и регулируется путем подачи внешнего напряжения от 0 до +2 В (Iset). Плата оснащена защитой от перегрузки по току: если потребляемый ток превышает максимальное значение Iout, модуль не повреждается.
Благодаря своей превосходной стабильности и специальной конструкции блок питания A7508 спроектирован для работы в суровых условиях и при резких перепадах температур.
Модуль спроектирован на печатной плате FR4, покрыт и помещен в стальной корпус DC01. Компоненты библиотеки САПР Altium и пошаговые 3D-модели доступны по запросу.
Функции безопасности включают:
Обнаружение перегрузки по току если канал пытается использовать ток, превышающий Iset, выходное напряжение изменяется, чтобы поддерживать ток ниже предела Iset. Канал работает как генератор тока.
Технические параметры:
Упаковка
Материал: DC01; размеры: Ш=29 мм; Д=54 мм; В=16 мм
Количество каналов
1
Максимальный выходной ток (Iout)
50 мкА при ±800 В
Выходное напряжение (Vout)
0 ÷ 800 В
Контактные штыри
Соединительный штифт; шаг 2,54 мм; люминофорная бронза; изолятор UL94V0
Защита
Перегрузка по току, короткое замыкание, искры и влажность
Рабочая температура
-40° C ÷ +70° C
Температура хранения
-55° C ÷ +85° C
Пульсации на выходе (при полной нагрузке)
Типичные < 3 мВпп, максимальные < 5 мВпп
Эффективность
~ 50% при Vout = 800 В (-45° C ÷ +70° C)
Vout / Температурный коэффициент
< 50 частей на миллион / °C
Разница во времени/Vout (при отклонении Vin на ±5%)
<1,5 X 10-3 при полной шкале
Vout и Интегральная нелинейность Vset
<±0,3% (-60° C ÷ +60° C)
Vmon и интегральная нелинейность Vout
<±0,3% (-60° C ÷ +60°C)
Однородность массы
< 1 %
Напряжение питания (Vin)
+5 В ± 5%
Включить
Включить канал напряжением > 3,5 В
Включить канал напряжением < 1 В отключен
Вход Vset (положительная аналоговая команда)
0 ÷ +2 В Важно!: Значение Vset не должно превышать 2 В (Vout не ограничено)
Выход Vmon (положительная аналоговая команда)
0 ÷ +2 В
Вход Iset (положительная аналоговая команда)
0 ÷ +2 В
Выход Imon (положительная аналоговая команда)
0 ÷ +2 В
Бит OVC состояния
0÷5 В (высокий уровень = OVC)
Электромагнитная совместимость
Слабое излучение электромагнитных импульсов и радиочастотного излучения; цельный металлический экран с несколькими заземляющими соединениями
Потребляемая мощность
< 100 МВт; при напряжении 800 В / 50 мкА (Rload ≈ 17 Мом)
Термическая стабильность (DeltaVout/Vout)
< 50 частей на миллион / °C
