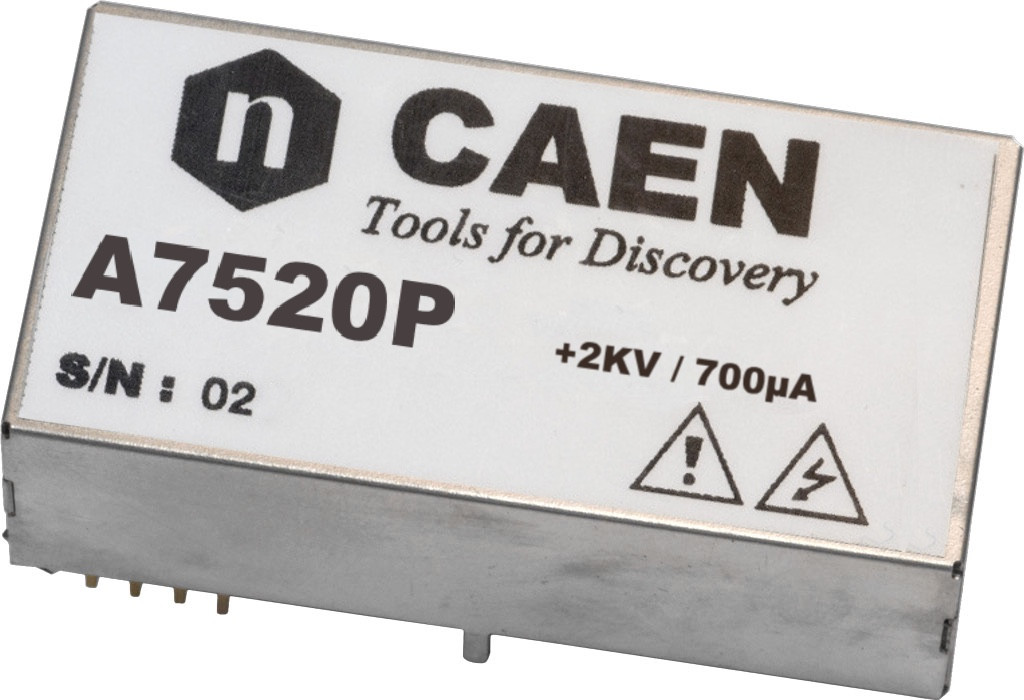

1-Канальный Высокоэффективный высоковольтный модуль питания напряжением 2000 В/700 мкА A7520

Особенности:

• Высокая эффективность
• Диапазон выходного напряжения 2000 В/700 мкА
• Доступны как с положительной, так и с отрицательной полярностью
• Компактная упаковка: 29x54x16 мм3 (ШхГхВ)

Описание:

A7520 - это высокоэффективные одноканальные высоковольтные преобразователи постоянного тока с низким уровнем шума в форм-факторе для монтажа на печатной плате. Он обеспечивает программируемое и контролируемое выходное напряжение в диапазоне от 0 до 2000 В при наличии входного напряжения +12 В. Он доступен как с положительным, так и с отрицательным выходным напряжением. Выходное напряжение регулируется путем подачи внешнего напряжения от 0 до +2,45 В (Vset).  Максимальный выходной ток составляет 700 мкА и регулируется путем подачи внешнего напряжения от 0 до 2,2 В (Iset). Плата оснащена защитой от перегрузки по току: если потребляемый ток превышает максимальное значение Iout, модуль не повреждается.

Благодаря своей превосходной стабильности и специальной конструкции блок питания A7520 спроектирован для работы в суровых условиях и при резких перепадах температур.

Модуль спроектирован на печатной плате FR4, покрыт и помещен в стальной корпус DC01. Компоненты библиотеки САПР Altium и пошаговые 3D-модели доступны по запросу.

Функции безопасности включают:

Обнаружение перегрузки по току если канал пытается использовать ток, превышающий Iset, выходное напряжение изменяется, чтобы поддерживать ток ниже предела Iset. Канал работает как генератор тока.

Технические параметры:

Упаковка
Материал: DC01; размеры: Ш=29 мм; Д=54 мм; В=16 мм

Количество каналов
1

Максимальный выходной ток (Iout)
2000 В

Контактные контакты
Наружный ленточный коллектор; шаг 2,54 мм; люминофорная бронза; изолятор UL94V0

Защита
Перегрузка по току, короткое замыкание, искры и влажность

Рабочая температура
-55° C ÷ +80°C

Температура хранения
-55° C ÷ +85° C

Пульсации на выходе (при полной нагрузке)
Типичные 8 мВ/С, максимальные 10 мВ/С

Эффективность
>55% при напряжении 2000 В (-20° C ÷ +70° C)

Выходное напряжение / температурный коэффициент
< 50 частей на миллион / °C (при выходном напряжении > 300 В)

Перепад выходного напряжения/Vout (при изменении Vin на ±5%)
<1,5 X 10-3 при полной шкале

Vout и Интегральная нелинейность Vset
<±0,2% (-20° C ÷ +70° C)

Vmon и интегральная нелинейность Vout
<±0,2% (-20° C ÷ +70° C)

Напряжение питания (Vin)
+12 В ± 10%

Включить
Если активен канал Enable > 3,5 В
Если отключен канал Enable < 1 В

Вход Vset (положительная аналоговая команда)
0 ÷ +2,45В Важно!: Значение Vset не должно превышать 2,45В (выход Vout не ограничен)

Выход Vmon (положительная аналоговая команда)
<±0,2% (-20° C ÷ +70° C)

Вход Iset (положительная аналоговая команда)
0 ÷ +2,2 В

Выход Imon (положительный аналоговый монитор)
0 ÷ +2,2 В

Бит OVC состояния
0÷5 В (низкое напряжение = OVC)

Электромагнитная совместимость
Слабое излучение электромагнитных импульсов и радиочастотного излучения; цельный металлический экран с несколькими заземлениями

Потребляемая мощность
< 2,5 Вт;
 При напряжении 2000 В / 700 мкА (Rload ≈ 5 МОМ)
