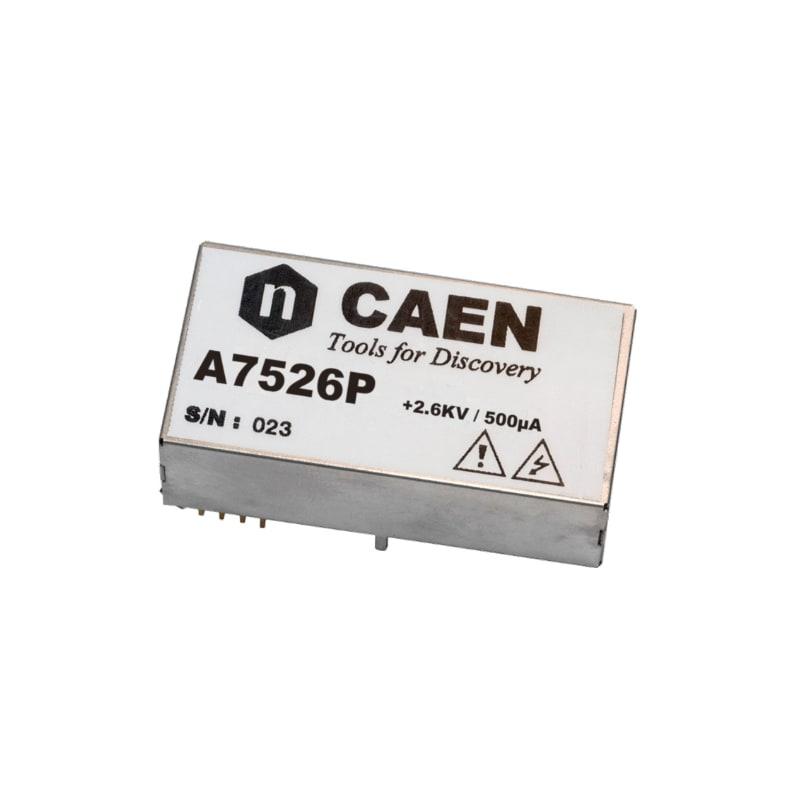

1-Канальный Высокоэффективный высоковольтный модуль питания напряжением 2600 В/500 мкА - PCB Mount A7526

Особенности:

• Высокая эффективность
• Диапазон выходного напряжения 2600 В/500 мкА
• Доступны как с положительной, так и с отрицательной полярностью
• Компактная упаковка: 29x54x16 мм3 (ШхГхВ)

Описание:

A7526 - это высокоэффективные одноканальные высоковольтные преобразователи постоянного тока с низким уровнем шума в форм-факторе для монтажа на печатной плате. Он обеспечивает программируемое и контролируемое выходное напряжение в диапазоне от 0 до 2600 В при наличии входного напряжения +12 В. Он доступен как с положительным, так и с отрицательным выходным напряжением. Выходное напряжение регулируется путем подачи внешнего напряжения от 0 до +2,4 В (Vset). Максимальный выходной ток составляет 500 мкА и регулируется путем подачи внешнего напряжения от 0 до +2 В (Iset). Плата оснащена защитой от перегрузки по току: если потребляемый ток превышает максимальное значение Iout, модуль не повреждается.

Благодаря своей превосходной стабильности и специальной конструкции блок питания A7526 спроектирован для работы в суровых условиях и при резких перепадах температур.

Модуль спроектирован на печатной плате FR4, покрыт и помещен в стальной корпус DC01. Компоненты библиотеки САПР Altium и пошаговые 3D-модели доступны по запросу.

Функции безопасности включают:

Обнаружение перегрузки по току если канал пытается использовать ток, превышающий Iset, выходное напряжение изменяется, чтобы поддерживать ток ниже предела Iset. Канал работает как генератор тока.

Технические параметры:

Упаковка
Материал: DC01; размеры: Ш=29 мм; Д=54 мм; В=16 мм

Количество каналов
1

Максимальный выходной ток (Iout)
500 мкА при ±2600 В

Выходное напряжение (Vout)
0 ÷ ±2600 В

Контактные штыри
Соединительный штифт; шаг 2,54 мм; люминофорная бронза; изолятор UL94V0

Защита
Перегрузка по току, короткое замыкание, искры и влажность

Рабочая температура
-55° C ÷ +80° C

Температура хранения
-55° C ÷ +85°C

Пульсации на выходе (при полной нагрузке)
Типичные 5 мВ/с, максимальные 10 мВ/С

Эффективность
>55% при напряжении 2500 В (-20° C ÷ +70° C)

Vout / Температурный коэффициент
<±0,2% (-20° C ÷ +70°C)

Разность значений Vout/Avout (для вариаций Vin на ±5%)
<1,5 X 10-3 при полной шкале

Значение Vout и Интегральная нелинейность Vset
<±0,2% (-20° C ÷ +70° C)

Интегральная нелинейность Vmon и Vout
<±0,2% (-20° C ÷ +70°C)

Напряжение питания (Vin)
+12 В ± 10%

Включить
Если включен канал Enable > 3,5 В,
Если канал Enable < 1 В отключен

Вход Vset (положительная аналоговая команда)
0 ÷ +2,4В Важно!: Значение Vset не должно превышать 2,4 В (выход Vout не ограничен)

Выход Vmon (положительная аналоговая команда)
0 ÷ +2,4В

Вход Iset (положительная аналоговая команда)
0 ÷ +2,0 В

Выход Imon (положительная аналоговая команда)
0 ÷ +2,0 В

Бит OVC состояния
0 ÷ 5 В (низкое напряжение = OVC)

Электромагнитная совместимость
Слабое излучение электромагнитных импульсов и радиочастотного излучения; цельный металлический экран с несколькими заземлениями

Потребляемая мощность
< 2,5 Вт;
 При напряжении 2600 В / 500 мкА (Rload ≈ 6 МОМ)

Термическая стабильность (дельта-выход/Vout)
< 50 частей на миллион / °C (при Vout > 300 В)
